Замок електромеханічний ABLOY EL 560 BS60мм 72 мм
ABLOYАртикул SPVL0091

Замок електромеханічний ABLOY EL 560 BS60мм 72 мм

ABLOY EL 560 BS60мм 72мм — врізний електромеханічний замок з лицьовою планкою для столярів і виробників дверей, які готують полотна під контроль доступу
Комплектація
стандартна комплектація
Артикул: ABL-EL560_100261
40 631 ₴
🧩 Оплата частинами — 4 платежі по 10158 ₴ПриватБанк · без переплати · як це працює →
В наявності · відправка за 2–3 робочі дні Новою поштою
🚚Нова пошта по Україні · 1–3 дні · оплата при отриманні, карткою або частинами
Всі варіанти →
💸 Знайшли дешевше? Зробимо таку ж ціну
Умови: та сама модель і комплектація, товар є в наявності, офіційний український інтернет-магазин (не OLX і не оголошення). Ціну підтверджує менеджер у робочий час.
Питання? 067 777 58 66 · Telegram · Viber — відповідає людина, Пн–Сб 9:00–18:00
📦
В наявності · 2–3 дніпривозимо зі складу партнера і відправляємо Новою поштою
💳
Оплата як зручнопри отриманні, карткою або частинами
↩
14 днів на обмінне підійшло — поміняємо або повернемо
🔧
Підберемо під ваші дверінадішліть фото — скажемо, що підійде

Чому обирають цю модель

Підготовка в цеху
Підготовка в цеху

Знаючи бекасет, крок і контур планки, полотно фрезерують на виробництві, а на об'єкті лишається лише вставити замок і під'єднати кабель.

Планка із заокругленими кінцями
Планка із заокругленими кінцями

Паз під таку планку легко повторити фрезою відповідного діаметра, а на торці двері виглядають акуратно.

Колодка для кабелю
Колодка для кабелю

Роз'єм дозволяє змонтувати замок у полотно заздалегідь, а під'єднати проводку вже після навішування дверей.

Ключ і електрика
Ключ і електрика

Двері працюють від кнопки, зчитувача чи контролера, а замовник отримує й механічний доступ через циліндр.

Бекасет 60 мм
Бекасет 60 мм

Середній виліт підходить для більшості полотен з обв'язкою, де ручка має стояти не надто близько і не надто далеко від торця.

Опис і характеристики

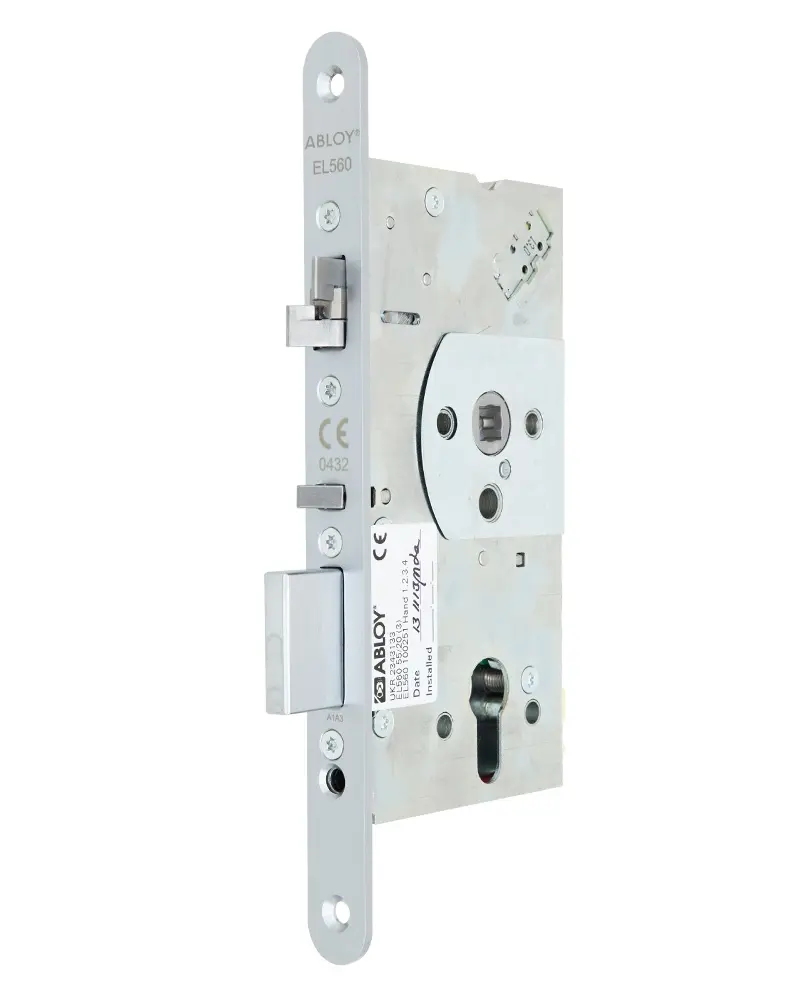

Для столярної майстерні чи виробника дверей важливо отримати замок, під який можна заздалегідь підготувати полотно в цеху, а не на об'єкті. ABLOY EL 560 BS60мм 72мм — врізний електромеханічний замок, що відмикається сигналом від кнопки, зчитувача або системи контролю доступу і ключем через циліндр. На фото він показаний разом з лицьовою планкою із заокругленими кінцями, на якій вибиті бренд і позначення EL560.

Ключові розміри для розмітки: бекасет 60 мм і крок між квадратом та центром циліндра 72 мм за маркуванням. На корпусі з оцинкованої сталі видно гніздо квадрата, отвір під циліндр європрофілю, колодку для кабелю і запірні елементи, що виходять крізь планку.

Замок виготовляє ABLOY — фінська марка в групі ASSA ABLOY. Далі — поради для тих, хто фрезерує полотна під електромеханічні замки серійно. Ці поради стануть у пригоді й тим, хто готує лише кілька дверей для одного офісу.

Технічні характеристики

БрендABLOY
Модель / маркуванняEL 560 BS60мм 72мм
Тип виробузамок врізний електромеханічний
Відстань до осі (бекасет)60 мм
Крок квадрат — циліндр72 мм
Відчиненнякнопка, зчитувач, система контролю доступу, ключ

Кому підійде і як обрати

  • Столярні майстерні, які виготовляють двері для офісів і готелів з електричними замками.
  • Виробники дверей, що отримали проєкт із зазначеною моделлю EL 560 BS60мм 72мм.
  • Заміна замка на об'єкті, де на старій планці видно EL560.
  • Не для полотен без обв'язки під широкий корпус.
  • Не для алюмінієвих вузьких профілів.

Сумісність і монтаж

  • Розмітка: бекасет 60 мм, крок 72 мм між квадратом і циліндром.
  • Паз під планку із заокругленими кінцями.
  • Канал від колодки замка до завісного боку полотна для кабелю і місце під кабельний перехід.
  • Модифікацію EL 560 звірте з проєктом системи доступу.

Серійне фрезерування під електромеханічний замок

Перед запуском партії зробіть шаблон за реальним замком: контур планки, глибина і висота гнізда, центри квадрата та циліндра. Перше полотно змонтуйте повністю — із замком, ручками і циліндром — і перевірте, щоб усе рухалося вільно. Лише після цього фрезеруйте решту. Канал для кабелю свердліть тим самим інструментом і на тій самій висоті в кожному полотні, щоб електрикам на об'єкті було простіше.

Кабель усередині полотна

Від колодки замка до завісного боку прокладіть канал і протягніть у нього тяговий дріт або сам кабель із запасом. Вихід каналу зробіть там, де буде кабельний перехід. Якщо полотно облицьовують після фрезерування, позначте траси на кресленні, щоб ніхто не загнав шуруп у кабель. Кінці кабелю ізолюйте і підпишіть.

Що передати монтажникам на об'єкт

Разом з дверима передайте маркування замка, довжину циліндра, тип ручок і схему каналу для кабелю. Монтажник системи доступу підключить колодку до контролера, а столяр тільки відрегулює полотно і відповідну планку. Так менше дзвінків і переробок. Добре працює коротка інструкція-наліпка на торці полотна з моделлю замка і датою монтажу, яку знімають після здачі об'єкта.

🚚 Відправка за 2–3 робочі дні Новою поштою · Обмін/повернення 14 днів · Оплата карткою після підтвердження або при отриманні
🚪 Не впевнені, чи підійде до ваших дверей? Надіслати фото

Корисно перед покупкою

Відгуки покупців

Відгуків ще немає. Купували цю модель? Розкажіть, як вона у ваших дверях — це допоможе іншим обрати.

Дивіться також · ABLOY

Питання перед покупкою

Як фрезерувати двері під ABLOY EL 560?

За шаблоном, зробленим із самого замка: гніздо під корпус, паз під планку із заокругленими кінцями, отвори під квадрат (бекасет 60 мм) і циліндр (72 мм нижче).

Чи можна встановити замок у полотно до навішування дверей?

Так, а кабель під'єднують до колодки вже після навішування і монтажу кабельного переходу.

Де на замку видно модель?

На лицьовій планці: на цьому фото там вибито ABLOY і EL560.

Чи можна поставити цей замок у двері без обв'язки?

Ні, широкий корпус потребує обв'язки, у якій можна вирізати гніздо.

Чи відчиняється замок ключем?

Так, через циліндр європрофілю, який купують окремо.

Чи можна замовити партію замків з доставкою в Білу Церкву?

Так, відправляємо з Одеси Новою поштою у відділення Білої Церкви; для партії вкажіть кількість у замовленні, вартість доставки розрахується автоматично.

Як відбувається оплата і повернення?

Оплата при отриманні у відділенні Нової пошти, карткою онлайн або частинами від ПриватБанку. 14 днів на обмін чи повернення, якщо товар не використовували — умови на сторінці Обмін і повернення.
