Замок врізний універсальний сантехнічний WC ABLOY DIN 2014 UNIV BS 45мм 72мм

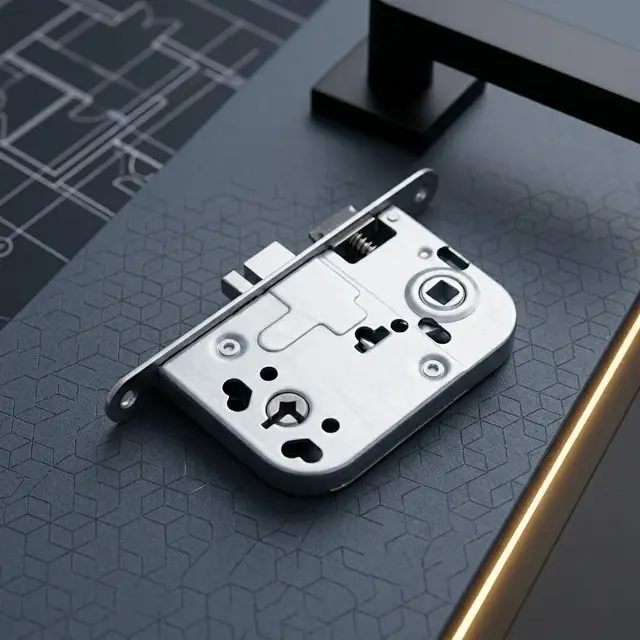

Сантехнічний врізний замок ABLOY DIN 2014 UNIV — механізм під фіксатор WC для дверей ванної, туалету та інших внутрішніх дверей, які зачиняють зсередини без ключа. Замикається поворотною кнопкою (баранчиком) через квадрат 5 мм, а також звичайним ключем — 1 ключ іде в комплекті. Це фінський замок із тонким корпусом і реверсивною заскочкою, який ставиться в дерев'яне полотно без переробки.

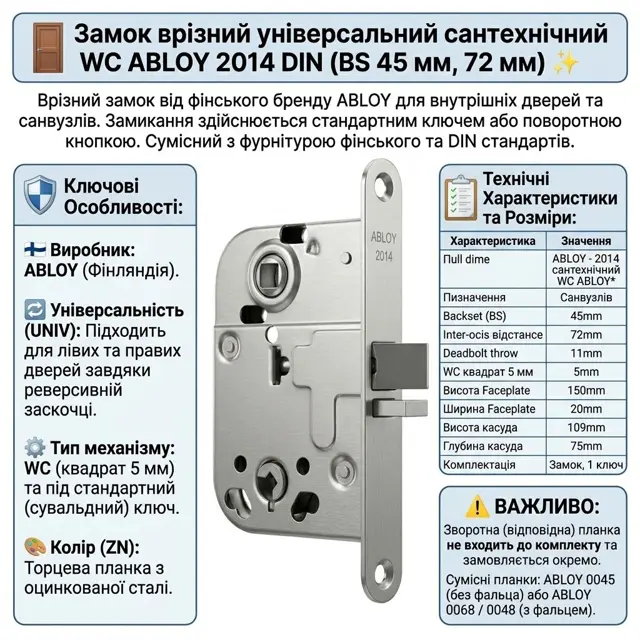

Міжосьова відстань між квадратом ручки і центром WC-отвору — 72 мм, бексет 45 мм, вихід ригеля 11 мм. Корпус 109 × 75 мм, торцева планка 150 × 20 мм з оцинкованої сталі (позначення ZN). Замок універсальний (UNIV): заскочка перевертається під ліві та праві двері. Сумісний із фурнітурою фінського та DIN стандартів — ручки з накладкою WC або ручки на планці з міжосьовою 72 мм.

Правильний вибір для санвузла в квартирі, будинку чи офісі, де потрібно зачинитися на кнопку, а ззовні мати спосіб відімкнути в екстреній ситуації. Підійде і для спальні чи кабінету, де достатньо «не заходьте» замість повноцінного замка з циліндром. На заміну старого сантехнічного замка з міжосьовою 72 мм стає в готовий проріз. Для вхідних дверей не призначений.

Технічні характеристики

Кому підійде і як обрати

• Для дверей ванної і туалету в квартирі чи будинку — зачинятися зсередини кнопкою.
• Для санвузлів в офісі, кафе чи готелі, де важливо мати ключ, щоб відчинити ззовні.
• Для спальні або дитячої, де потрібен фіксатор приватності, а не замок із циліндром.
• На заміну старого сантехнічного замка з міжосьовою 72 мм і бексетом 45 мм.
• Не варто брати для вхідних дверей і для кімнат, які треба замикати від сторонніх: це фіксатор із простим ключем, а не охоронний замок.

Сумісність і монтаж

• Докупити: ручку з накладкою WC (баранчик зсередини, зовні — накладка з аварійним шліцом) на планці з міжосьовою 72 мм або роздільну ручку на розетці з окремими накладками WC; стрижень баранчика — під квадрат 5 мм. Підходить фурнітура більшості виробників фінського й DIN стандартів.
• Звірте: міжосьову 72 мм (центр квадрата ручки — центр WC-отвору), бексет 45 мм, планку 150 × 20 мм, кишеню під корпус 109 × 75 мм і квадрат баранчика 5 мм.
• Установлення в готовий проріз — до півгодини: викрутити старий замок, перевернути заскочку під сторону дверей, вставити новий, прикрутити планку, поставити ручку і накладки WC, перевірити хід ригеля 11 мм у відповідну планку коробки. Викрутка; у нові двері кишеню фрезерують.
• Надішліть фото торця дверей із замком і лінійкою — підкажемо, чи стане ABLOY 2014 замість вашого і яку накладку WC брати.

Замок під фіксатор WC: як працює кнопка і навіщо ключ

У сантехнічному замку немає циліндра: ригель рухає короткий квадрат 5 мм, на який зсередини надягають поворотну кнопку-баранчик. Повернули — ригель вийшов на 11 мм, двері зачинені; повернули назад — відчинені. Ззовні на накладці WC є шліц або монетний паз: ним у екстреному випадку можна повернути той самий квадрат і відімкнути двері.

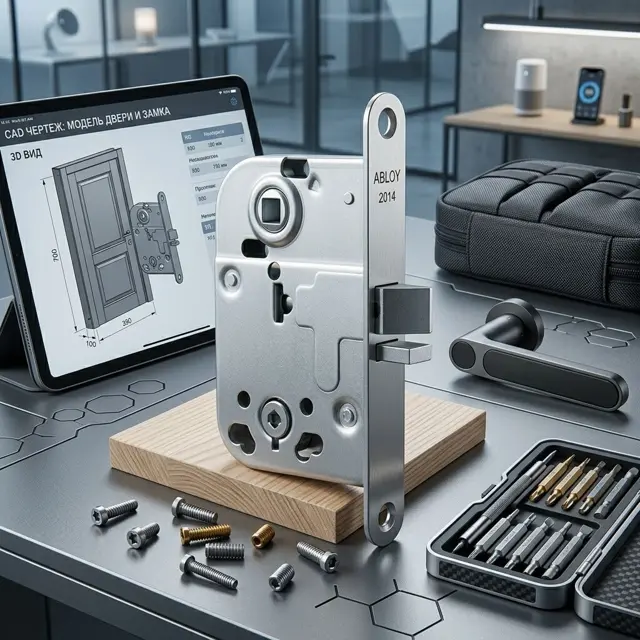

ABLOY DIN 2014 має ще й ключовий отвір під стандартний ключ, 1 ключ у комплекті. Це зручно в офісі чи готелі — ключ лежить у адміністратора, — і вдома, коли треба замкнути кімнату від гостей або зачинити санвузол на час ремонту. Ключ простий, не для охорони: він про приватність, а не про захист від злому.

Міжосьова 72 мм і квадрат 5 мм: які ручки та накладки WC підходять

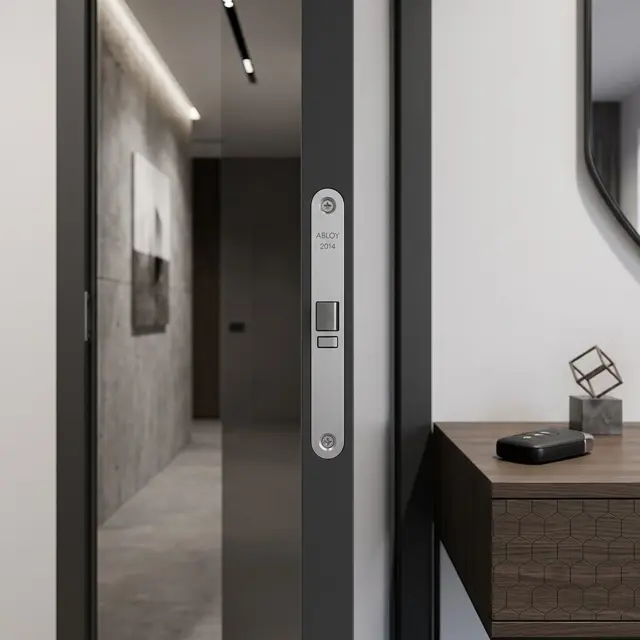

Міжосьова відстань — від центру квадрата натискної ручки до центру отвору під фіксатор, тут 72 мм. Ручка на планці з баранчиком має бути з таким самим розміром, інакше баранчик не збіжиться з отвором. Роздільний комплект — ручка на розетці плюс накладки WC з обох боків — від міжосьової не залежить, лише накладку ставлять по осі отвору.

Стрижень баранчика має бути під квадрат 5 мм — поширений розмір, але не єдиний, тому звірте його в накладки перед покупкою. Бексет 45 мм визначає, наскільки далеко від краю полотна стоїть ручка: у фурнітури DIN і фінського стандарту він збігається з цим замком — тому він і підходить до обох.

Як виміряти старий замок і замінити його в дверях санвузла

Зніміть ручку і накладки WC, викрутіть планку і витягніть старий замок. Виміряйте бексет від зовнішньої площини планки до центру WC-отвору — має бути 45 мм, і міжосьову від центру квадрата ручки до центру отвору фіксатора — 72 мм. Планка 150 × 20 мм має перекрити старий слід, а корпус 109 × 75 мм — зайти в кишеню без підпилювання.

Установлення: переверніть заскочку під свій бік дверей, вставте замок, прикрутіть планку, протягніть квадрат ручки і квадрат 5 мм баранчика, поставте ручку й накладки. Перевірте, що ригель 11 мм заходить у відповідну планку коробки, а баранчик обертається без зусилля — якщо туго, накладка стоїть не по осі: ослабте гвинти й вирівняйте.
