Замок врізний універсальний під циліндр ABLOY DIN 2018 UNIV BS 45мм 72мм

Врізний замок під циліндр ABLOY DIN 2018 UNIV — фінський механізм для міжкімнатних і внутрішніх дверей квартири, будинку чи офісу, які треба замикати на ключ. Замок працює з євроциліндром DIN-профілю: удень двері тримає защіпка під ручку, а ключ одним обертом висуває ригель на 14 мм. Це компактний і тонкий корпус, який ставиться у звичайне дерев'яне полотно без переробки.

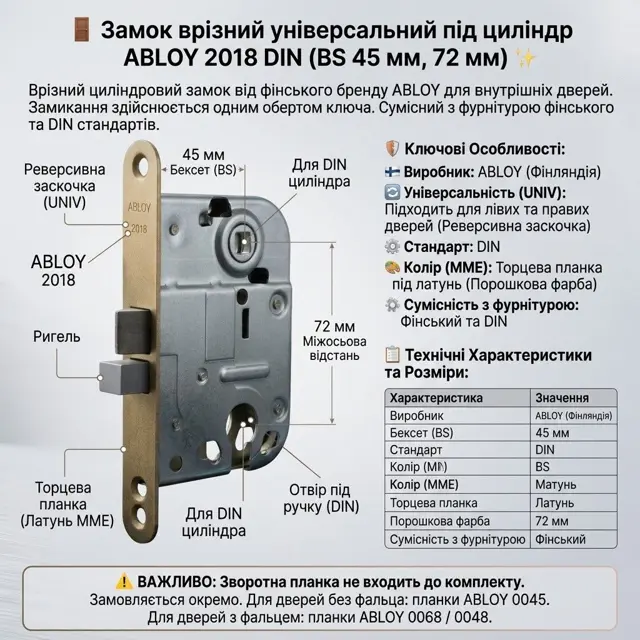

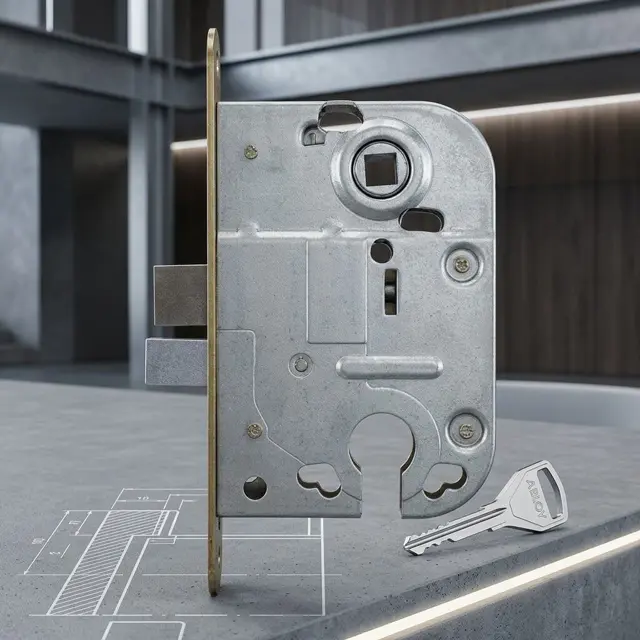

Міжосьова відстань між квадратом ручки і центром циліндра — 72 мм, бексет 45 мм. Корпус заввишки 109 мм, завглибшки 75 мм і завтовшки лише 12 мм — стане навіть у тонку міжкімнатну стулку. Торцева планка 150 × 20 мм пофарбована порошковою фарбою під латунь (позначення MME). Заскочка реверсивна (UNIV): один замок для лівих і правих дверей. Сумісний із фурнітурою фінського та DIN стандартів.

Це правильний вибір для дверей кабінету, спальні, комори чи кімнати в офісі, де потрібне замикання на ключ і при цьому тонкий надійний корпус від фінського ABLOY (у пошуку часто пишуть «аблой»). Підійде і на заміну старого замка з міжосьовою 72 мм — поширений європейський стандарт для міжкімнатних ручок на планці. Для вхідних дверей його не беруть: тут один ригель із вильотом 14 мм, а не кілька масивних.

Технічні характеристики

Кому підійде і як обрати

• Для міжкімнатних дверей квартири, які замикають на ключ: кабінет, спальня, кімната з речами, до яких не мають діставатися діти.
• Для офісних дверей із замиканням — переговорна, кабінет керівника, архів.
• На заміну старого замка під циліндр із міжосьовою 72 мм і бексетом 45 мм — без нових отворів у полотні.
• Для дверей, зроблених під фінську фурнітуру, — замок сумісний з обома стандартами.
• Не варто брати для вхідних дверей: один ригель на 14 мм і корпус 12 мм — це міжкімнатний рівень, а не захист від злому.

Сумісність і монтаж

• Докупити: євроциліндр DIN-профілю (ключ-ключ або ключ-вертушка) під товщину полотна з накладками, ручку на планці з міжосьовою 72 мм або роздільну ручку на розетці з накладками PZ. Перевірте, чи є на коробці відповідна планка під ригель 14 мм. Підходить фурнітура більшості виробників зі стандартним квадратом.

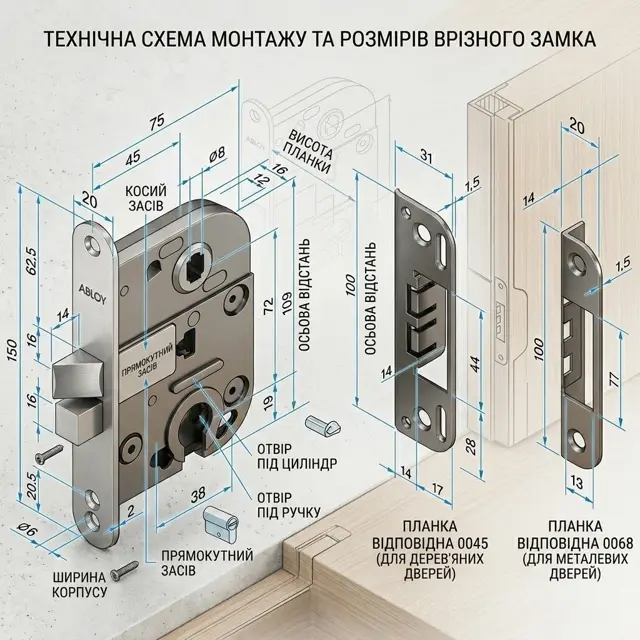

• Звірте: міжосьову 72 мм (центр квадрата — центр циліндра), бексет 45 мм (планка — центр циліндра), висоту планки 150 мм і кишеню в торці під корпус 109 × 75 × 12 мм; товщину полотна — для довжини циліндра.
• Установлення в готовий проріз — до півгодини: викрутити старий замок, перевернути заскочку під сторону дверей, вставити новий, прикрутити планку, поставити циліндр і ручку, перевірити хід ригеля у відповідну планку коробки. Викрутка; у нові двері кишеню вибирають фрезером або стамескою.
• Надішліть фото торця дверей із замком і лінійкою — підкажемо, чи стане ABLOY 2018 замість вашого і яку довжину личинки брати.

Міжосьова 72 мм: які ручки і накладки PZ підходять до замка

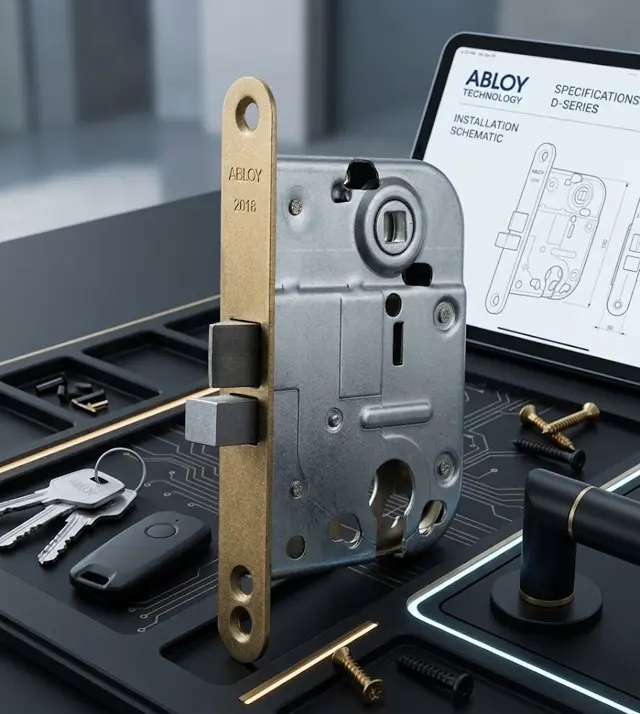

Міжосьова відстань — це відстань між центром квадрата ручки і центром отвору під циліндр; у DIN 2018 вона 72 мм. Якщо берете ручку на планці, у неї має бути такий самий розмір між квадратом і отвором PZ, інакше планка не сяде на циліндр. Роздільна ручка на розетці від міжосьової не залежить: розетка стоїть на квадраті, а на циліндр ставлять окрему накладку PZ з обох боків.

Накладки й ручки беріть у колір планки замка або у колір, який домінує на дверях: планка під латунь (MME) добре виглядає з латунними, бронзовими та золотистими ручками. Бексет 45 мм означає, що центр ручки стоїть на зручній відстані від краю полотна — пальці не впираються в коробку при натисканні.

Як виміряти старий замок і чи стане ABLOY 2018 замість нього

Викрутіть два гвинти на торцевій планці, зніміть ручку і витягніть старий замок. Виміряйте бексет — від зовнішньої площини планки до центру отвору під циліндр, має бути 45 мм. Потім міжосьову — від центру квадрата до центру циліндра, тут 72 мм. Третій розмір — планка: 150 мм заввишки і 20 мм завширшки; якщо стара планка більша, залишиться слід, який доведеться закрити або зашпаклювати.

Кишеня в торці має вміщати корпус 109 мм заввишки і 75 мм завглибшки; товщина 12 мм менша за більшість замків, тому в старий проріз він майже завжди заходить. Перевірте ще відповідну планку на коробці: ригель виходить на 14 мм, і отвір під нього має бути навпроти, інакше двері не замкнуться.

Як замінити замок у міжкімнатних дверях самому

Інструмент — хрестова викрутка і за потреби стамеска. Зніміть ручку (гвинти на розетці або планці), витягніть квадрат, викрутіть планку старого замка і дістаньте його з торця. Перевірте, у який бік відчиняються двері, і за потреби переверніть заскочку нового замка скосом у бік коробки — у моделі UNIV це робиться без інструменту.

Вставте замок у кишеню, прикрутіть планку, протягніть квадрат ручки, поставте ручку й накладки, потім циліндр — він кріпиться гвинтом через торець під планкою. Перевірте: защіпка має входити у відповідну планку без зусилля, ключ повертатися вільно, ригель на 14 мм — заходити в коробку повністю. Якщо ключ іде туго, циліндр стоїть із перекосом — ослабте гвинт і вирівняйте.
