Koblenz Art. К620 Пластина до універсального шаблону для установки петлі К6200

Koblenz Art. К620 — пластина до універсального шаблону, призначена для встановлення петлі Koblenz К6200. Її закріплюють у шаблоні, і контур вікон пластини переноситься фрезером у торець полотна і коробки як гніздо під корпус петлі.

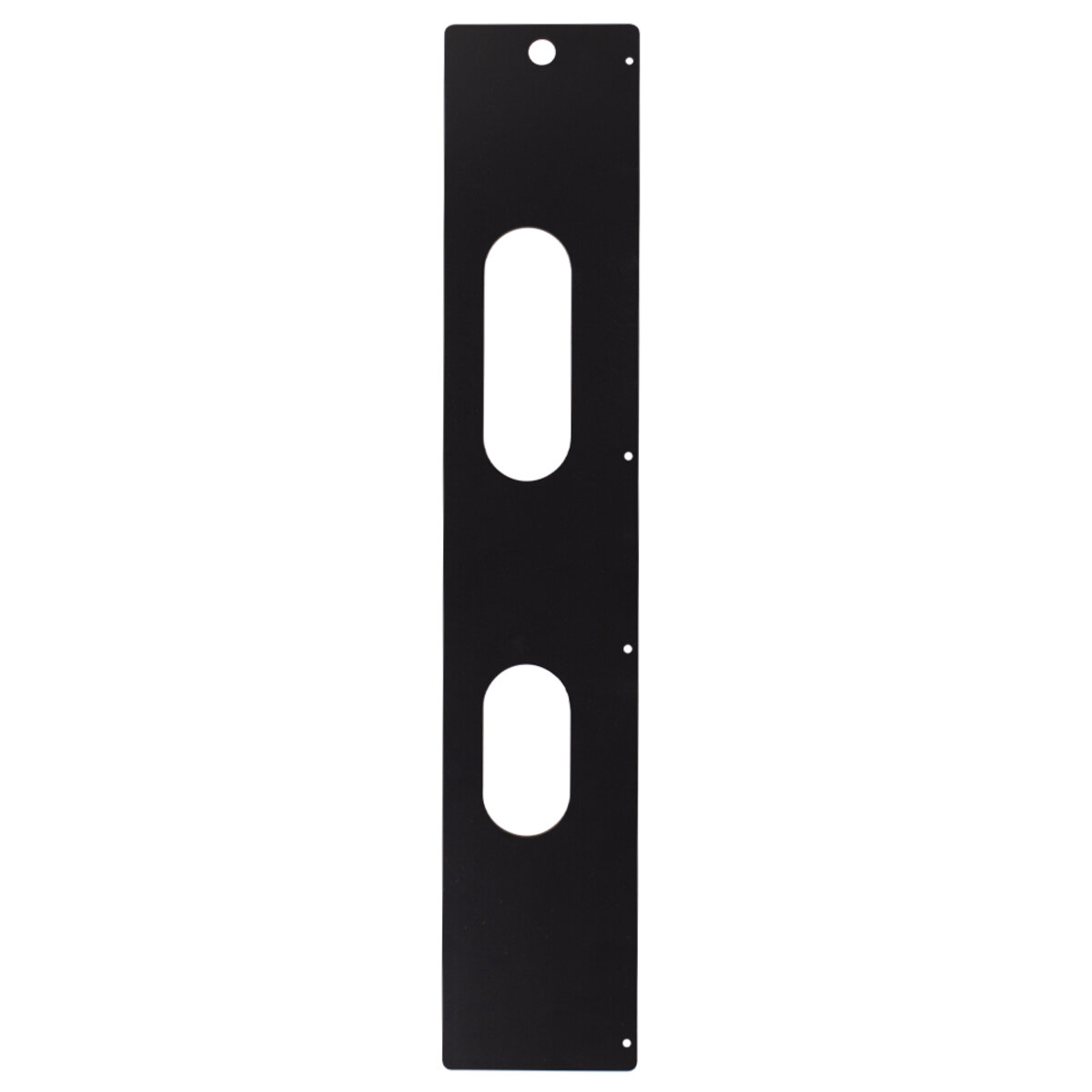

Згідно з даними постачальника, це пластикова деталь виробництва Koblenz (Італія) шириною 85 мм і довжиною 450 мм. На фото — чорна пластина з двома вікнами з заокругленими кінцями: верхнє довше, нижнє коротше. Такий контур відповідає формі корпусу петлі, а отвори по краях служать для кріплення пластини в шаблоні.

Пластина особливо корисна там, де ціна помилки висока: дороге шпоноване чи фарбоване полотно, яке не можна просто замінити. Копір прибирає людський фактор з найвідповідальнішої операції — вирізання гнізда.

Далі — про типові помилки при роботі з шаблоном і про те, як їх уникнути, щоб петля К6200 сіла правильно з першого разу.

Технічні характеристики

Кому підійде і як обрати

• Монтажники, які встановлюють петлі Koblenz К6200 на дорогі полотна, де важлива точність.
• Столярні цехи, які готують двері під цю модель петлі.
• Майстри з універсальним шаблоном Koblenz, яким потрібна пластина під К6200.
• Не для інших моделей петель Koblenz.
• Не використовується окремо від шаблону.
• Встановлення петель на полотна з дорогим оздобленням, де кожна помилка коштує нового полотна.

Сумісність і монтаж

• Звірте модель петлі: пластина К620 — для Koblenz К6200.
• Потрібен універсальний шаблон Koblenz.
• Фрезу і копіювальне кільце підбирайте за інструкцією Koblenz.
• Глибину гнізда беріть з інструкції до петлі К6200.

П'ять типових помилок при врізці петель

Перша — неправильна пластина: майстер бере схожу пластину під іншу петлю, і гніздо не підходить. Друга — фрезерування за один прохід: деревина рветься, край гнізда стає нерівним. Третя — слабко закріплений шаблон, який зсувається під фрезером. Четверта — неправильний діаметр копіювального кільця, через що гніздо виходить більшим чи меншим. П'ята — розмітка на полотні та коробці від різних баз, і гнізда опиняються не навпроти одне одного.

Кожна з цих помилок легко запобігається, якщо перед роботою витратити кілька хвилин на перевірку.

Перевірочний список перед фрезеруванням

Перед кожним новим замовленням перевірте: у шаблоні стоїть пластина К620; копіювальне кільце і фреза відповідають інструкції; глибина на фрезері виставлена за даними петлі; шаблон міцно закріплений і між ним та торцем немає стружки; розмітка на полотні та коробці зроблена від однієї бази. Пробне гніздо на обрізку бруса дасть остаточну впевненість.

Якщо гніздо вийшло неточним

Якщо гніздо трохи ширше, петля може хитатися, і двері з часом почнуть просідати. У такому разі краще не ставити петлю «як є», а проаналізувати причину — найчастіше це зсунутий шаблон або не те кільце. Невелику неточність по глибині можна виправити, але широке гніздо на дорогому полотні виправити складно, тому профілактика тут важливіша за ремонт.

Якщо ж гніздо вийшло трохи глибшим, під петлю можна підкласти тонку рівну прокладку, але це тимчасове рішення — краще знайти і усунути причину на фрезері.

Догляд за пластиною

Очищайте вікна від стружки після роботи, зберігайте пластину пласко і далеко від нагрівачів. Оглядайте край вікон: подряпини чи зарубки від кільця перенесуться на кожне наступне гніздо, тому пошкоджену пластину варто замінити.
