Koblenz Art. K800 Пластина до універсального шаблону для установки петлі К8000

Koblenz Art. K800 — пластина до універсального шаблону, розрахована на встановлення петлі Koblenz К8000. Вона вкладається в шаблон і задає форму гнізд, які фрезер вирізає в торці полотна і в коробці під корпус цієї петлі.

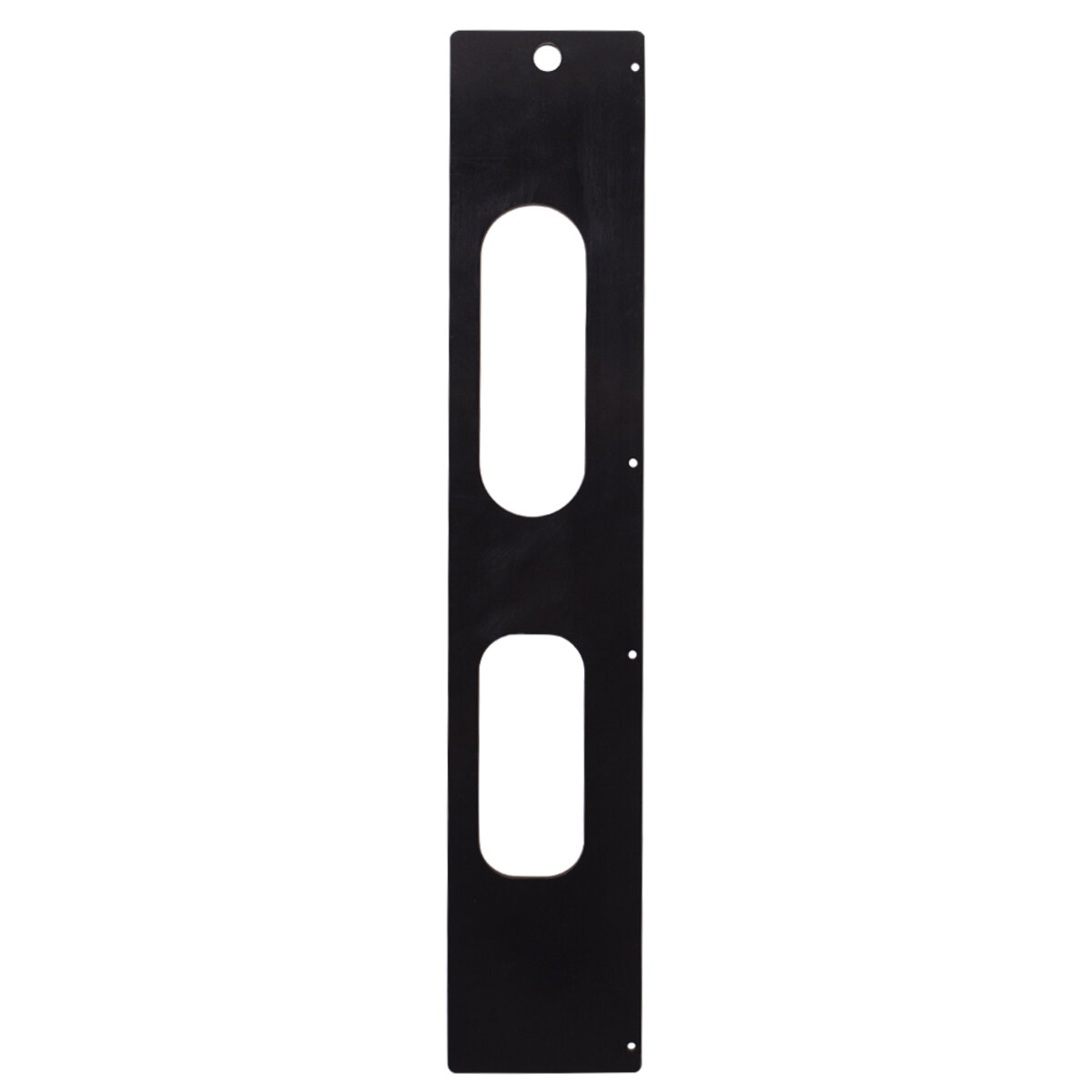

За даними постачальника: виробник — Koblenz, Італія; матеріал — пластик; габарити — 85 × 450 мм. На фото — чорна довга пластина з двома видовженими вікнами й отворами для кріплення. Вікна мають заокруглені кінці — саме такий контур залишає фреза, що рухається по копіювальному кільцю.

Пластина під конкретну петлю потрібна тому, що різні моделі петель мають різні корпуси, а отже, і різні гнізда. Встановивши K800, майстер отримує гнізда точно під К8000 без розмітки вручну.

Основне завдання цієї статті — розповісти, як правильно налаштувати фрезер під роботу з пластиною, щоб перше ж гніздо вийшло правильним.

Технічні характеристики

Кому підійде і як обрати

• Встановлювачі дверей, які працюють з петлями Koblenz К8000.
• Виробництва дверних блоків, де гнізда під петлі роблять серійно.
• Доповнення набору пластин до наявного універсального шаблону Koblenz.
• Не для інших моделей петель — потрібна відповідна пластина.
• Не замінює шаблон: використовується лише разом з ним.
• Майстри, які встановлюють двері у великих об'єктах — готелях, офісах, житлових комплексах, — де петель багато і потрібна швидкість.

Сумісність і монтаж

• Пластина K800 відповідає петлі Koblenz К8000 — звірте модель до замовлення.
• Потрібен універсальний шаблон Koblenz.
• Діаметр копіювального кільця і фрези беріть за інструкцією Koblenz.
• Глибину гнізда виставляйте за даними виробника петлі К8000.

Налаштування фрезера під пластину

Перш за все встановіть копіювальне кільце, рекомендоване для шаблону, і фрезу відповідного діаметра. Кільце має вільно, але без люфту проходити у вікні пластини. Далі виставте глибину: її беруть з інструкції до петлі. Початківцям краще зробити кілька проходів зі збільшенням глибини, ніж намагатися вибрати гніздо за раз — так фреза не перегрівається, а краї гнізда залишаються чистими.

Також перевірте, щоб фрезер мав справну систему пиловидалення або хоча б щоб стружка регулярно видалялася з вікна: накопичена стружка заважає кільцю рухатися по краю, і контур гнізда спотворюється.

Пробне гніздо

Перед роботою на дорогому полотні зробіть пробне гніздо на обрізку бруса. Вставте в нього петлю К8000: корпус має заходити щільно, а площина петлі — бути врівень з поверхнею. Якщо петля сидить надто глибоко або виступає, відкоригуйте глибину на фрезері. Ця проста перевірка заощаджує години на виправленнях.

Фіксація шаблону на полотні

Шаблон з пластиною повинен стояти нерухомо. Використовуйте струбцини або штатне кріплення шаблону, і перевірте, що між пластиною і торцем немає стружки. Найменший зсув під час роботи робить гніздо ширшим, і петля почне хитатися. Після фрезерування першого гнізда не знімайте шаблон, поки не перевірите результат.

Для полотен з тонкою обшивкою важливо, щоб струбцини не продавили поверхню: підкладіть під губки м'які прокладки або обрізки картону.

Догляд

Після роботи продуйте або протріть вікна пластини від стружки та пилу. Зберігайте пластину пласко в кейсі, захищеною від нагрівання. Якщо край вікна пошкоджено, пластину краще замінити — інакше дефект повторюватиметься в кожному гнізді.
