Koblenz Art. К100.S30 Пластина до універсального шаблону для установки петлі К100.S30

Koblenz Art. К100.S30 — пластина до універсального шаблону для встановлення петлі Koblenz К100.S30. Вона ставиться в шаблон і задає контур гнізд для корпусу петлі, які вирізають фрезером у торці полотна і в дверній коробці.

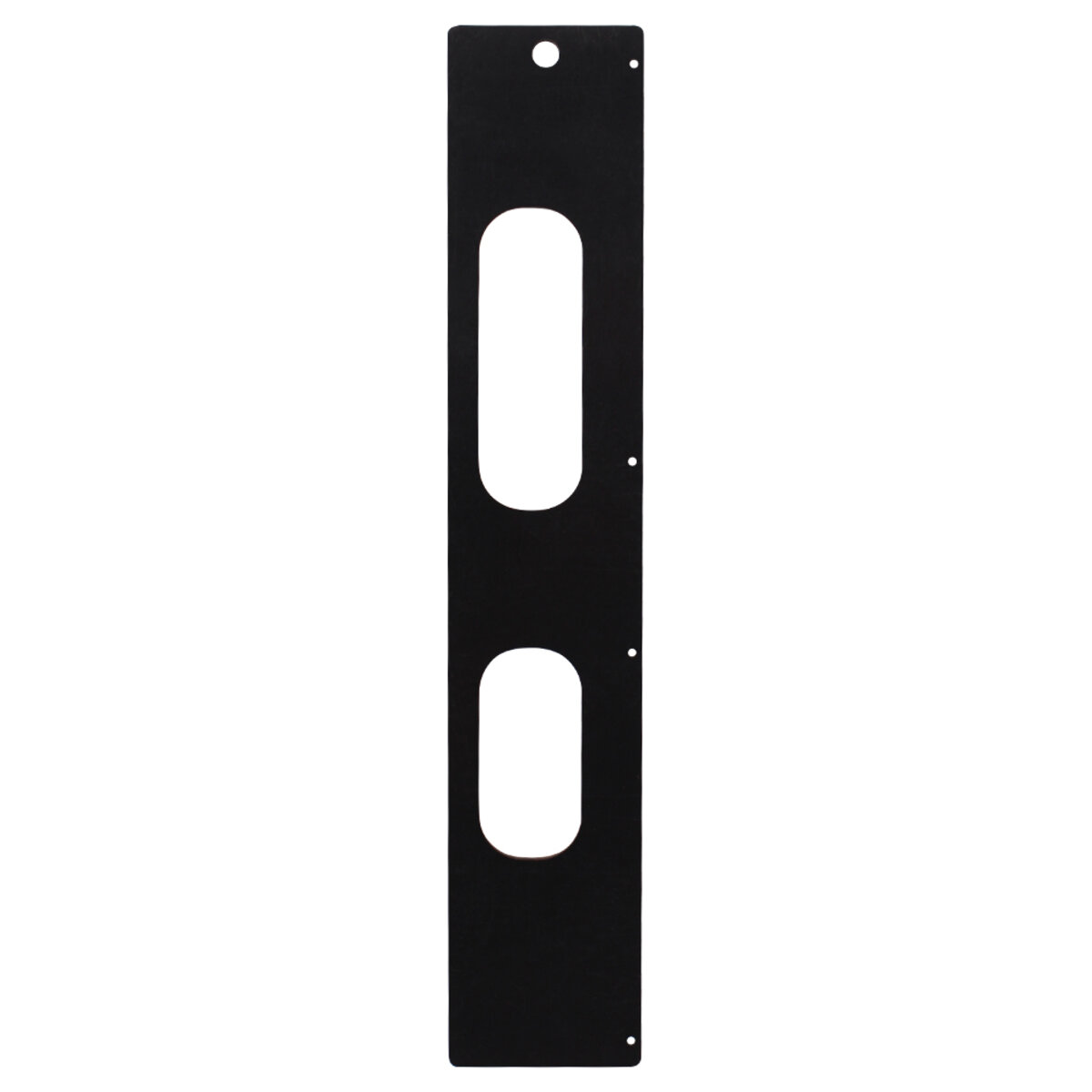

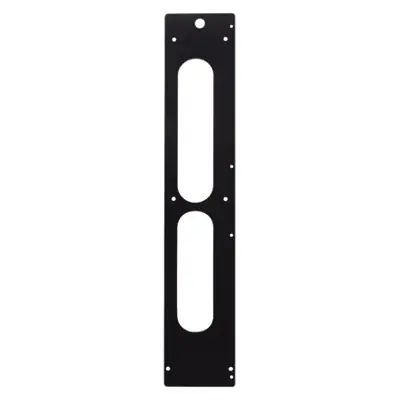

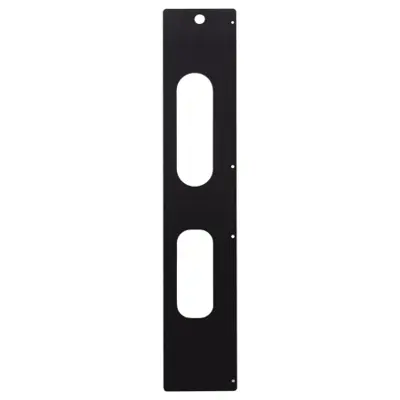

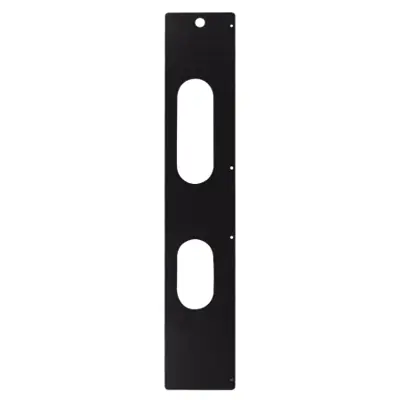

За даними постачальника: виробник — Koblenz, Італія; матеріал — пластик; ширина — 85 мм, довжина — 450 мм. На фото видно чорну пластину з двома вікнами різної довжини і рядом отворів по периметру. Різні вікна відповідають різним частинам гнізда під корпус петлі.

Найбільше така пластина допомагає при серійній роботі: коли потрібно підготувати десятки полотен і коробок, однакові гнізда означають, що будь-яке полотно стане в будь-яку коробку з цієї партії без підгонки. Для монтажника це ще й швидкість: на кожне гніздо йде кілька хвилин замість довгої роботи стамескою.

Пластину використовують лише разом з універсальним шаблоном Koblenz і ручним фрезером.

Технічні характеристики

Кому підійде і як обрати

• Виробники дверних блоків і цехи, які серійно готують полотна під петлі К100.S30.
• Монтажні бригади, що ставлять ці петлі на об'єктах з великою кількістю дверей.
• Майстри, які вже мають універсальний шаблон Koblenz.
• Не для інших моделей петель Koblenz.
• Не використовується без шаблону.

Сумісність і монтаж

• Пластина К100.S30 відповідає петлі Koblenz К100.S30.
• Потрібен універсальний шаблон Koblenz.
• Параметри фрези та копіювального кільця беріть з інструкції Koblenz.
• Розмітку висоти петель на полотні і коробці робіть від однієї бази.
• Якщо у вас кілька типів петель Koblenz, тримайте для кожного окрему пластину й не намагайтеся адаптувати одну під іншу.

Серійна підготовка дверей: як не помилитися

При роботі з партією дверей важливо, щоб положення петель по висоті було однаковим на всіх полотнах і коробках. Для цього розмітку роблять від однієї бази — наприклад, від верхнього торця полотна, — і використовують упори або мітки на шаблоні. Пластина задає однакову форму гнізда, а однакова розмітка — однакове положення. Разом це дає взаємозамінність.

Контроль якості в майстерні

Перше гніздо кожної зміни перевіряйте петлею: вона повинна сідати щільно і врівень з поверхнею. Раз на кілька десятків гнізд оглядайте пластину — чи не пошкоджено край вікна, чи не набилася стружка. Дрібний дефект пластини повторюється на кожному полотні, тому його краще помітити якомога раніше.

Записуйте результати перевірок у простий журнал: дата, партія, стан пластини. Так легко зрозуміти, коли пластина почала зношуватися і скільки гнізд вона витримує у ваших умовах.

Організація робочого місця

Для серійної роботи зручно мати окремий стіл з упорами під полотна і коробки, де шаблон ставиться на однакове місце. Пластини під різні петлі тримайте на стіні або в кейсі, кожну з підписом моделі. Так оператор не переплутає пластину при переході на інше замовлення.

Окреме місце для шаблону на столі з упорами дозволяє ставити його щоразу в ту саму позицію, і оператору не доводиться перевіряти розмітку на кожному полотні.

Догляд і заміна

Пластикову пластину очищайте від стружки після кожної зміни і зберігайте пласко. Якщо край вікна зношено чи пошкоджено, замініть пластину: економія на ній обернеться переробкою полотен.

Добра практика — мати в майстерні запасну пластину під петлю, яку ставите найчастіше. Якщо робоча пластина пошкодиться посеред партії, заміна займе хвилину, і виробництво не зупиниться в очікуванні доставки.
