Koblenz Art. K508 Пластина до універсального шаблону для установки петлі К5080

Koblenz Art. K508 — пластина до універсального шаблону для встановлення петлі Koblenz К5080. Сам шаблон є базою, яку закріплюють на торці полотна чи коробки, а пластина задає контур гнізда саме під цю модель петлі. Змінюючи пластини, той самий шаблон використовують для різних петель Koblenz.

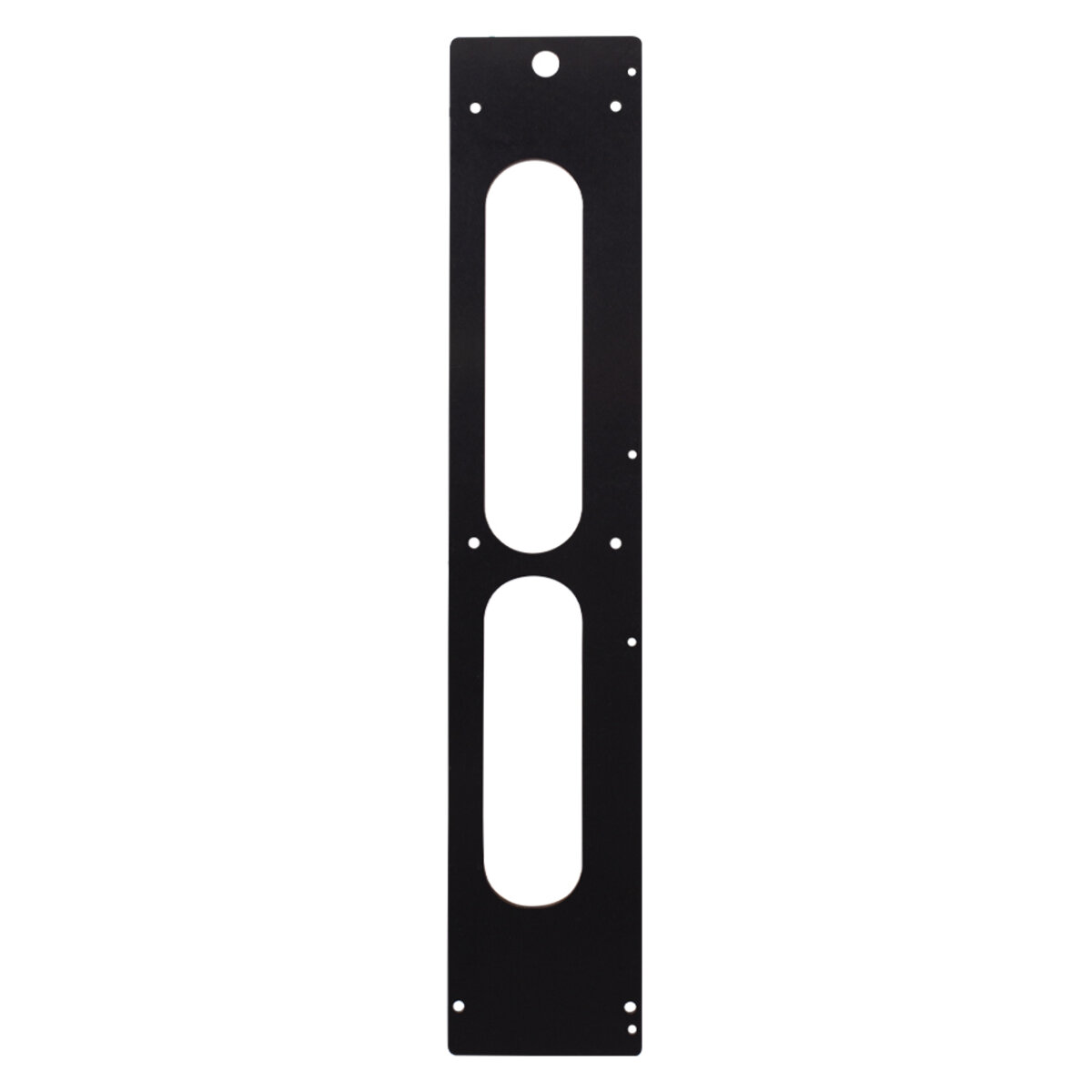

За даними постачальника: виробник — Koblenz, Італія; матеріал — пластик; габарити — 85 мм завширшки і 450 мм завдовжки. На фото — довга чорна пластина з двома видовженими вікнами з заокругленими кінцями та рядом монтажних отворів по краях. Вікна і є копіром: по них іде копіювальне кільце фрезера, вирізаючи гнізда під корпус петлі.

Така пластина потрібна монтажникам і цехам, які ставлять петлі Koblenz регулярно: вона робить кожне гніздо однаковим і позбавляє від ручної розмітки та підрізання стамескою.

Пластина не працює окремо: вона ставиться в універсальний шаблон Koblenz і використовується разом із ручним фрезером.

Технічні характеристики

Кому підійде і як обрати

• Монтажники дверей, які регулярно встановлюють петлі Koblenz К5080.
• Столярні цехи, що готують полотна і коробки під петлі Koblenz серійно.
• Майстри, у яких уже є універсальний шаблон Koblenz і потрібна пластина під нову модель петлі.
• Не підходить для петель інших моделей — для них є окремі пластини.
• Без універсального шаблону Koblenz пластина не використовується.
• Монтажники, які переходять з ручної врізки на фрезерування і хочуть скоротити час на кожні двері.

Сумісність і монтаж

• Звірте модель петлі: пластина K508 — для Koblenz К5080.
• Потрібен універсальний шаблон Koblenz, у який встановлюють пластину.
• Фрезер, копіювальне кільце і фрезу підбирайте за інструкцією Koblenz до шаблону.
• Перевірте, що торець полотна і коробки достатньо рівний для щільного прилягання шаблону.

Що таке універсальний шаблон і навіщо пластини

Універсальний шаблон — це основа з кріпленням, яку виставляють на торці полотна або коробки. Сам по собі він не знає, яку петлю ви ставите: контур гнізда задає пластина. Тому для кожної моделі петлі Koblenz є своя пластина, а шаблон залишається одним. Це економить гроші й місце в кейсі: замість кількох окремих кондукторів у вас одна основа і набір пластин.

Якщо ви тільки починаєте працювати з петлями Koblenz, зверніть увагу на маркування петлі на упаковці: саме за ним підбирають пластину, і саме його варто назвати менеджеру, якщо виникнуть сумніви.

Порядок врізки петлі К5080

Позначте положення петель на полотні та коробці. Встановіть пластину K508 в шаблон, закріпіть шаблон на торці полотна за розміткою. Фрезером з копіювальним кільцем пройдіть по вікнах пластини, поглиблюючи гнізда в кілька проходів до глибини, вказаної в інструкції до петлі. Повторіть на коробці. Вставте петлю: вона має сісти щільно і врівень із поверхнею.

Чим пластиковий копір відрізняється від сталевого

Пластик легший і не дряпає полотно, тому пластину зручно возити на об'єкти. Водночас край вікна з пластику вимагає акуратності: не тисніть копіювальним кільцем на край і не ведіть фрезер ривками. Якщо на краю вікна з'явилися зарубки, гнізда стануть нерівними — пластину варто замінити.

Зберігання і догляд

Зберігайте пластину пласко, бажано в чохлі чи кейсі разом із шаблоном, подалі від нагрівачів — довгий пластик може повести від тепла. Після роботи очищайте вікна від стружки. Підпишіть пластину моделлю петлі, щоб на об'єкті швидко взяти потрібну.
