Koblenz Art. К670 Пластина до універсального шаблону для установки петлі К6700

Koblenz Art. К670 — пластина до універсального шаблону для встановлення петлі Koblenz К6700. Пластина вкладається в шаблон і задає форму гнізд, які фрезер вирізає в торці полотна і коробки під корпус петлі.

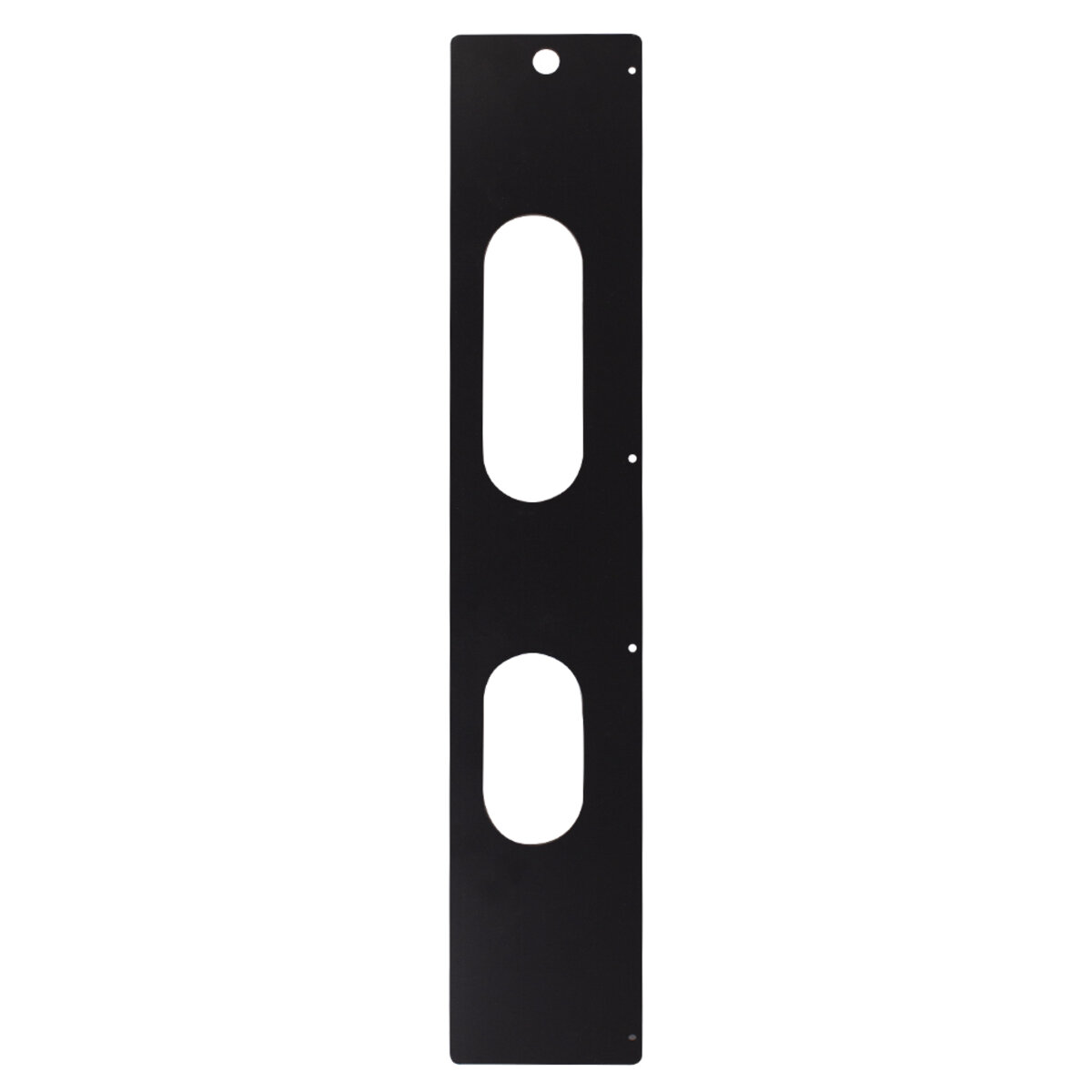

Пластина пластикова, італійського виробництва Koblenz, завширшки 85 мм і завдовжки 450 мм — такі дані наводить постачальник. На фото — чорна пластина з двома видовженими вікнами і отворами для кріплення. Розташування вікон відповідає корпусу петлі К6700.

Багато хто питає, чи варто купувати шаблон і пластини, якщо дверей небагато. Відповідь залежить від обсягу: для однієї пари дверей простіше звернутися до майстра зі своїм інструментом, а якщо двері ставлять регулярно, шаблон з пластинами окуповується швидкістю і відсутністю браку.

Пластина використовується тільки з універсальним шаблоном Koblenz і ручним фрезером.

Технічні характеристики

Кому підійде і як обрати

• Монтажники та цехи, які регулярно встановлюють петлі Koblenz К6700.
• Власники універсального шаблону Koblenz, яким потрібна пластина під цю модель.
• Бригади, що працюють на об'єктах з великою кількістю однакових дверей.
• Не вигідна для разового монтажу на одні двері — простіше замовити роботу майстра.
• Не для інших моделей петель і не без шаблону.
• Столярні майстерні, що вперше беруть замовлення на двері з петлями Koblenz К6700 і хочуть одразу працювати точно.

Сумісність і монтаж

• Пластина К670 — для петлі Koblenz К6700; звірте модель за упаковкою петлі.
• Потрібен універсальний шаблон Koblenz.
• Діаметри фрези й копіювального кільця беріть з документації Koblenz до шаблону.
• Розмітку на полотні та коробці робіть від однієї бази.

Коли шаблон з пластинами окуповується

Врізка петель вручну займає багато часу і вимагає досвіду: потрібно розмітити контур, вибрати деревину долотом, підігнати глибину. На одних дверях це можна пережити, але коли дверей десятки, кожна хвилина і кожна помилка коштують грошей. Шаблон з пластиною перетворює врізку на коротку повторювану операцію. Тому для монтажника чи цеху, що регулярно працює з петлями Koblenz, це інструмент першої необхідності.

Окрім економії часу, шаблон зменшує кількість зіпсованих полотен: одна загублена через помилку врізки дорога двері здатна коштувати більше, ніж весь набір пластин.

Як визначити, яка пластина потрібна

Модель петлі вказано на її упаковці та в документації. Для петлі К6700 потрібна пластина К670. Якщо петлі вже встановлені, а упаковки немає, сфотографуйте петлю і надішліть менеджеру — ми допоможемо визначити модель. Купувати пластину навмання не варто: гніздо під іншу петлю доведеться переробляти.

Фрезерування: короткий порядок

Встановіть пластину К670 у шаблон, закріпіть шаблон на торці за розміткою, виставте глибину на фрезері за даними петлі. Фрезеруйте в кілька проходів по контуру вікон. Приміряйте петлю на першому гнізді; якщо все гаразд, повторіть на коробці та на інших дверях, не змінюючи налаштувань.

Під час роботи тримайте фрезер обома руками і ведіть його рівномірно, без ривків, — так копіювальне кільце не відскакує від краю вікна.

Догляд за пластиною

Після роботи очищайте пластину від стружки, зберігайте пласко в кейсі, подалі від нагрівання. Стежте за станом країв вікон — будь-яка зарубка перенесеться в гніздо. Пошкоджену пластину краще замінити, ніж ризикувати полотнами.
