Koblenz Art. К270 Пластина до універсального шаблону для установки петлі К2700

Koblenz Art. К270 — пластина до універсального шаблону, яка використовується для встановлення петлі Koblenz К2700. Її вкладають у шаблон, після чого фрезер з копіювальним кільцем вирізає за вікнами пластини гнізда під корпус петлі — спочатку в торці полотна, потім у коробці.

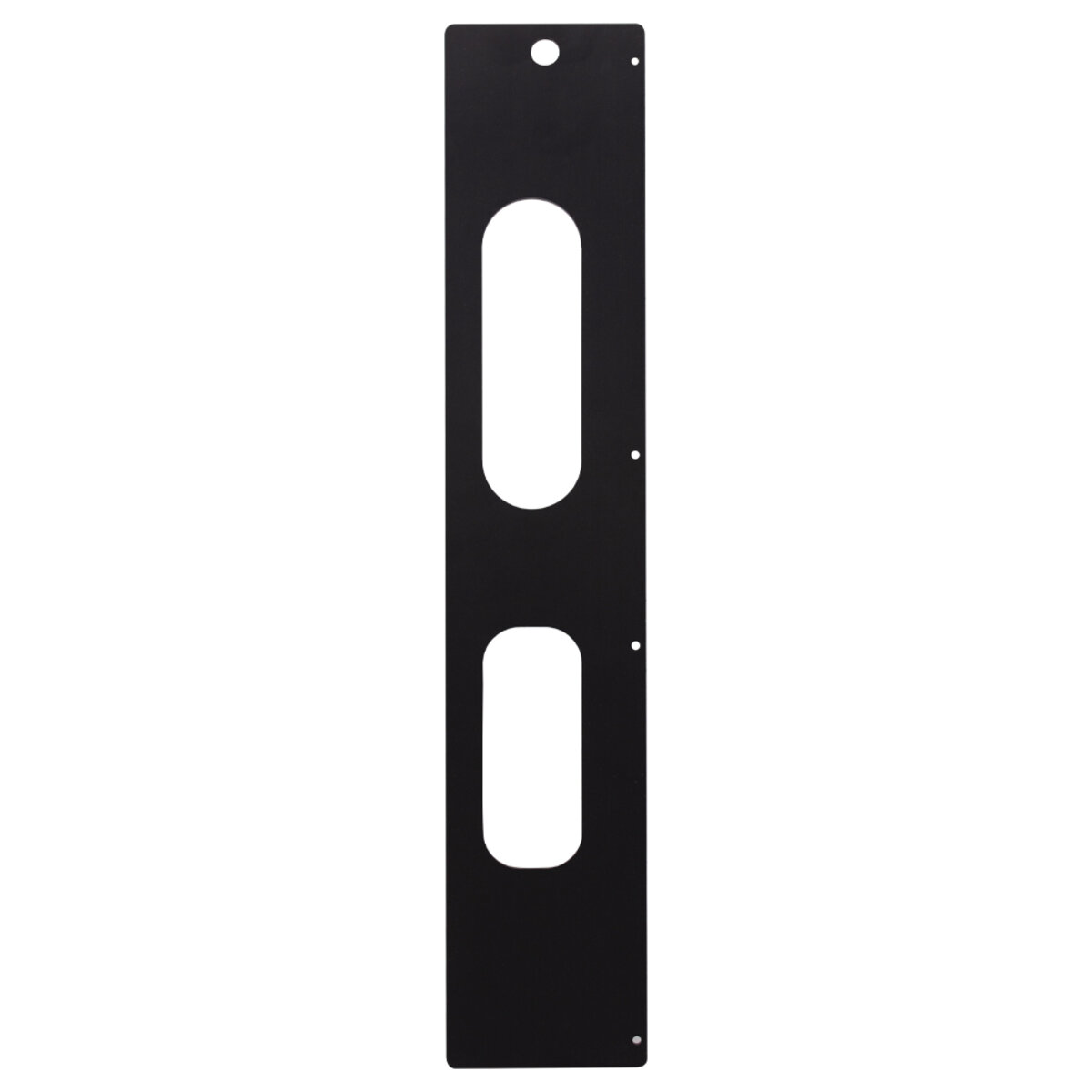

Дані постачальника: виробник — Koblenz, Італія; матеріал — пластик; габарити — 85 × 450 мм. На фото — чорна пластина з двома видовженими вікнами і монтажними отворами. Розташування вікон задає взаємне положення частин гнізда, тож вони завжди виходять на однаковій відстані.

Щоб петлі працювали правильно, гнізда на полотні і на коробці мають бути не лише однакової форми, а й точно навпроти одне одного. Пластина вирішує першу задачу, а правильна розмітка — другу. Про розмітку і йдеться далі.

Пластина є частиною системи універсального шаблону Koblenz і використовується тільки разом з ним.

Технічні характеристики

Кому підійде і як обрати

• Монтажники, які встановлюють петлі Koblenz К2700 на міжкімнатні та інші двері.
• Цехи, що виготовляють дверні блоки під ці петлі.
• Поповнення набору пластин до універсального шаблону Koblenz.
• Не для петель інших моделей.
• Не використовується без шаблону.
• Ремонтні бригади, які замінюють старі петлі на петлі Koblenz К2700 у вже встановлених дверях.

Сумісність і монтаж

• Звірте модель петлі: пластина К270 — для Koblenz К2700.
• Потрібен універсальний шаблон Koblenz.
• Розмітку на полотні та коробці робіть від однієї бази.
• Фрезу, кільце і глибину беріть з інструкцій Koblenz.
• Перед фрезеруванням переконайтеся, що в зоні гнізда немає цвяхів, скоб чи шурупів від попередньої фурнітури — вони пошкодять фрезу.

Як перенести розмітку з полотна на коробку

Спочатку визначте висоту петель на полотні: від верхнього торця до першої петлі, від нижнього — до останньої. Потім цю саму розмітку переносять на коробку з урахуванням зазору між полотном і коробкою зверху. Найпростіше — тимчасово поставити полотно в коробку на клинах із потрібним зазором і позначити положення петель одночасно на обох деталях. Так гнізда точно опиняться навпроти одне одного.

Окремо перевірте, щоб петлі не потрапили на місця, де в полотні немає масиву: у дверях з порожнистим заповненням під петлі зазвичай передбачено бруски, і саме на них має припадати гніздо.

Фрезерування гнізд

Встановіть пластину К270 в шаблон, закріпіть шаблон на торці за розміткою. Фрезеруйте в кілька проходів, поступово збільшуючи глибину до значення з інструкції петлі. Після першого гнізда приміряйте петлю: вона має сісти щільно і врівень. Потім повторіть на коробці, не змінюючи налаштувань фрезера.

Чого уникати

Не фрезеруйте гніздо за один прохід — фреза рве деревину, а край гнізда виходить нерівним. Не працюйте з нещільно закріпленим шаблоном. Не міняйте копіювальне кільце посеред партії — розмір гнізда зміниться. І завжди перевіряйте, що в пластині стоїть саме К270, а не пластина під іншу петлю.

Зберігання

Зберігайте пластину пласко, в кейсі разом із шаблоном. Тепло і пряме сонце можуть деформувати довгий пластик, тому не залишайте її в машині влітку. Очищайте вікна від стружки після кожного використання.

Якщо пластина довго не використовувалась, перед роботою покладіть її на рівну поверхню і перевірте, чи не повело: вигнута пластина не прилягатиме щільно, і гніздо вийде нерівним.
