Koblenz Art. К630 Пластина до універсального шаблону для установки петлі К6300

Koblenz Art. К630 — пластина до універсального шаблону для встановлення петлі Koblenz К6300. Вона ставиться в шаблон і визначає контур гнізд, які вирізають ручним фрезером у торці полотна і в дверній коробці під корпус петлі.

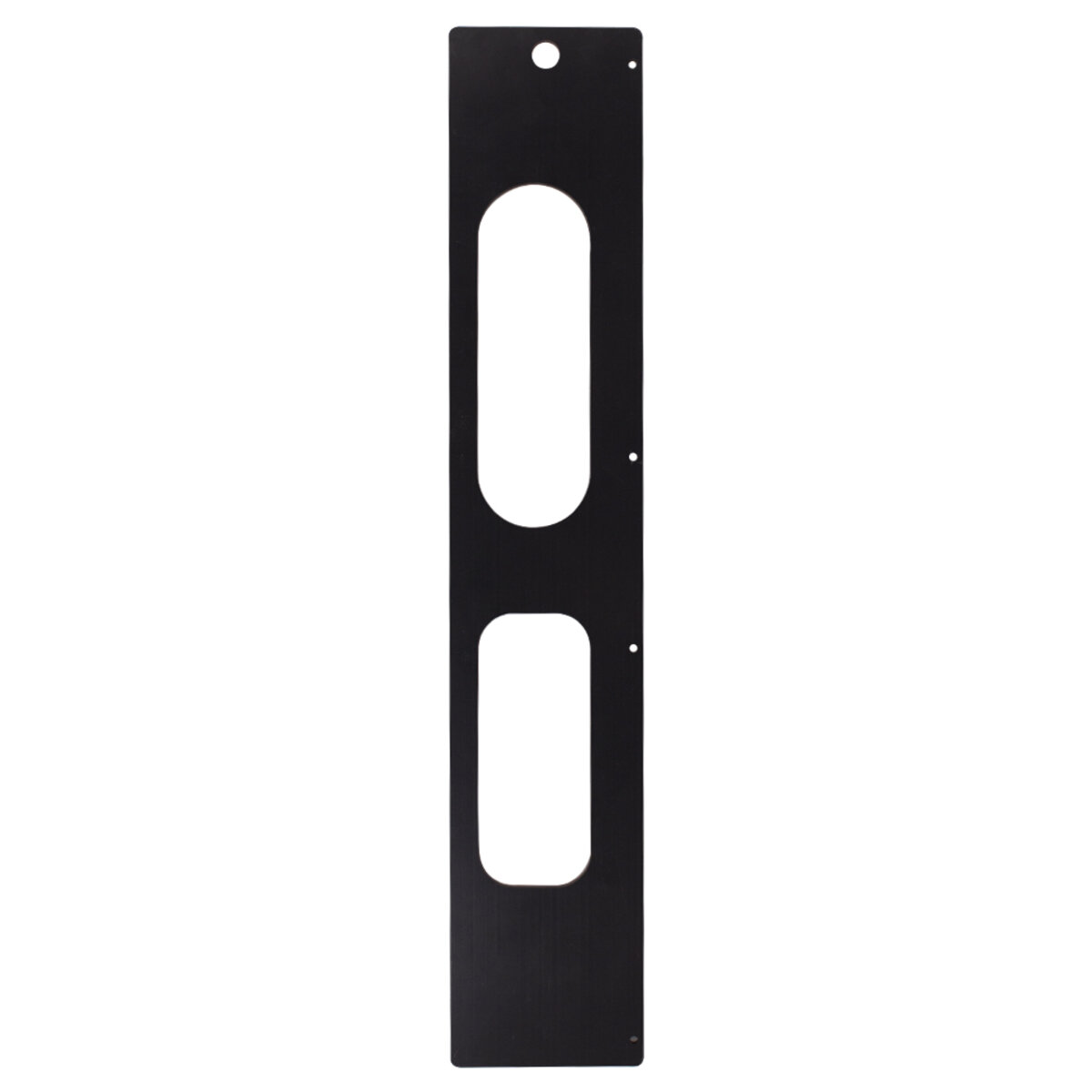

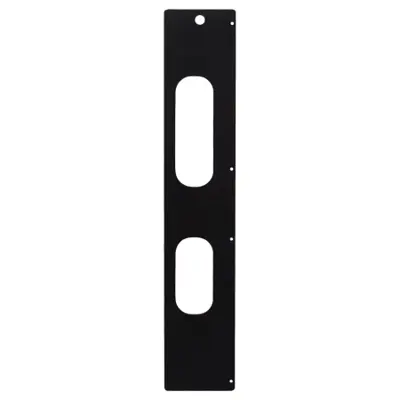

Постачальник вказує італійське виробництво Koblenz, пластик як матеріал і габарити пластини 85 на 450 мм. На фото видно чорну пластину з двома видовженими вікнами майже однакової довжини і рядом отворів по краях для фіксації в шаблоні. Саме форма і розташування вікон відрізняють цю пластину від пластин під інші петлі.

Для монтажника, який працює з кількома моделями петель Koblenz, пластини — це набір змінних копірів до однієї бази. Тут важлива організація: правильна пластина має бути під рукою, підписана і неушкоджена.

Нижче — практичні поради, як вести такий набір і не переплутати пластини на об'єкті.

Технічні характеристики

Кому підійде і як обрати

• Монтажники, які мають універсальний шаблон Koblenz і працюють з петлями К6300.
• Майстерні, що комплектують повний набір пластин під різні петлі Koblenz.
• Цехи, які регулярно отримують замовлення на двері з петлями К6300.
• Не для інших моделей петель.
• Не використовується без шаблону.
• Монтажник, який береться за замовлення з різними петлями Koblenz і хоче мати під рукою всі потрібні копіри.

Сумісність і монтаж

• Пластина К630 призначена для петлі Koblenz К6300 — звірте модель.
• Потрібен універсальний шаблон Koblenz.
• Параметри фрези та кільця беріть з інструкції Koblenz.
• Глибину гнізда налаштовуйте за даними петлі К6300.

Як організувати набір пластин

Коли пластин кілька, вони зовні схожі: чорні, довгі, з двома вікнами. Відрізнити їх на об'єкті поспіхом складно. Тому підпишіть кожну пластину помітним маркером з моделлю петлі, наприклад «К6300», і зберігайте в окремих кишенях кейсу або на настінному тримачі в майстерні. Перед виїздом звірте замовлення клієнта з пластиною, яку берете.

Корисно також вести короткий список пластин у кейсі з артикулами і моделями петель — його можна сфотографувати і мати в телефоні. Тоді, приймаючи замовлення, ви одразу бачите, чи є потрібна пластина, чи її треба докупити.

Заміна пластини в шаблоні

Знімаючи попередню пластину, очистіть посадкове місце шаблону від стружки — вона може підняти нову пластину, і та не ляже рівно. Встановіть К630, закріпіть і перевірте, що вона не хитається. Перше гніздо після заміни зробіть пробним на обрізку бруса і приміряйте петлю К6300.

Якщо пластина не сідає в посадкове місце рівно, не затягуйте кріплення силою: перевірте, чи не погнута пластина і чи немає задирок на її краях.

Фрезерування гнізд

Закріпіть шаблон на торці полотна за розміткою, переконайтеся, що він нерухомий. Фрезеруйте по контуру вікон у кілька проходів до потрібної глибини. Потім, не змінюючи налаштувань, повторіть на коробці. Перевірте, що петля сідає врівень з поверхнею і гнізда на полотні та коробці навпроти одне одного.

Догляд і зберігання

Пластиковий копір не любить тепла і ударів. Не залишайте пластину на сонці чи біля обігрівача, не кидайте її разом із металевим інструментом. Очищайте вікна від стружки після кожного використання, а при пошкодженні краю — замініть пластину.

Влітку в машині температура швидко зростає, тому кейс з пластинами краще не залишати в багажнику на цілий день.
