Замок врізний додатковий сувальдний 3 ригеля АНАЛОГ GUARDIAN 3001 5 ключів

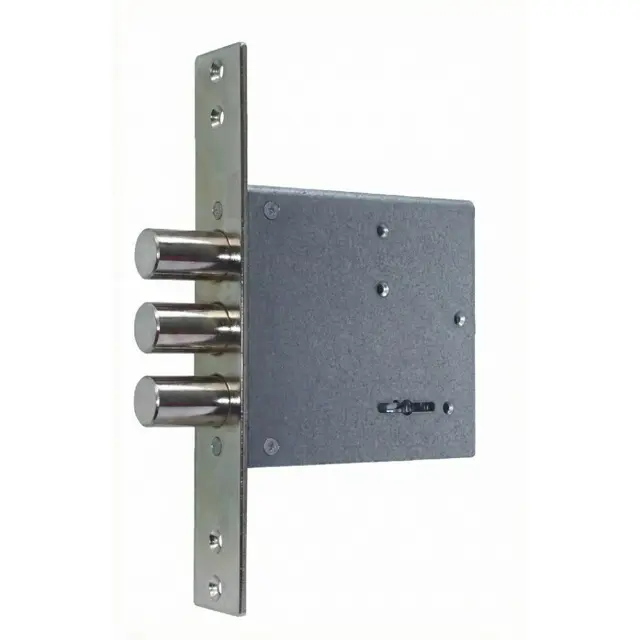

Врізний замок додатковий сувальдний із трьома ригелями — конструктивний аналог моделі GUARDIAN 3001 для вхідних і металевих дверей. Це верхній замок замкової групи: у нього немає ані защіпки, ані отвору під ручку, він займається лише силовим запиранням. Ключ сувальдний, із борідкою, у комплекті їх 5.

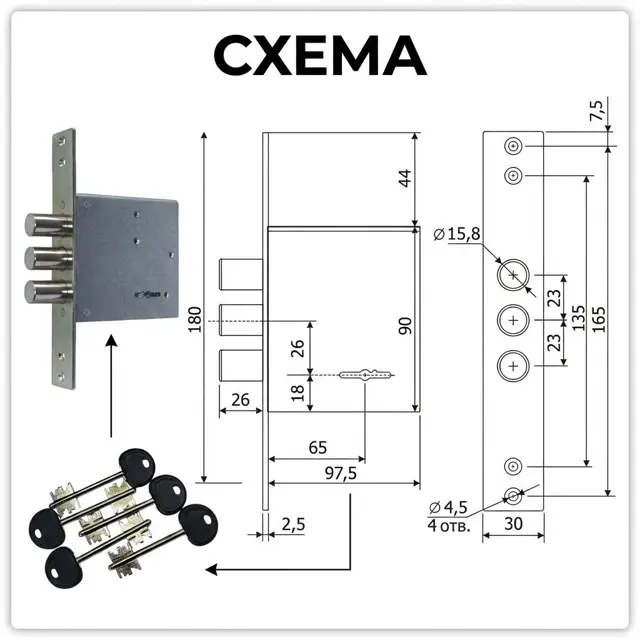

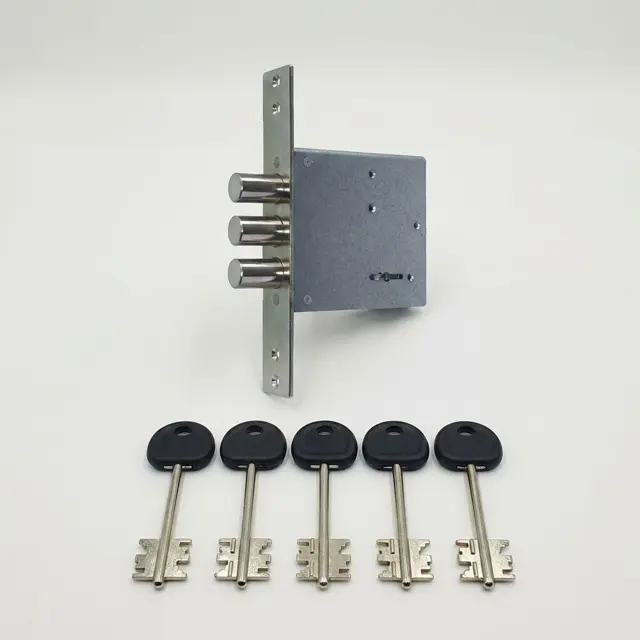

Три сталеві ригелі мають діаметр 15,8 мм і за два повних оберти ключа виходять із корпусу на 26 мм. Бексет, тобто відстань від кромки полотна до центру ключового отвору, — 65 мм. Корпус має габарити 90 × 97,5 мм при товщині 18 мм, лицьова планка 180 × 30 мм, відстань між її кріпильними отворами 165 мм. Планка в кольорі хром.

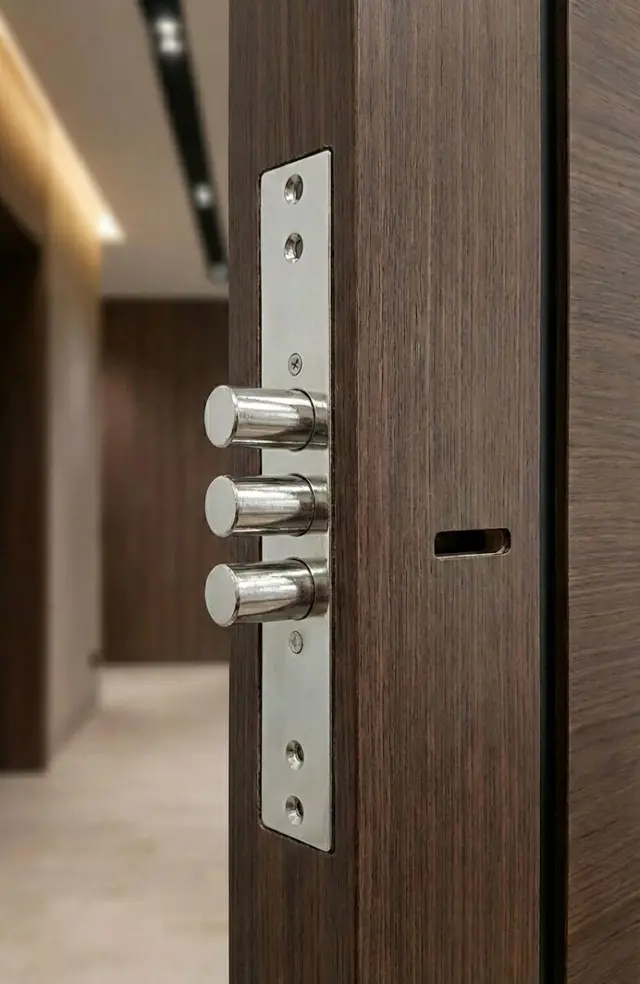

Замок беруть у двох випадках: коли міняють зношений механізм тієї самої моделі й не хочуть переробляти двері, і коли до нижнього замка додають другу точку запирання. Посадкові розміри повторюють оригінал, тому в підготовлені двері він стає без нового фрезерування.

Технічні характеристики

Кому підійде і як обрати

• На заміну зношеного замка GUARDIAN 3001 або його аналога — коли ключ провертається вхолосту чи ригелі виходять не до кінця.
• Як друга точка запирання на металевих вхідних дверях, де внизу стоїть основний замок із ручкою і защіпкою.
• Для дверей у неопалюване приміщення — тамбур, гараж, підсобка: сувальдний механізм терпить холод і вологу краще за циліндровий.
• Не підійде як єдиний замок на двері: у нього немає защіпки, тому зачинені двері без повороту ключа просто стоятимуть притуленими.
• Не для міжкімнатних дверей — товщина корпусу 18 мм і глибина 97,5 мм розраховані на металеве або посилене полотно.

Сумісність і монтаж

• Нічого докуповувати не треба: механізм працює своїм ключем, циліндр йому не потрібен. Знадобляться хіба що декоративні накладки на ключовий отвір, якщо старі не збереглися.
• Перед покупкою звірте зі старим замком чотири розміри: бексет 65 мм, товщину корпусу 18 мм, планку 180 × 30 мм і 165 мм між її кріпильними отворами. Бексет міряють від кромки полотна до центру ключового отвору.
• Заміна займає близько години: зняти накладки, викрутити гвинти планки, витягнути корпус, поставити новий і перевірити, чи ригелі вільно заходять у гнізда коробки. Інструмент — хрестова викрутка і напилок.
• Не впевнені, що у вас стоїть саме ця модель, — надішліть фото лицьової планки з торця дверей і фото ключа, підкажемо за розмірами.

Скільки ригелів потрібно для вхідних дверей

Кількість ригелів визначає, як двері поводяться під навантаженням. Один ригель тримає полотно в одній точці: досить відтиснути коробку вище або нижче — і зазор збільшується. Три ригелі, як тут, розкладають зусилля по висоті.

На звичайних квартирних дверях класична схема — два замки: нижній основний із защіпкою і ручкою та верхній додатковий, що працює лише на запирання. Разом вони притискають полотно і вгорі, і внизу. Додавати третій замок має сенс тільки на високому полотні, коли між існуючими залишається великий проміжок.

Друга важлива цифра — виліт ригеля: тут 26 мм за два оберти ключа. Ригель має заходити в гніздо коробки на всю довжину, а не впиратися торцем у метал. Перевіряйте це при відчинених дверях: усі три ригелі мають виходити однаково.

Сувальдний чи під циліндр — що обрати

Сувальдний замок тримає секрет усередині корпусу: ключ із борідкою напряму піднімає пакет пластин на потрібну висоту. Плюс такої схеми — невибагливість. Пил, волога, мороз і перекоси майже не впливають на роботу, тому сувальдні механізми традиційно ставлять на двері, що виходять на вулицю, у тамбур чи в гараж.

Замок під циліндр влаштований інакше: секрет винесено в окрему серцевину. Загубили ключі — поміняли лише циліндр за кілька хвилин. Але циліндр чутливіший до бруду: у нього не можна лити густе мастило.

У замковій групі ці типи часто поєднують навмисно: нижній замок під циліндр, верхній сувальдний, як цей. Якщо ж міняєте один замок із двох, простіше зберегти той тип, що стояв, — інакше доведеться переробляти і полотно, і накладки.

Як замінити врізний замок самому

Спершу переконайтеся, що новий замок збігається зі старим за бексетом і планкою. Далі зніміть декоративні накладки з ключового отвору з обох боків полотна, викрутіть гвинти лицьової планки і витягніть корпус на себе. У металевих дверях корпус інколи додатково притиснутий внутрішньою обшивкою — тоді її панель доведеться зняти.

Новий корпус заводять у ту саму нішу, вирівнюють по отвору під ключ і прикручують планку. Гвинти затягують без надмірного зусилля: перетягнута планка перекошує корпус, і ключ починає ходити важче. Потім поставте накладки і перевірте хід при відчинених дверях.

Останній крок — підгонка гнізд у коробці. Змастіть торці ригелів крейдою, зачиніть двері й поверніть ключ: сліди покажуть, куди вони упираються. Гнізда розширюють напилком по цих мітках.
