Замок врізний сувальдного типу з нічною засувкою 3 ригелі Китай (АНАЛОГ GUARDIAN) 30.12 (65/77 мм) 4 ключі

Врізний сувальдний замок — аналог GUARDIAN 30.12 — це основний замок для вхідних металевих і дерев'яних дверей із клямкою під натискну ручку і окремою нічною засувкою. Три сталеві ригелі виходять із торця на 26 мм, коли ви замикаєте двері ключем; клямка тримає полотно зачиненим щодня; засувка блокує двері зсередини без ключа. Секрет тримають сувальди — пластини всередині корпусу.

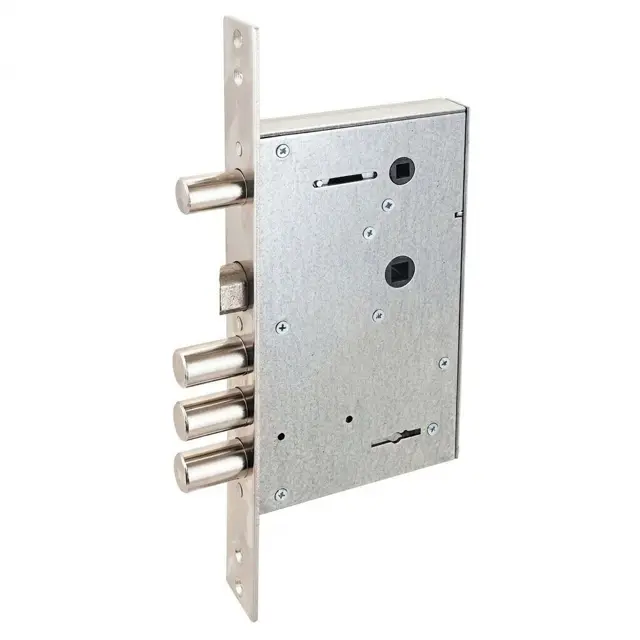

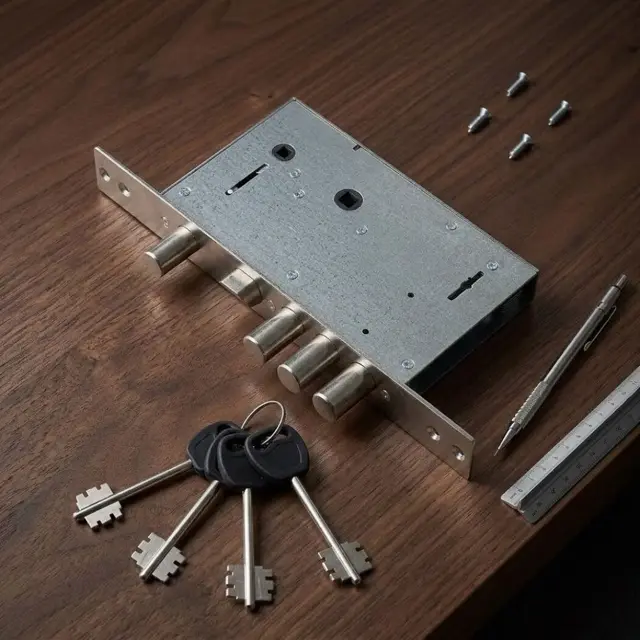

Бексет (дорнмас) — 65 мм, міжосьова відстань між ручкою і ключем — 77 мм, між ручкою і нічною засувкою — 45 мм. Квадрат під ручку 8 × 8 мм, під поворотник засувки — 6 × 6 мм. Ригелі діаметром 15,8 мм, засувка теж має хід 26 мм. Корпус 165 × 97,5 мм, планка 240 × 30 мм завтовшки 2,5 мм із міжосьовою кріплення 210 мм. У комплекті корпус і 4 ключі сувальдного типу.

Модель виготовлена в Китаї як доступний аналог популярної позиції з тими самими посадковими розмірами. Її беруть, коли треба замінити зношений замок такої ж конфігурації і не переробляти двері, або поставити нижній замок із нічною засувкою в бюджет. Якщо ви шукаєте замок без ручки, суто верхній, — це інша конструкція: тут є і клямка, і квадрат під ручку.

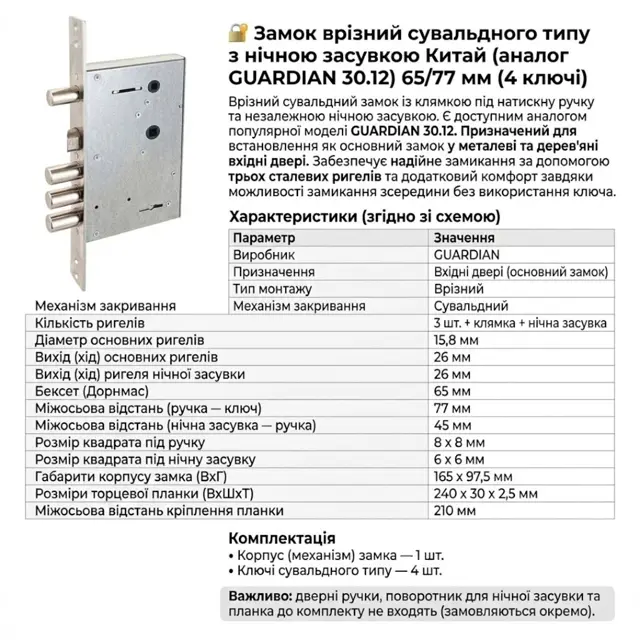

Технічні характеристики

Кому підійде і як обрати

• Основним замком у вхідні металеві двері квартири — з ручкою для щоденного користування і нічною засувкою на вечір.
• На заміну зношеного замка тієї ж конфігурації: якщо збігаються бексет 65 мм і міжосьова 77 мм, двері переробляти не треба.
• У дерев'яні вхідні двері будинку або тамбура, де потрібен один вузол і на защіпку, і на замикання, і на блокування зсередини.
• У квартиру, яку здають або де ключі побували в чужих руках: нічна засувка закриває двері незалежно від того, у кого є ключ.
• Не варто брати, якщо на дверях уже стоїть ручка з іншою міжосьовою відстанню і міняти її ви не плануєте: отвори не збіжаться.

Сумісність і монтаж

• Докупити треба натискну ручку під квадрат 8 × 8 мм і міжосьову 77 мм, накладку на сувальдну щілину (ззовні сталеву захисну, зсередини декоративну) і поворотник нічної засувки під квадрат 6 × 6 мм, якщо його немає у ваших дверях.
• Циліндр не потрібен: механізм сувальдний, ключі йдуть у комплекті. Відповідну планку в коробці перевірте на три отвори під основні ригелі та окремий отвір під ригель засувки.
• Перед покупкою зніміть старий замок і виміряйте бексет від планки до осі ключа (65 мм), міжосьову між ручкою і ключем (77 мм), відстань до отвору засувки (45 мм), планку (240 × 30 мм) і крок отворів її кріплення (210 мм).
• Установлення в готову кишеню — до години з викруткою, у дерев'яних дверях додасться врізка стамескою. Не впевнені в розмірах — надішліть фото торця дверей зі знятою планкою і прикладеною лінійкою.

Що означає «аналог» і чи стане замок замість GUARDIAN 30.12

Аналог — це збіг посадкових розмірів, а не однакові ключі й не та сама фабрика. Ключі від старого замка до нового не підійдуть, у комплекті йдуть свої 4. Що справді має збігтися: бексет 65 мм, міжосьова 77 мм між ручкою і ключем, 45 мм до отвору засувки, розмір планки 240 × 30 мм і крок її кріплення 210 мм. Якщо все сходиться, ручка і накладки лишаються на своїх отворах.

Порівнюйте не за назвою, а за старим замком у руках. Найчастіша розбіжність — висота планки: замок підходить за бексетом, а планка інша, і на торці лишається слід від попереднього паза. Друге місце — відповідна планка коробки: отвори мають стояти рівно проти ригелів, інакше ключ не докрутиться. Обидві проблеми вирішуються, але про них краще знати до покупки.

Ручка, накладки і поворотник: що докупити до замка

Замок продається як корпус із ключами, решта фурнітури підбирається окремо. Перше — натискна ручка: квадрат 8 × 8 мм, міжосьова 77 мм. Якщо берете ручку на суцільній планці, ця цифра критична; ручка на окремих розетках менш вимоглива, бо ключова щілина закривається своєю накладкою. Друге — накладка на сувальдну щілину: ззовні сталева, бажано зі шторкою, зсередини звичайна декоративна.

Третє — поворотник нічної засувки під квадрат 6 × 6 мм. Він ставиться тільки зсередини, ззовні на цьому місці нічого немає і бути не повинно. Плануючи фурнітуру, розкладіть усі три отвори на аркуші в масштабі: ручка, ключ і засувка стоять близько один до одного, і накладки не мають перекриватися. Це десять хвилин роботи, які рятують від зайвої покупки.

Як зрозуміти, що замок пора міняти

Перший сигнал — ключ доводиться шукати в щілині й ловити положення, у якому він піде. Це зношені сувальди: пластини вже не тримають точних висот, і механізм працює на межі. Другий — ригелі виходять не на повний хід або ключ зупиняється на середині оберту; тут спершу перевіряють двері, бо на відчинених ключ має ходити м'яко.

Третій сигнал — клямка перестала повертатися пружиною або двері не тримаються, поки не замкнеш ключем. У всіх цих випадках сувальдний механізм не ремонтують по частинах: корпус міняють цілком, бо серцевини, яку можна замінити окремо, у ньому просто немає. Заміна на модель із тими самими посадковими розмірами — робота на годину.
