1/6Замок врізний додатковий під циліндр 3 ригеля GUARDIAN 32.01
Чому обирають цю модель

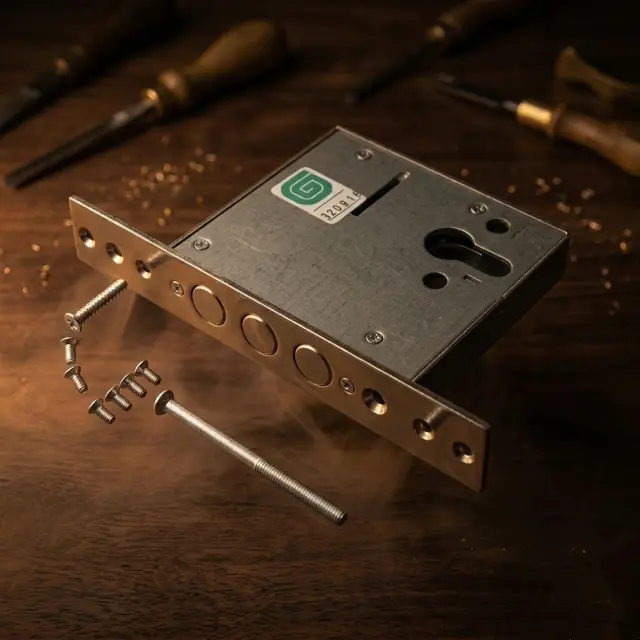

Циліндр виймається після викручування одного гвинта в торці дверей, тож зміна секрету — питання кількох хвилин без демонтажу корпусу. Це головна перевага замка під циліндр: загублені ключі не означають заміну всього механізму.

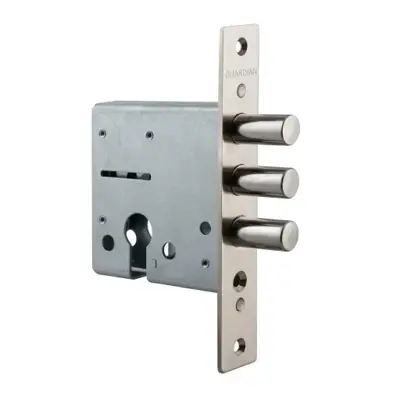

Три сталеві ригелі виходять із торця на 26 мм і глибоко заходять у коробку. Такий виніс тримає полотно навіть при невеликому перекосі дверей, а навантаження при спробі відтиснути двері лягає одразу на три точки, а не на одну.
Відстань 65 мм від планки до осі циліндра збігається з більшістю верхніх замків такого класу. При заміні старого замка з тим самим бексетом отвір під циліндр у листах дверей лишається на місці, і накладка стає на свої гвинти.
Виробник призначає модель для вхідних і внутрішніх дверей обох типів. Корпус 104 × 97,5 мм заходить у кишеню металевого полотна між ребрами жорсткості, а в дерев'яних дверях лишає достатньо матеріалу навколо врізки.

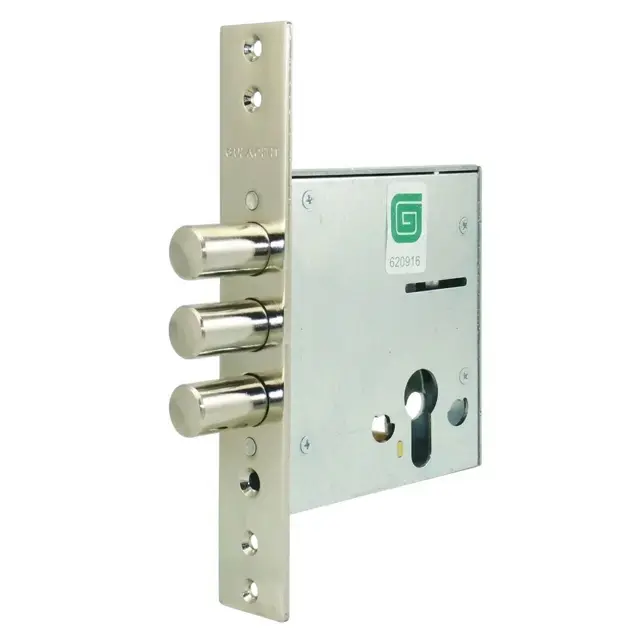

Торцева планка завтовшки 2,5 мм перекриває паз на торці полотна, відстань між отворами кріплення — 165 мм. Ширина 30 мм відповідає звичайному пазу під планку, тому при заміні замка того ж класу торець не доведеться підрізати.
Що в коробці
- Корпус (механізм) замка — 1 шт.
Опис і характеристики
Врізний замок під циліндр GUARDIAN 32.01 — додатковий (верхній) замок для вхідних металевих і дерев'яних дверей. Замикають полотно три масивні сталеві ригелі, а секрет тримає окремий євроциліндр, який вставляється в корпус і кріпиться гвинтом через торець. Саме цю серцевину в побуті називають личинкою: її можна замінити окремо, не чіпаючи сам замок.

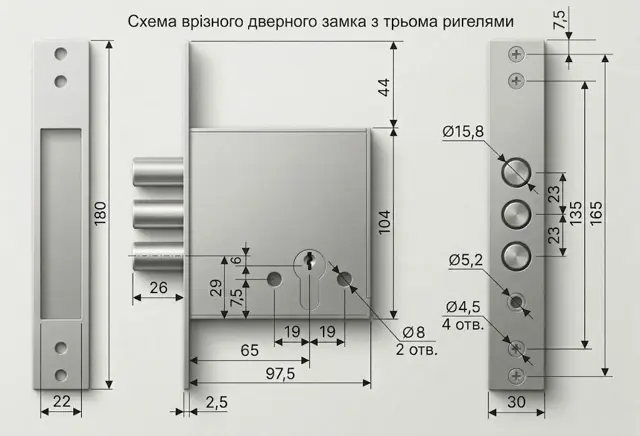

Бексет (дорнмас) — 65 мм від торцевої планки до осі циліндра. Ригелі діаметром 15,8 мм виходять із торця на 26 мм, корпус має габарити 104 × 97,5 мм, торцева планка — 180 × 30 мм завтовшки 2,5 мм із міжосьовою відстанню кріплення 165 мм. У комплекті йде тільки корпус замка: циліндр і ключі до нього підбирають окремо під товщину ваших дверей.
Модель беруть, коли верхній замок має бути простим в обслуговуванні: змінився склад мешканців, загубилася зв'язка, здали квартиру — міняють серцевину за кілька хвилин і не переробляють двері. Від сувальдних верхніх замків цієї серії він відрізняється саме знімним секретом, а від нижніх моделей — тим, що клямки під натискну ручку тут немає.

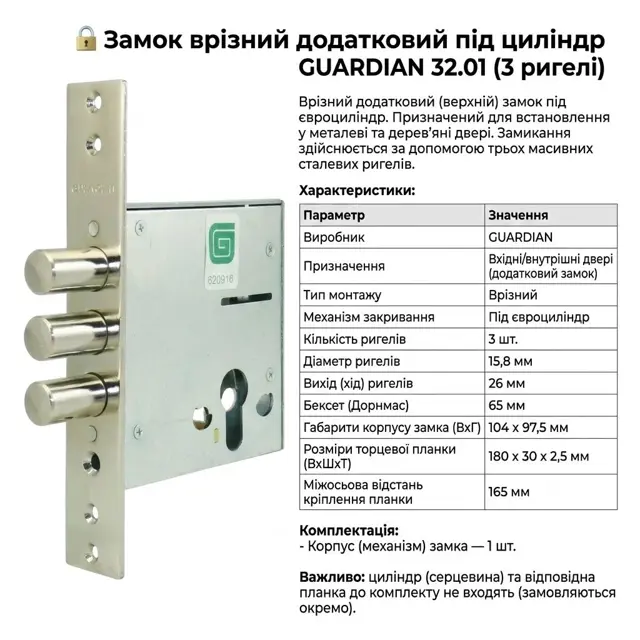

Технічні характеристики
| Виробник | GUARDIAN |
| Модель | 32.01 |
| Тип | Врізний додатковий (верхній) замок |
| Механізм | Під євроциліндр |
| Призначення | Вхідні та внутрішні двері, металеві й дерев'яні |
| Кількість ригелів | 3 шт. |
| Діаметр ригелів | 15,8 мм |
| Хід ригелів | 26 мм |
| Бексет (дорнмас) | 65 мм |
| Корпус (В × Г) | 104 × 97,5 мм |
| Торцева планка (В × Ш × Т) | 180 × 30 × 2,5 мм |
| Міжосьова відстань кріплення планки | 165 мм |
| Циліндр у комплекті | Немає, підбирається окремо |
Кому підійде і як обрати
- Верхнім замком на вхідні двері квартири в парі з основним замком під ручку — коли важливо мати змогу швидко змінити секрет.
- У двері, які ви здаєте в оренду або якими користується багато людей: серцевину міняють між мешканцями, корпус лишається в дверях.
- На заміну старого верхнього замка під циліндр, якщо збігаються бексет 65 мм і розмір планки — двері переробляти не треба.
- У дерев'яні вхідні двері будинку чи тамбура, де потрібен другий рубіж, а важкий сувальдний замок ослабив би полотно.
- Не варто ставити його єдиним замком на вуличні двері без броненакладки: циліндр — найдоступніша ззовні деталь, і його треба закрити.
Сумісність і монтаж
- До замка обов'язково докуповують євроциліндр стандартного профілю (DIN) із ключами, накладку на нього ззовні й декоративну зсередини. Ручка не потрібна: клямки під натискну ручку в цьому корпусі немає.
- Довжину циліндра підбирають за товщиною полотна з накладками: виміряйте від центру кріпильного гвинта до зовнішнього краю накладки і так само в бік кімнати. Половинки можуть бути різними, а виступ циліндра за накладку допустимий лише мінімальний.
- Перед покупкою самого замка звірте: бексет 65 мм, планку 180 × 30 мм, міжосьову її кріплення 165 мм, кишеню під корпус 104 × 97,5 мм і отвори в коробці під ригелі 15,8 мм. Установлення в готову кишеню — до півгодини з однією викруткою.
- Не знаєте, який циліндр потрібен саме вашим дверям, — надішліть фото торця з лінійкою і фото дверей із боку вулиці, підкажемо довжину половинок і виконання.
Який циліндр підібрати до замка під євроциліндр
Корпус розрахований на циліндр стандартного профілю DIN — той самий, що стоїть у більшості вхідних дверей. Підбирають його за двома параметрами. Перший — довжина половинок: міряють від центру кріпильного гвинта в торці до зовнішньої площини накладки з кожного боку. Другий — виконання: ключ-ключ, коли двері мають відмикатися ключем з обох боків, або ключ-вертушка, коли зсередини зручніше замикатися поворотом без ключа.
Головна помилка при підборі — брати серцевину «з запасом». Циліндр, який виступає за накладку більш ніж на кілька міліметрів, легко захопити інструментом і виламати разом із частиною корпусу. Закороткий теж поганий: ключ упирається в накладку і не заходить до кінця. Тому міряють по факту, з тими накладками, які стоятимуть на дверях, а не по голому полотну.
Як замінити циліндр у цьому замку за кілька хвилин
Порядок такий: відчиніть двері, знайдіть у торці полотна гвинт, який проходить через корпус замка нижче ключової щілини, і викрутіть його. Вставте ключ у циліндр і поверніть на невеликий кут — так кулачок стає врівень із корпусом і серцевина виходить назовні. Потягніть циліндр на себе; якщо не йде, ще трохи покрутіть ключ.
Нову серцевину заводять у той самий отвір, тримаючи ключ у тому ж положенні, вирівнюють отвір під гвинт і затягують гвинт без фанатизму — перетягнутий гвинт затискає механізм, і ключ ходитиме туго. Далі обов'язково перевірте роботу при відчинених дверях: ключ має вільно робити повний хід, а ригелі — виходити на 26 мм і повертатися назад до упору.
Чому циліндр не повинен виступати за накладку
Замок під циліндр надійний рівно настільки, наскільки захищена сама серцевина. Її слабке місце — виступ за площину накладки: за кілька міліметрів металу можна зачепитися газовим ключем і зламати циліндр по лінії кріпильного гвинта. Тому правильний підбір довжини — це не про естетику, а про те, чи витримає замок хвилину роботи інструментом.
Другий рубіж — броненакладка: сталевий диск або пластина, яка закриває циліндр ззовні й обертається разом із рукою, не даючи затиснути серцевину. Для верхнього замка на вхідних дверях будинку її ставлять майже завжди. Накладка має підходити під бексет 65 мм і закривати отвір повністю; надішліть фото дверей — підкажемо, яка стане.
Відгуки покупців
Ваш відгук
Дивіться також · GUARDIAN
Питання перед покупкою
Чи входить циліндр у комплект?
Ні. У коробці лише корпус замка. Євроциліндр із ключами та накладки підбирають окремо — за товщиною ваших дверей і потрібним виконанням.
Який циліндр підходить до GUARDIAN 32.01?
Будь-який стандартного профілю DIN — найпоширеніший тип серцевини для вхідних дверей. Довжину половинок міряють від центру кріпильного гвинта до зовнішнього краю накладки з кожного боку.
Що краще для верхнього замка — ключ-вертушка чи ключ-ключ?
Вертушка зручніша: зсередини двері замикаються поворотом без ключа. Ключ-ключ беруть, коли поруч із замком є скло або отвір, через який до вертушки можна дістатися ззовні.
Чи можна замінити личинку самому?
Так. Викрутіть гвинт у торці дверей, вставте ключ і трохи поверніть, витягніть стару серцевину, заведіть нову і затягніть гвинт. Перевіряти хід ключа треба при відчинених дверях.
Чи потрібна ручка до цього замка?
Ні, це додатковий замок без клямки. Він тільки замикає двері ригелями, а ручку тримає основний нижній замок.
Чи підійде замок у дерев'яні двері?
Так, у характеристиках зазначені і металеві, і дерев'яні двері. Корпус 104 × 97,5 мм заходить у полотно без ризику ослабити його, якщо двері мають нормальну товщину.
