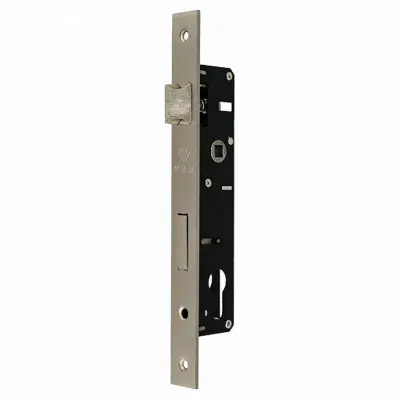

Замок врізний вузькопрофільний з роликом FZB 155 планка 23 мм BS 20 мм нікель Китай

Вузькопрофільний замок під циліндр FZB 155 з роликовою защіпкою — механізм для дверей і хвірток із вузького профілю: ПВХ, профільна труба, алюміній, розсувні ворота. Бексет усього 20 мм і планка 23 мм завширшки дозволяють поставити його в стулку, куди звичайний врізний замок не влазить. Квадрата під ручку немає — двері притримує підпружинений ролик, а замикає ригель від євроциліндра.

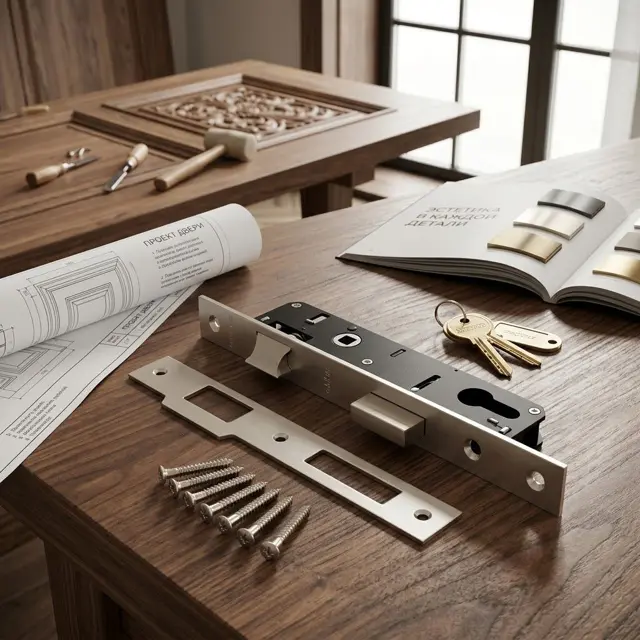

Лицьова планка 240 мм завдовжки, покриття нікель; корпус заввишки 172,5 мм і завглибшки близько 35 мм; кріпильні отвори на планці — 13 мм від краю до найближчого і 214 мм між крайніми. Ролик реверсивний, тобто підходить для лівих і правих дверей, і має регульований виліт — його підлаштовують під зазор між стулкою і рамою. У комплекті механізм і кріпильні гвинти; циліндр докуповують.

Це правильний вибір для хвіртки, дверей у підсобку чи майстерню з профільної труби, розсувних воріт і вузьких ПВХ-дверей, де потрібно замикати на ключ, а ручку ставити нема куди. Зсередини зручно мати циліндр із вертушкою — тоді двері відчиняють без ключа. Не підійде, якщо потрібна натискна ручка з язичком: тут її просто нема до чого приєднати.

Технічні характеристики

Кому підійде і як обрати

• Для хвіртки чи дверей із профільної труби на подвір'ї, у гаражі, майстерні — замикати на ключ без ручки.
• Для розсувних воріт і дверей із вузького алюмінієвого або ПВХ-профілю, де глибина стулки не дозволяє поставити звичайний замок.
• На заміну старого вузького замка з роликом: планка 23 мм, бексет 20 мм і 214 мм між гвинтами — у готовий паз.
• Для дверей санвузла чи підсобки в приміщенні з профільними перегородками, де ручка не потрібна, а замикання — ключем або вертушкою.
• Не варто брати, якщо на дверях має бути натискна ручка: квадрата в корпусі немає. І не як єдиний замок на вхідні двері житла — це механізм для хвірток і підсобних дверей.

Сумісність і монтаж

• Докупити: євроциліндр під товщину профілю з накладками — для хвіртки зручний ключ-вертушка, щоб зсередини відчиняти без ключа; накладки під циліндр; відповідну планку на раму під ролик і ригель, якщо старої нема. Скоба або будь-яка ручка без квадрата — за бажанням.
• Звірте: бексет 20 мм (планка — центр циліндра), ширину паза під планку 23 мм, довжину планки 240 мм, відстань між крайніми гвинтами 214 мм, глибину профілю під корпус близько 35 мм і висоту 172,5 мм.
• Установлення — до півгодини: вирізати або звірити паз у профілі, вставити механізм, прикрутити планку, відрегулювати виліт ролика гвинтом, поставити циліндр і закріпити його торцевим гвинтом, виставити відповідну планку на рамі. Викрутка; для нового паза в профільній трубі — болгарка або лобзик по металу.
• Надішліть фото торця стулки з лінійкою — підкажемо, чи стане FZB 155 у ваш профіль і який циліндр брати.

Замок без квадрата під ручку: як працює ролик і навіщо циліндр із вертушкою

У FZB 155 немає отвору під квадрат, тож натискну ручку до нього не приєднати — і це не недолік, а логіка вузьких дверей. Стулку тримає підпружинений ролик: зачиняєте — він закочується у відповідну планку, тягнете — виходить. Скоба потрібна лише щоб було за що взятися. Замикаються двері ригелем, який висуває євроциліндр.

Оскільки відчинити замкнені двері можна тільки ключем або вертушкою, для хвіртки й підсобки логічно брати циліндр ключ-вертушка: зсередини повернули — вийшли, зовні відімкнули ключем. Ключ-ключ ставлять там, де з обох боків потрібен ключ — на ворота між двома дворами чи двері складу. Ключів у комплекті замка немає — вони йдуть із серцевиною.

Бексет 20 мм і планка 23 мм: у який профіль стане FZB 155

Бексет — відстань від зовнішньої площини лицьової планки до центру отвору під циліндр; 20 мм — це дуже мало, тому замок призначений для профілю, у якому глибина стінки не дозволяє більше. Корпус іде вглиб приблизно на 35 мм — стільки вільного місця має бути в камері профілю або трубі за планкою. Висота корпусу 172,5 мм, паз під нього вирізають по цій довжині з невеликим запасом.

Планка 23 мм завширшки і 240 мм завдовжки: якщо міняєте старий замок, звірте ширину паза і отвори кріплення — 13 мм від краю планки до найближчого отвору і 214 мм між крайніми гвинтами. Якщо отвори не збігаються, у профільній трубі їх легко просвердлити наново, а в ПВХ краще потрапити в армування.

Як виміряти й поставити замок у профільну трубу або ПВХ-двері

Розмітьте на торці стулки паз під корпус: 172,5 мм у висоту з запасом на кілька міліметрів і ширину під планку 23 мм, на глибину 35 мм. У профільній трубі паз ріжуть болгаркою або лобзиком, у ПВХ — фрезою або лобзиком до армування. Вставте механізм, закріпіть планку гвинтами з комплекту.

Далі — циліндр: вставте його в отвір, зафіксуйте торцевим гвинтом під планкою, перевірте, що ключ обертається вільно. Зачиніть двері й позначте, куди приходять ролик і ригель, — там кріпиться відповідна планка на рамі. Останній крок — гвинтом на корпусі підлаштувати виліт ролика, щоб двері зачинялися з чітким клацанням і не брязкали на вітрі.
