Замок врізний вузькопрофільний з роликом FZB 155 бексет 20mm нікель

Замок врізний вузькопрофільний FZB 155 — механізм для металопластикових, алюмінієвих і металевих дверей з вузьким профілем, у якому замість звичайного пружинного язичка стоїть ролик. Це той тип замка, який ставлять у двері магазинів, офісів, аптек і торгових центрів: там полотно вузьке, потік людей великий, а на дверях зазвичай стоїть стаціонарна ручка-скоба.

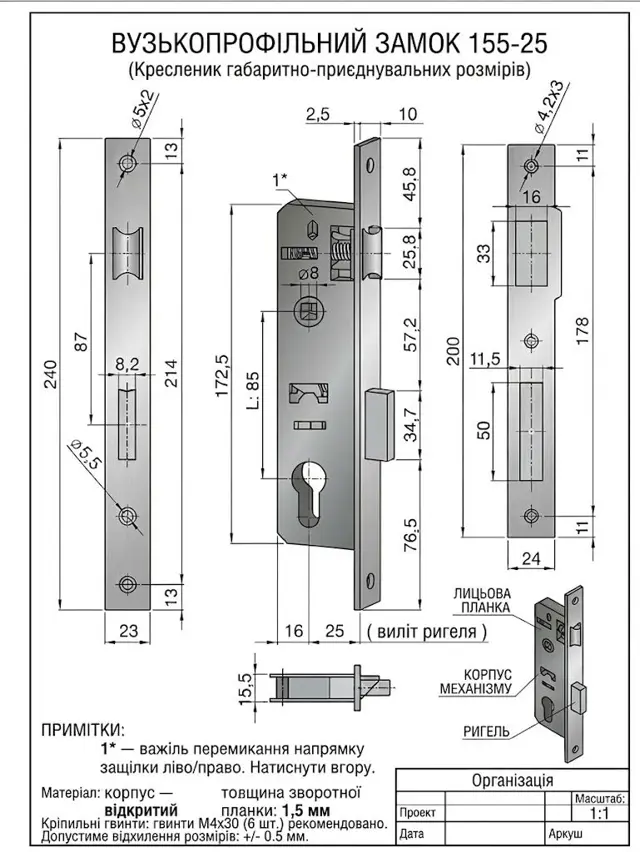

Бексет — 20 мм: саме на таку відстань від краю торцевої планки заглиблений робочий вузол, тому корпус влізає у вузьку камеру профілю. Загальна глибина корпусу 36 мм (20 мм бексет плюс 16 мм), товщина корпусу 15,5 мм, висота 172,5 мм. Торцева планка 240 × 23 мм завтовшки 2,5 мм, міжцентрова відстань кріпильних отворів 214 мм, від країв планки до отворів — по 13 мм.

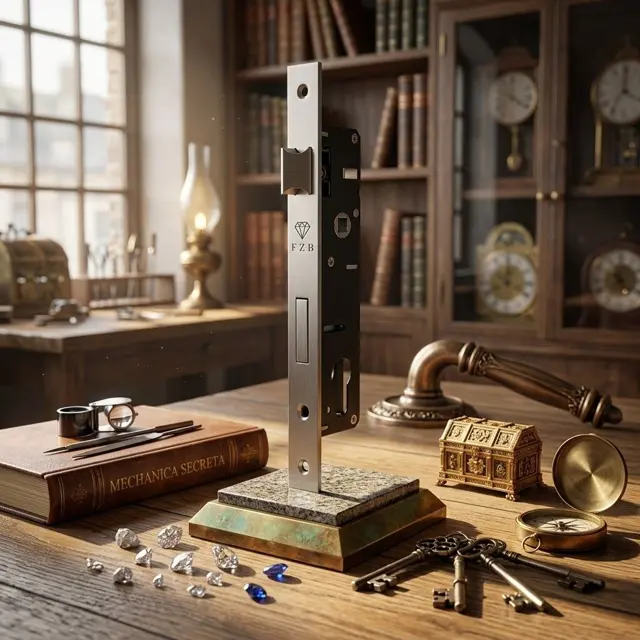

Ригель має висоту 34,7 мм і товщину 8,2 мм, а виходить із торця на 15 мм — це силовий елемент, який тримає стулку зачиненою на ключ. Ролик заввишки 32 мм працює як защіпка повсякденного режиму: він утримує двері причиненими, поки їх постійно відчиняють і зачиняють, і має регульований виліт до 12 мм.

Технічні характеристики

Кому підійде і як обрати

• Вхідні групи магазинів, офісів, аптек, торгових центрів — там, де двері відчиняють сотні разів на день і потрібен м'який хід без гуркоту.
• Металопластикові та алюмінієві двері з вузькою профільною камерою, куди замок для дерев'яних дверей із великим бексетом фізично не заходить.
• Металеві двері з вузьким полотном, у яких стоїть стаціонарна ручка-скоба, а не натискна ручка.
• Заміна старого вузькопрофільного замка, коли ролик перестав тримати двері або ригель почав заїдати: якщо збігаються бексет 20 мм, планка 240 × 23 мм і кріплення 214 мм, механізм стає на місце без нових отворів.
• Не підійде для звичайних дерев'яних міжкімнатних дверей: там бексет більший, а вузька планка 23 мм не закриє наявний паз.

Сумісність і монтаж

• Перед покупкою зніміть старий замок і звірте розміри: бексет 20 мм, торцеву планку 240 × 23 мм, міжцентрову відстань кріпильних отворів 214 мм і товщину корпусу 15,5 мм — вона має вільно входити в камеру профілю.
• У профільних дверях такий замок зазвичай працює в парі з циліндровим механізмом, а на полотні стоїть стаціонарна ручка-скоба. Довжину циліндра підбирають за товщиною профілю з накладками, тому цей розмір міряють окремо і вже за фактом.
• Заміна вузькопрофільного замка — робота на пів години однією хрестовою викруткою: викрутити гвинти планки, витягнути корпус угору вздовж камери, вставити новий, наживити гвинти й перевірити хід ригеля при відчинених дверях, а вже потім затягти.
• Не знаєте, який замок стоїть у ваших дверях — надішліть фото торця стулки зі знятою планкою і заміряну лінійкою відстань між кріпильними отворами: підкажемо, чи підійде ця модель.

Бексет 20 мм: чому для профільних дверей потрібен вузький замок

Бексет — це відстань від краю торцевої планки до осі робочого вузла замка. У дверей із дерева чи металу з широким полотном він великий, бо є куди заглибити корпус. У металопластиковому й алюмінієвому профілі місця майже нема: усередині стулки йде вузька камера з армуванням, і корпус замка має вміститися саме в неї.

У цієї моделі загальна глибина корпусу — 36 мм: 20 мм бексет плюс 16 мм механізму за віссю, а товщина корпусу 15,5 мм. Перш ніж брати замок, переконайтеся, що ці числа менші за внутрішній розмір вашої камери. Найпростіше — зняти старий замок і поміряти його: якщо він тієї ж геометрії, нова модель стане без доробок.

Як відрегулювати ролик і прибрати продування дверей

Ролик у цьому замку має регульований виліт — до 12 мм. Це і є інструмент проти двох найчастіших проблем профільних дверей: слабкого притиску, коли з-під стулки тягне, і надто тугого ходу, коли двері доводиться дотискати плечем. Замість того щоб пересувати відповідну планку на рамі, ви змінюєте виліт самого ролика і підганяєте зазор під фактичний стан дверей.

Порядок простий: зачиніть двері й подивіться, чи щільно стулка сідає по всьому периметру ущільнювача. Якщо десь є просвіт — збільшуйте виліт ролика невеликими кроками, щоразу перевіряючи, чи не стало важко зачиняти. Правильно виставлений ролик тримає двері причиненими без зусилля, а ущільнювач стискається рівно.

Як замінити замок у металопластикових дверях самому

Спершу зніміть ручку-скобу або натискну ручку і викрутіть гвинт кріплення циліндра, якщо він стоїть. Далі викрутіть гвинти торцевої планки — у цієї моделі вони на відстані 214 мм один від одного, по 13 мм від країв планки. Після цього корпус витягується вздовж камери; інколи його треба трохи покачати, бо ущільнювач і фарба тримають планку.

Новий замок заводять у камеру тим самим шляхом, вирівнюють планку врівень із торцем стулки і наживлюють гвинти, не затягуючи. Перевірте роботу при відчинених дверях: ригель має виходити на 15 мм рівно й без закусування, ролик — вільно втискатися в корпус.
