Замок врізний під євроциліндр 62 мм FZB 9011 SR-3R AB бронза

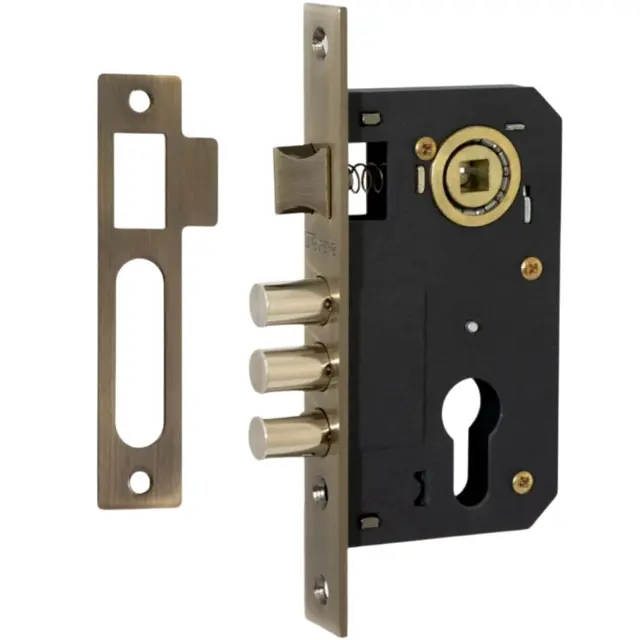

Врізний замок FZB 9011 SR-3R — механізм під євроциліндр для міжкімнатних і дерев'яних дверей, які замикають ключем: кабінет, комора, кімната з інструментом чи документами. Трійка круглих ригелів заходить у відповідну планку на коробці, а секрет живе в окремій серцевині, яку добирають під потрібний тип ключа. Ручка й циліндр не входять у комплект — саме тому такий замок беруть, коли фурнітуру збирають під себе.

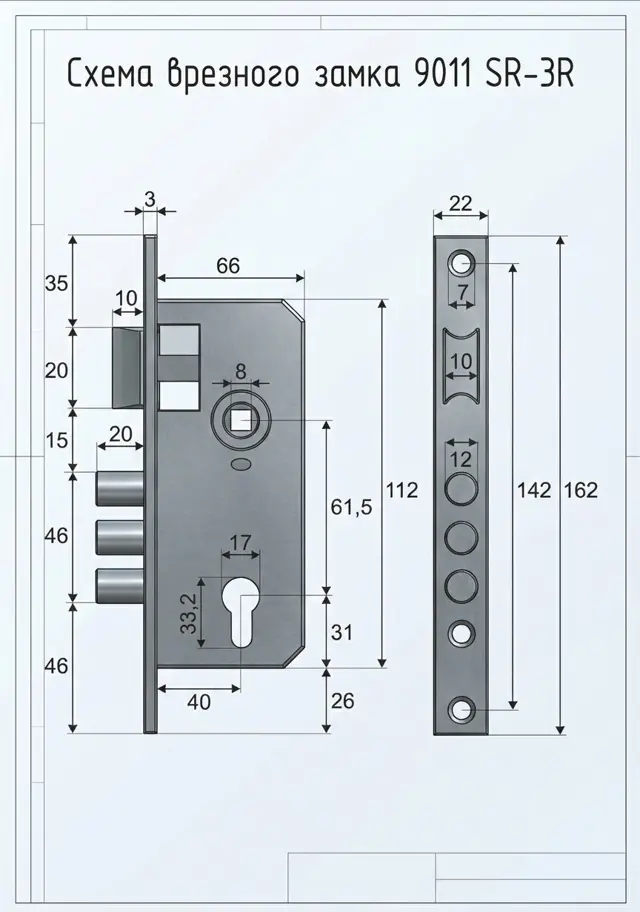

Ключові розміри для підбору: бексет 40 мм — від краю торцевої планки до центру квадрата під ручку, і міжосьова, позначена в моделі як 62 мм; за технічною схемою виробника це 61,5 мм. Отвір під серцевину розрахований на профільний циліндр стандарту DIN. Відповідна планка з готовими отворами під три ригелі йде в коробці разом із корпусом.

Виконання 3R у серії 9011 — це саме три круглі ригелі, на відміну від версії з одним плоским. Різниця не лише в кількості точок: у них різні відповідні планки, тому при заміні одного виконання на інше паз у коробці доведеться перерізати. Якщо ви ставите замок у нові двері й вибираєте вперше, версія з трьома ригелями дає щільніший притиск полотна по всій висоті замка.

Технічні характеристики

Кому підійде і як обрати

• Для міжкімнатних дверей, які регулярно замикають ключем: кабінет, комора, кімната з робочим обладнанням.
• Для дверей у будинку з дітьми, коли треба надійно закрити доступ у майстерню чи технічне приміщення.
• На заміну зношеного замка тієї ж схеми з трьома ригелями — планка й посадкове місце зазвичай збігаються.
• У нові дерев'яні двері, коли фурнітуру збирають окремо: корпус зараз, а ручку й циліндр під свій смак.
• Не підійде для вхідних дверей квартири й для санвузла: для вулиці замок замалий, а під WC-фіксатор у нього немає отвору.

Сумісність і монтаж

• До корпусу купують окремо профільний євроциліндр і ручку з квадратом. Циліндр беруть за товщиною полотна з накладками, ручку — з міжосьовою накладки під розмір замка, щоб отвори збіглися.
• Перед покупкою перевірте бексет: приклали лінійку до краю торцевої планки старого замка й дивитесь, де центр квадрата під ручку, має бути 40 мм. Другий розмір — 62 мм між центром ручки й центром циліндра, його міряють по отворах у полотні зі знятою накладкою.
• Врізання в нові двері займає близько години: розмітка по осі ручки, свердління гнізда під корпус, вибірка паза під планку, отвори під квадрат і циліндр, потім підгонка відповідної планки по слідах ригелів. Інструмент — дриль з перовим свердлом, стамеска, викрутка.
• Надішліть фото торця полотна й отворів під ручку зі знятою накладкою — за ними видно, чи збігаються бексет і міжосьова, і чи не доведеться різати новий паз у коробці.

Як виміряти міжосьову відстань і бексет перед покупкою замка

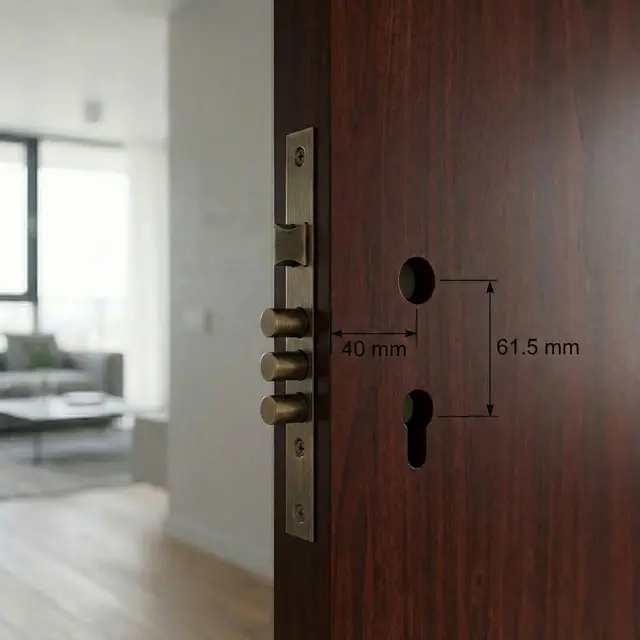

Бексет (його ще звуть дорнмас або вормас) — це глибина посадки: відстань від зовнішнього краю торцевої планки до центру квадрата під ручку. Міряють на знятому замку лінійкою або на дверях: від площини торця до центру отвору під ручку.

Міжосьова відстань — це проміжок між центром квадрата під ручку й центром отвору під циліндр. Її міряють по полотну зі знятою накладкою або по самому замку. У цієї моделі бексет 40 мм, а міжосьова — 62 мм.

Якщо хоч один із двох розмірів не збігається зі старим замком, готуйтеся до роботи по полотну: при іншому бексеті доведеться заново вибирати гніздо, при іншій міжосьовій — свердлити новий отвір під циліндр і шукати накладку, яка перекриє старий. Тому обидва числа звіряють до покупки, а не після.

Скільки ригелів потрібно для міцного замикання

Ригель — це стрижень, який виходить із корпусу в коробку й тримає двері замкненими. Один ригель дає одну точку опори: полотно можна відігнути в місці, віддаленому від нього, і щілина зʼявиться зверху або знизу замка.

Для міжкімнатних дверей три ригелі — це передусім про щільність і рівність притиску, а не про захист від зламу. Полотно у замкненому стані не грає, ущільнювач тисне рівномірно, а сама конструкція менше розхитується від щоденних відчинень.

Для вхідних дверей логіка інша: там рахують не просто кількість ригелів, а їхній діаметр, виліт і кількість незалежних замків на полотні. Міжкімнатний корпус із короткими ригелями на зовнішньому контурі не працює, скільки б їх не було, — там потрібен окремий тип механізму.

Які ручки й накладки підходять до цього замка

Під замок з циліндром беруть ручку з квадратом і накладку з отвором під серцевину: це може бути пара розеток або одна довга планка. Головна умова — міжосьова накладки має збігатися з міжосьовою замка, інакше отвір накладки не сяде на циліндр. У наборах фурнітури цей розмір завжди вказаний.

Розетки зручніші при заміні: кожна ставиться окремо, і невеликі розбіжності старих отворів вони прощають. Планка виглядає монолітніше й краще перекриває сліди попереднього замка, але вимагає точного збігу осей.

Колір накладок логічно брати в один тон із торцевою планкою замка й петлями: торець видно щоразу, коли двері відчинені. Квадрат ручки має вільно входити в корпус і не впиратися — якщо ручка йде туго, справа зазвичай у задирці на квадраті, а не в замку.
