1/6Замок врізний додатковий під циліндр 3 ригелі GUARDIAN 12.01
Чому обирають цю модель

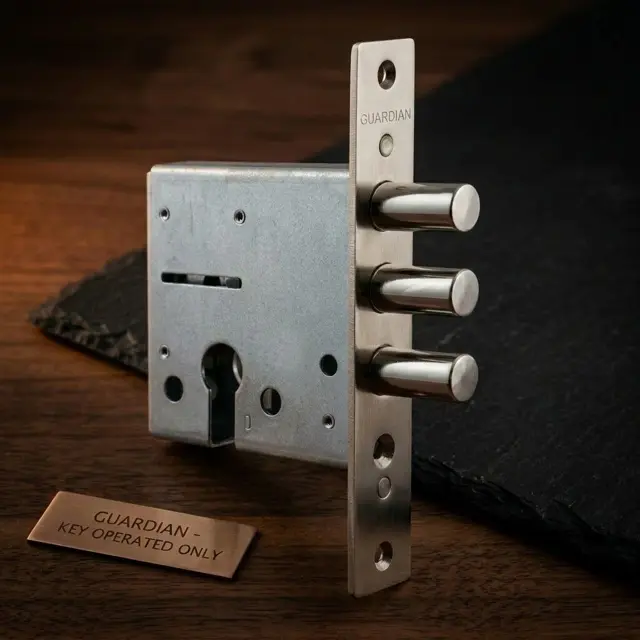

Механізм розрахований під євроциліндр стандартного профілю, який вставляється в корпус і кріпиться гвинтом через торець. Загубили ключі або змінилися мешканці — міняєте тільки серцевину, сам замок лишається в полотні.

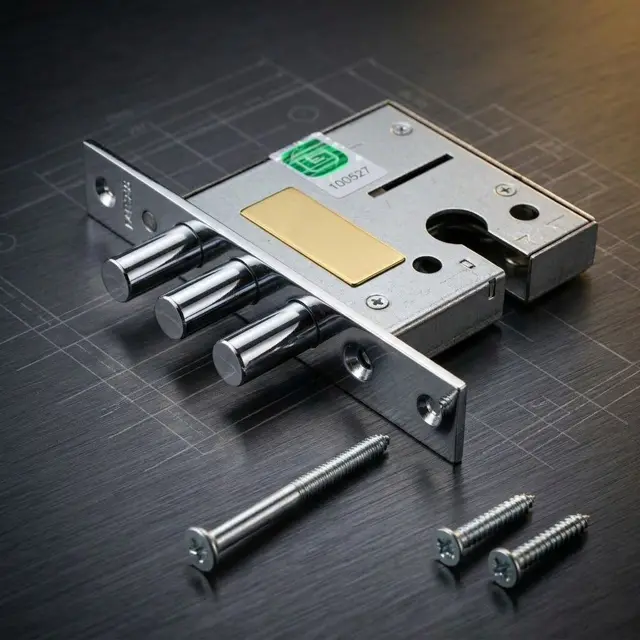

Три ригелі діаметром 13,5 мм виходять із торця на 26 мм і заходять глибоко в коробку. Три точки замикання розподіляють навантаження по висоті полотна, а хід у 26 мм зберігає зачеплення навіть тоді, коли двері від часу трохи просіли.
Бексет 50 мм і корпус 85 × 82 мм означають, що замку потрібна невелика кишеня: він стає і в металеве полотно з тонким профілем, і в дерев'яні двері, де глибокий корпус нікуди подіти.
Виробник призначає 12.01 додатковим замком — він працює в парі з основним, у якого є ручка й защіпка. Вдень користуєтесь нижнім, верхній замикаєте на ніч і на час відсутності.

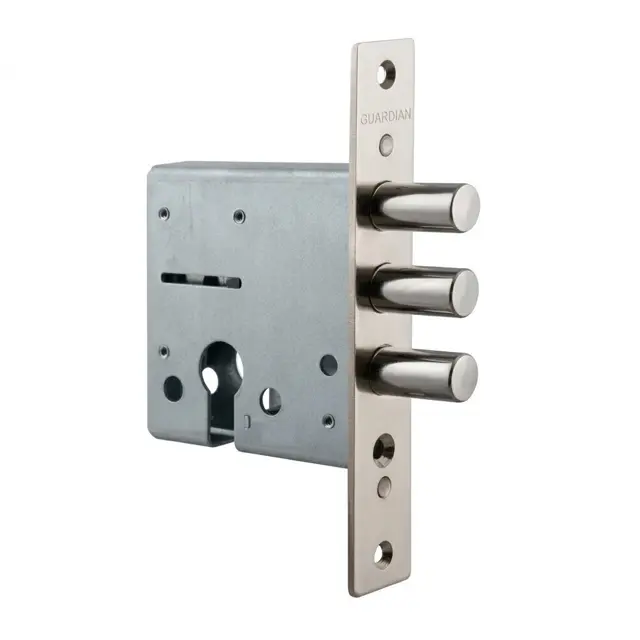

Торцева планка 155 × 26 × 2,5 мм з отворами на відстані 135 мм — розмір, поширений серед верхніх замків під циліндр. Якщо у старого замка ті самі числа, новий стає в готову кишеню без різання полотна.
Що в коробці
- Корпус (механізм) замка — 1 шт.
Опис і характеристики
Врізний замок під циліндр GUARDIAN 12.01 — додатковий, верхній замок для вхідних дверей: і металевих, і дерев'яних. Це компактний механізм без ручки й без клямки, який виконує одну задачу: замикати полотно трьома сталевими ригелями за поворотом ключа в циліндрі. Такий замок ставлять другим, над основним, щоб двері трималися не в одній точці, а по висоті полотна.

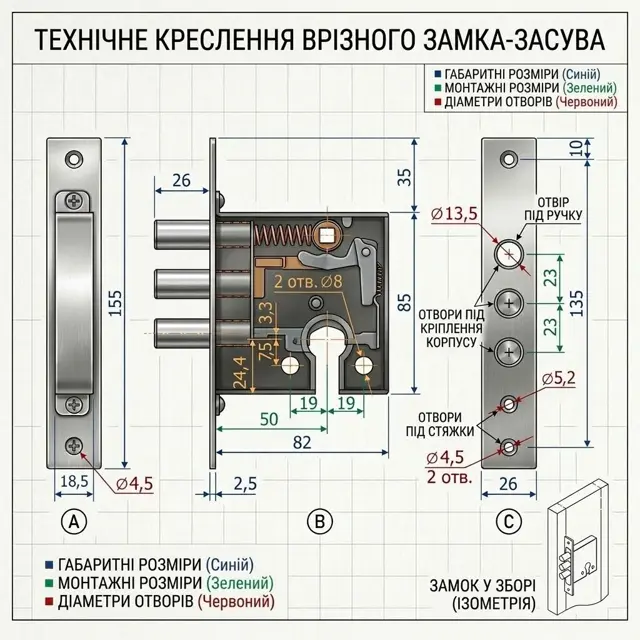

Ригелі діаметром 13,5 мм виходять із торця на 26 мм і заходять в отвори відповідної планки на коробці. Бексет (дорнмас) — 50 мм: від площини торцевої планки до центра отвору під циліндр рівно 50 мм. Корпус невеликий, 85 × 82 мм, торцева планка 155 × 26 × 2,5 мм, кріпильні отвори в ній рознесені на 135 мм. Секрет тут змінний — усередину вставляється євроциліндр стандартного профілю.
Модель однаково доречна на металевих вхідних дверях квартири й на дерев'яних дверях будинку, тамбуру, комори чи майстерні. Від сувальдних верхніх замків вона відрізняється головним: секрет міняється окремо від механізму, тож при втраті ключів ви купуєте новий циліндр, а не новий замок. Від основних замків із ручкою — тим, що клямки тут немає взагалі: полотно фіксується виключно ключем.

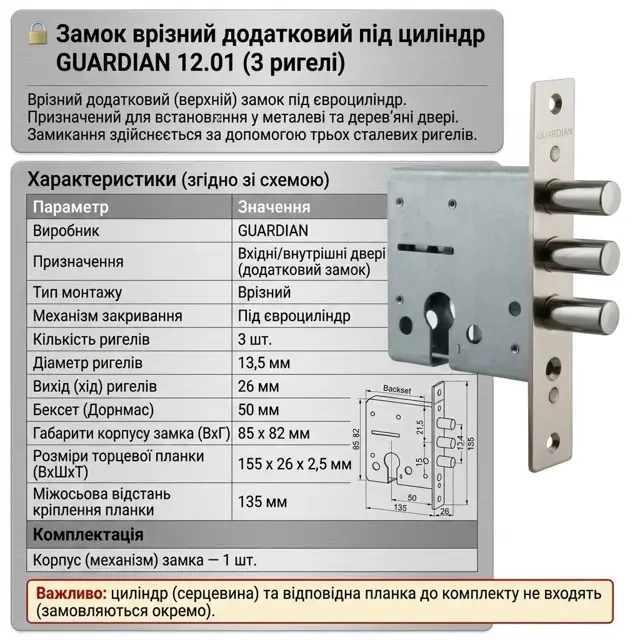

Технічні характеристики
| Виробник | GUARDIAN |
| Модель | 12.01 |
| Тип | Врізний замок під євроциліндр, додатковий (верхній) |
| Призначення | Вхідні та внутрішні двері — металеві й дерев'яні |
| Ригелі | 3 шт., діаметр 13,5 мм |
| Хід ригелів | 26 мм |
| Бексет (дорнмас) | 50 мм |
| Габарити корпусу (В × Г) | 85 × 82 мм |
| Торцева планка (В × Ш × Т) | 155 × 26 × 2,5 мм |
| Міжосьова відстань кріплення планки | 135 мм |
| Ручка, защіпка | Не передбачені — механізм тільки замикає |
| Циліндр | Не входить у комплект, підбирається окремо |
Кому підійде і як обрати
- Металеві вхідні двері квартири — як другий, верхній замок над основним із ручкою.
- Дерев'яні двері будинку, тамбуру, комори чи майстерні, де потрібне замикання ключем без ручки.
- Заміна старого верхнього замка під циліндр із бексетом 50 мм і планкою 155 × 26 мм — стає у наявну кишеню без переробки полотна.
- Житло, де ключі губляться або змінюються мешканці: секрет міняється разом із циліндром, механізм лишається на місці.
- Не підійде як єдиний замок: ручки й защіпки немає, зачинені двері самі не фіксуються — потрібен основний замок у пару.
Сумісність і монтаж
- Докупіть євроциліндр стандартного профілю під товщину полотна і накладку під циліндр (тип PZ) на кожен бік — ззовні краще із захисною шторкою або броненакладкою.
- Звірте зі старим замком чотири числа: бексет 50 мм, довжину планки 155 мм і ширину 26 мм, відстань між кріпильними отворами 135 мм, габарити корпусу 85 × 82 мм. Міряти зручніше, коли старий механізм вийнято з кишені.
- Якщо кишеня готова, заміна займає близько години: викрутити гвинти планки, витягнути старий корпус, вставити новий, зафіксувати циліндр гвинтом через торець, перевірити хід ригелів при відчинених дверях. Інструмент — хрестова викрутка й рулетка.
- Не впевнені, чи стане замок у ваші двері, — надішліть фото торця з відкрученою планкою та лінійкою впоперек корпусу, підкажемо за розмірами.
Як виміряти бексет і планку перед заміною врізного замка
Бексет (дорнмас) — відстань від площини торцевої планки до центра отвору під циліндр. У GUARDIAN 12.01 він дорівнює 50 мм. Виміряти просто: відкрутіть гвинти планки, витягніть старий механізм, покладіть на стіл і прикладіть лінійку від планки до середини круглого отвору. Якщо число інше, отвір у полотні не збіжиться з новим замком і ключ не потрапить у серцевину.
Далі міряють планку: довжина 155 мм, ширина 26 мм, товщина 2,5 мм, відстань між центрами кріпильних отворів 135 мм. Ширина важлива не менше за довжину — вужча залишить видимий паз, ширша не влізе у фрезеровку. Останнє — глибина кишені: корпус 85 × 82 мм має входити вільно, інакше планка не сяде в площину торця.
Який циліндр підійде до цього замка і як підібрати довжину
Замок розрахований на євроциліндр стандартного профілю — ту саму деталь, яку в побуті називають личинкою або серцевиною. Профіль однаковий у більшості виробників, тому питання лише в довжині та виконанні: ключ-ключ або ключ-вертушка. Для верхнього замка вхідних дверей частіше беруть ключ-ключ, для комори чи майстерні зручніша вертушка.
Довжину підбирають за товщиною полотна разом із накладками: половина циліндра з кожного боку має виступати за накладку буквально на кілька міліметрів. Короткий не дістане до накладки і ключ упиратиметься, задовгий стирчить назовні, і за нього легко зачепитися інструментом. Виміряйте товщину дверей у місці замка й окремо висоту накладок — за цими двома числами підкажемо розмір.
Замок під циліндр чи сувальдний: який ставити верхнім
Два поширені типи врізних замків для вхідних дверей відрізняються тим, де зберігається секрет. У замка під циліндр він у змінній серцевині, і його можна перебрати за кілька хвилин. У сувальдного секрет усередині корпусу — набір сталевих пластин, які піднімає довгий ключ із бородкою; личинки там немає, зате при втраті ключів міняють увесь механізм.
Практичне правило: на вхідних дверях добре працює пара з різних систем — один замок під циліндр, другий сувальдний. Долати доводиться два різні механізми різним інструментом, а це вдвічі більше часу й шуму. GUARDIAN 12.01 у такій парі виступає саме замком під циліндр: компактний, ставиться і в метал, і в дерево, а секрет ви змінюєте самі.
Відгуки покупців
Ваш відгук
Дивіться також · GUARDIAN
Питання перед покупкою
Що таке бексет 50 мм у характеристиках врізного замка?
Це відстань від площини торцевої планки до центра отвору під циліндр. У GUARDIAN 12.01 вона дорівнює 50 мм — саме за нею перевіряють, чи збіжиться новий замок із наявним отвором у полотні.
Чи входить циліндр у комплект замка?
Ні, у комплекті лише корпус механізму. Євроциліндр і накладки купують окремо — так ви самі обираєте довжину під товщину дверей і виконання: ключ-ключ або ключ-вертушка.
Чи можна поставити цей замок у дерев'яні двері?
Так, виробник призначає модель і для металевих, і для дерев'яних дверей. Корпус 85 × 82 мм і бексет 50 мм дозволяють вибрати кишеню навіть у порівняно тонкому дерев'яному полотні.
Чи можна замінити врізний замок самому?
Якщо кишеня готова — так. Викрутити гвинти планки, витягнути старий корпус, вставити новий, зафіксувати циліндр гвинтом через торець і перевірити хід ригелів при відчинених дверях. Робота на годину з хрестовою викруткою.
Які накладки потрібні на замок під циліндр?
Накладка під євроциліндр (тип PZ) на кожен бік полотна. Ззовні краще з захисною шторкою або сталева броненакладка, що закриває торець серцевини. У комплект вони не входять.
Чи достатньо цього замка як єдиного на вхідних дверях?
Ні. Ручки й защіпки в моделі немає, тому зачинені двері самі не тримаються — їх треба замикати ключем. Виробник призначає 12.01 додатковим замком у пару до основного.
