Девіатор у замку: що це і навіщо додаткові ригелі

Девіатор — це додатковий запірний вузол у замку, який виводить окремий ригель не в бік замкової планки, як звичайні ригелі, а вгору, вниз або в бік петель. Потрібен він для двох речей: рівномірно притиснути полотно до коробки по всій висоті й закрити той бік дверей, де ригелів немає взагалі. Додати девіатор до вже встановленого замка майже ніколи не вдається — це частина конструкції корпусу, а не аксесуар.

Що таке девіатор простими словами

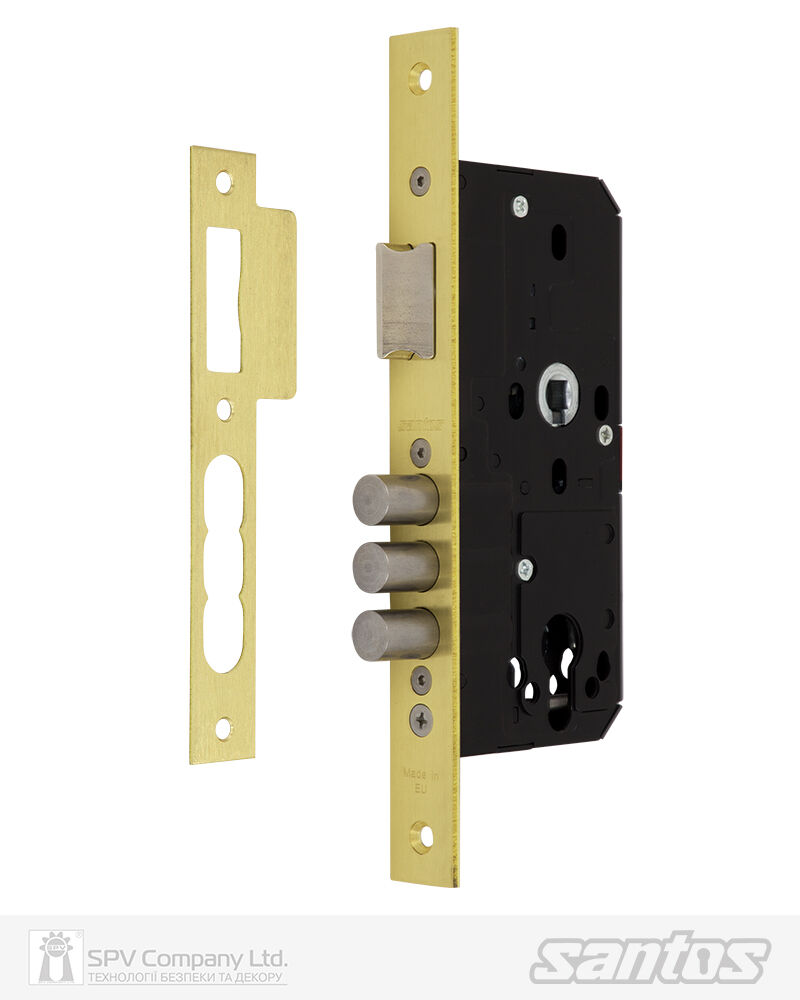

Уявіть звичайний врізний замок. Коли ви провертаєте ключ, із торця дверей виходять два-три ригелі — і всі вони йдуть в один бік, у планку на коробці. Тобто двері тримаються на одній вертикальній лінії, на стороні, протилежній петлям.

Девіатор — це механізм усередині того самого корпусу, який частину зусилля з ключа перекидає в інший напрямок. Тяга йде від основного механізму до окремого запірного вузла, і звідти виходить свій ригель: угору в притолоку, вниз у поріг або вбік, до петель.

Слово прийшло з італійської термінології (deviatore — «той, що відхиляє»), і в українських магазинах його часто пишуть як «девіатор», «відвідний ригель» або просто «додаткове запирання». Суть одна: замок замикається не в одну лінію, а в кілька точок по периметру.

Важливо розуміти, що девіатор не має свого ключа й свого секрету. Він приводиться в рух тим самим ключем, що й основний механізм. Ви просто робите звичні два-три оберти, а замок при цьому виводить ригелі одразу в кілька напрямків.

Навіщо це насправді: притиск і бік петель

Перша причина суто побутова, і саме вона зазвичай тішить власника більше за «безпеку». Рівномірний притиск. Коли двері тримаються тільки на одній вертикальній лінії ригелів, полотно неминуче працює як важіль: угорі й унизу воно прилягає слабше, ніж посередині. Звідси знайомі всім симптоми — протяг із верхнього кута, свист узимку, ущільнювач, який зминається нерівномірно й витирається плямами. З девіатором полотно притискається щонайменше в трьох зонах по висоті, і ущільнювач працює всією довжиною. Про боротьбу зі протягами у нас є окрема стаття.

Друга причина — захисна, і вона стосується найслабшого місця більшості вхідних дверей. Бік петель. З того боку, де стоять завіси, немає жодного ригеля — полотно тримають самі петлі. Якщо двері намагаються віджати саме з цього боку, опір чинить не замок, а зварний шов і металева петля. На дешевих дверях цього опору мало.

Девіатор, виведений у бік петель, змінює картину: тепер полотно фіксоване не тільки на петлях, а ще й ригелем, що заходить у коробку. Віджати його важче, бо зусилля треба прикласти одночасно у двох рознесених точках.

Девіатор і другий контур запирання — це різні речі

Ці два поняття плутають постійно, і продавці іноді самі не розділяють.

• Девіатор — додатковий напрямок від одного й того самого механізму. Один замок, один ключ, кілька точок запирання. Якщо цей замок вийде з ладу, перестають працювати всі його ригелі, зокрема й девіаторні.
• Другий контур запирання — це окремий незалежний замок на тих самих дверях, зазвичай іншого типу: наприклад, циліндровий зверху і сувальдний знизу. Свій корпус, свій ключ, свій механізм. Зламався або заклинив один — другий тримає двері.

Класична схема для вхідних дверей у приватному будинку виглядає так: два замки різних типів (це й є два контури), і хоча б в одного з них — девіатори у бік петель і вгору-вниз. Тоді ви маєте і резервування, і рівномірний притиск. Як підібрати ці два замки, щоб вони не заважали один одному, ми розбирали у гайді про вибір замка для вхідних дверей.

Одна поширена помилка: ставити два однотипні замки з однаковим механізмом. Тоді обидва мають одну й ту саму слабку сторону — і резервування виходить формальним.

Протизнімні штирі з боку петель

Це найдешевший і, мабуть, найнедооціненіший елемент захисту вхідних дверей. Виглядає він як кілька сталевих пальців діаметром 10–16 мм, запресованих у торець полотна з боку петель. У коробці навпроти них зроблені глухі отвори.

Поки двері відчинені, штирі просто стирчать із торця й нічого не роблять. А коли двері зачиняються, вони заходять у свої отвори — і полотно виявляється зафіксованим із боку петель незалежно від замка.

Навіщо це потрібно: якщо петлі зрізати або зруйнувати, полотно все одно не можна зняти й відвести — воно тримається на штирях, як на нерухомих ригелях. Тобто штирі закривають ту саму загрозу, що й девіатор у бік петель, але іншим способом.

Чому вони дешеві й ефективні:

• у них немає жодної рухомої деталі — нема чому ламатися, зношуватися чи замерзати;
• вони не залежать від замка: навіть якщо механізм вийшов з ладу, штирі залишаються на місці;
• ціна питання орієнтовно 200–700 грн за комплект штирів проти кількох тисяч за замок із девіаторами;
• на металевих дверях їх реально доварити пізніше, на відміну від девіатора.

Мінус один, і він суттєвий: штирі працюють лише в тому випадку, коли отвори в коробці зроблені точно, а сама коробка нормально закріплена в стіні. Якщо коробка «гуляє» — сенсу небагато. Тому це робота під зварювальний апарат і рівень, а не під дриль у вихідний.

Де це реально потрібно, а де надлишок

Чесно: девіатори — не універсальне рішення, і платити за них є сенс не завжди.

Виправдано:

• приватний будинок і будь-які двері, що виходять на вулицю чи в двір;
• перший і останній поверхи багатоповерхівки;
• двері висотою понад 2100 мм — тут проблема нерівномірного притиску стоїть особливо гостро, полотно просто довше;
• широке або важке полотно (від 950 мм завширшки чи від 70 кг) — таке полотно з часом веде;
• двері, з яких помітно тягне в кутах, хоча ущільнювач цілий;
• дачі, гаражі, майстерні — усе, що стоїть без нагляду довгими періодами.

Швидше за все, надлишок:

• міжкімнатні двері — там девіатор не потрібен у принципі;
• квартира на середньому поверсі закритого під'їзду з консьєржем, де двері вже мають два контури й нормальні циліндри;
• тамбурні двері на два-три помешкання;
• офісні двері всередині приміщення з охороною;
• ситуація, коли самі двері слабкі. Девіатор у полотні товщиною 40 мм із тонкого металу нічого не врятує: зусилля перейде на стінку полотна, а не на ригель. Спершу двері — потім замок.

Чи можна додати девіатор до наявного замка

Коротка відповідь: зазвичай ні. І ось чому.

Девіатор — не окрема деталь, яку прикручують збоку. Це частина конструкції корпусу замка: усередині має бути передавальний вузол, який знімає рух із головного валу й перекидає його на тягу. Якщо замок спроєктований без цього вузла, у корпусі просто немає ні місця, ні точок кріплення тяги.

Додайте до цього ще три перепони:

• Полотно. Для тяги потрібен канал усередині дверей — іноді це порожнина, яку треба прорізати через ребра жорсткості. На дверях із мінеральним наповнювачем це означає розкриття полотна.
• Коробка. Під ригель девіатора потрібен точний отвір у коробці, а часто ще й підсилювальна планка. Промахнулися на 2 мм — ригель упирається, і двері не зачиняються.
• Геометрія. Тяга має ходити вільно. Якщо полотно за роки провисло, тяга починає заїдати. Як лікувати провисання, ми писали окремо.

Реалістичні варіанти, якщо девіатора немає, а захист треба підсилити:

• замінити замок на модель із вбудованими девіаторами — за умови, що габарити корпусу й міжосьова відстань збігаються;
• доварити протизнімні штирі з боку петель — найдешевший шлях і найшвидший результат;
• додати другий незалежний замок іншого типу, якщо в полотні є місце;
• підсилити саме те, що слабше за все: зазвичай це циліндр і накладка над ним, а не кількість ригелів. Про накладки — у нас є розбір.

Як зрозуміти, чи є девіатор у вашому замку

Не треба нічого розбирати. Три хвилини й чотири перевірки.

• Огляд торця дверей. Відчиніть двері й проверніть ключ на повний хід. Подивіться на торець полотна з боку замка: скільки ригелів вийшло, чи всі вони в одній вертикальній лінії. Якщо є ригелі вгорі й унизу торця, рознесені на 30–50 см від основної групи — це девіатори.
• Огляд боку петель. Пройдіть уздовж торця з боку завіс. Побачили ригель, який рухається при провертанні ключа — це девіатор у бік петель. Побачили нерухомі сталеві пальці, які не реагують на ключ — це протизнімні штирі.
• Огляд коробки. Порахуйте отвори в коробці. Отвори вгорі, внизу й з боку петель — прямий доказ додаткових точок запирання.
• Звук і зусилля. Замок із девіаторами при провертанні дає характерний подвійний звук — спрацьовують дві групи, а зусилля на ключі відчутно більше. Якщо на другому оберті ключ став йти важче, а з торця нічого нового не вийшло — імовірно, тяга заїдає й потрібен огляд.

Ще один орієнтир — паспорт замка. У характеристиках шукайте формулювання «кількість точок запирання» або «ригелі: 3 + 2 девіатори». Якщо написано просто «3 ригелі» — девіаторів немає.

Елемент → від чого захищає → орієнтовна вартість

Цифри дані як діапазон для орієнтації: реальна сума залежить від конструкції дверей, регіону і того, скільки роботи треба зварнику. Для порівняння — повне оновлення фурнітури в квартирі ми розкладали по пунктах в окремому матеріалі.

Що робити в якому порядку, якщо бюджет обмежений

Логіка проста: спочатку закриваємо те, що відкрите найширше, і лише потім додаємо точки запирання. На практиці порядок майже завжди такий.

• Крок 1. Нормальний циліндр із протиштифтами замість базового. Це найдешевша зміна з найбільшим ефектом.
• Крок 2. Протектор або броненакладка над цим циліндром — так, щоб торець не виступав більше ніж на 3 мм.
• Крок 3. Протизнімні штирі з боку петель. Дешево, назавжди, без рухомих деталей.
• Крок 4. Підсилювальна планка на коробку, якщо коробка тонка.
• Крок 5. І тільки тоді — заміна замка на модель із девіаторами або додавання другого контуру.

У LOCKSHUB (дверна фурнітура, склад в Одесі, відправка по Україні) у картці кожного врізного замка вказано кількість точок запирання й наявність девіаторів — це дозволяє порівняти моделі, не гадаючи за фотографією. Підібрати корпус під наявну міжосьову відстань і бекзет допоможемо за фото торця дверей.

І чесне застереження: якщо полотно вже провисло, а коробка ходить у стіні, жоден девіатор ситуацію не виправить — навпаки, тяга почне заїдати, і за рік ви отримаєте замок, що клинить. Спершу геометрія дверей, потім залізо. Загальний огляд теми — у нашому великому посібнику про дверні замки, а самі моделі — в каталозі.
