Замок врізний під євроциліндр 70мм FZB 7045R SN сатин

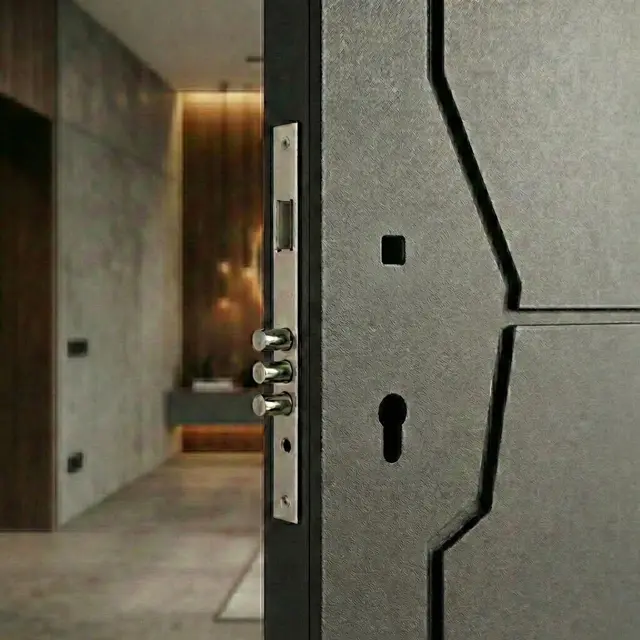

Врізний замок під євроциліндр FZB 7045R SN — механізм для міжкімнатних, офісних і полегшених вхідних дверей із міжосьовою відстанню 70 мм. Це та розмірність, через яку найчастіше й шукають заміну: 70 мм трапляється рідше за поширені 85 мм, і ручку на планці до таких дверей треба брати саме під свій розмір. Секрет забезпечує окремий циліндр (серцевина), який ви підбираєте під потрібний рівень захисту.

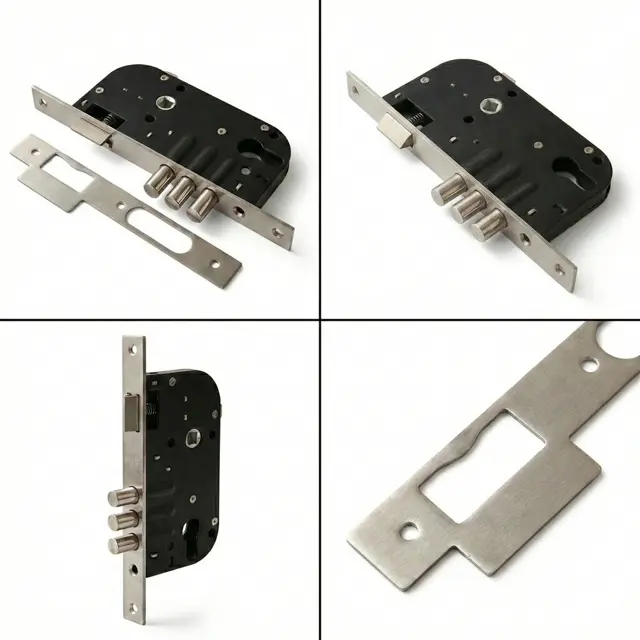

Робочі розміри моделі: міжосьова 70 мм — між центром квадрата ручки і центром круглої частини отвору під циліндр, бексет 45 мм — від краю торцевої планки до центру цього отвору. Замикання виконує прямокутний ригель, а щодня двері тримає реверсивна заскочка: язичок перевертається перед монтажем, тому механізм ставиться і на ліві, і на праві двері.

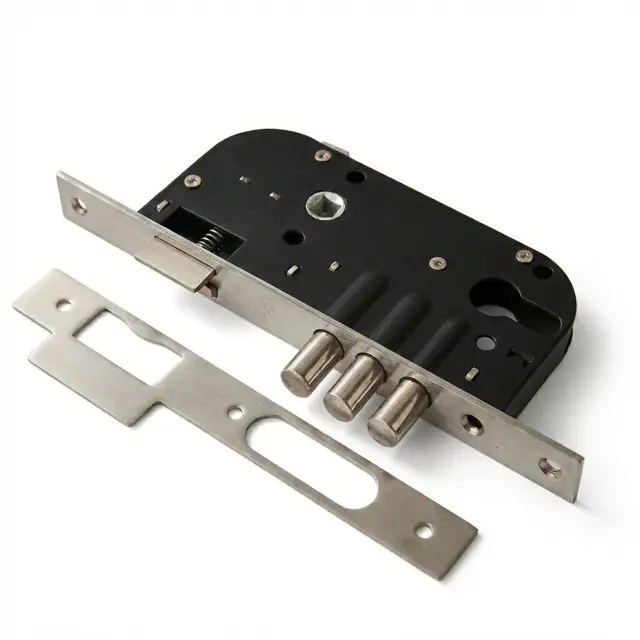

Лицьова планка в кольорі SN — сатиновий нікель, матове сріблясте покриття з м'яким шовковим блиском. На ньому малопомітні відбитки пальців, і воно збирається в комплект із ручками в сатині, матовому хромі та нержавіючій сталі. Такий замок ставлять у кабінет, кімнату гуртожитку, офіс чи легкі вхідні двері квартири, де потрібне замикання ключем, але не потрібен важкий корпус із кількома ригелями.

Технічні характеристики

Кому підійде і як обрати

• Заміна старого замка з міжосьовою 70 мм — коли ручка на планці вже стоїть і переробляти отвори в полотні не хочеться.
• Кабінет, комора, кімната в гуртожитку чи офісі: замикання ключем без важкого вхідного корпусу.
• Полегшені вхідні двері квартири або двері в тамбур, де достатньо одного ригеля і надійного циліндра.
• Комплектація дерев'яних дверей із нуля, якщо гарнітур під 70 мм уже куплений.
• Не підійде для металевих вхідних дверей будинку: там потрібен замок із кількома сталевими ригелями, а тут корпус розрахований на легше навантаження.

Сумісність і монтаж

• Окремо потрібні євроциліндр і ручка на планці саме під 70 мм. Довжину циліндра підбирайте за товщиною полотна разом із накладками, щоб він не виступав більш ніж на кілька міліметрів.
• Перед покупкою звірте на старому замку обидві цифри: міжосьову між центрами отворів під ручку і циліндр та бексет від краю планки до центру отвору. Саме міжосьова тут вирішальна, бо 70 мм і 85 мм зовні схожі, а ручки під них різні.
• Установлення в готовий паз — близько години: зняти ручку, викрутити саморізи планки, витягнути старий корпус, вставити новий, поставити циліндр і затягнути гвинт через торець, потім перевірити хід ключа і язичка при відчинених дверях.
• Сумніваєтесь у розмірності — надішліть фото планки замка з лінійкою і фото старої ручки, підкажемо, чи ця модель стане у ваші двері.

Як виміряти міжосьову відстань і бексет перед заміною

Спочатку міжосьова: покладіть лінійку на торцеву планку і виміряйте відстань від центру квадратного отвору під ручку до центру круглої частини отвору під циліндр. У цієї моделі має вийти 70 мм. Саме через цю цифру найчастіше й помиляються — на вигляд корпуси з 70 мм і 85 мм майже однакові, а ручка на планці від одного розміру до іншого не підходить.

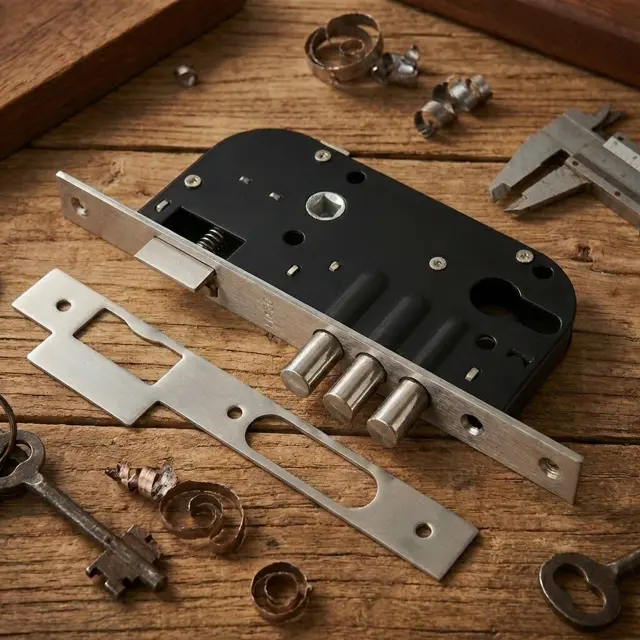

Друга цифра — бексет: від краю торцевої планки вглиб, до центру отвору під циліндр; тут 45 мм. Якщо замок ще в дверях, зніміть ручку й накладку: центри отворів у полотні збігаються з центрами в корпусі. Запишіть заодно довжину і ширину планки — вона має закрити старий паз у торці, інакше по краях лишиться видима щілина.

Які ручки й накладки підходять до цього замка

Потрібна ручка на планці з міжосьовою 70 мм: у ній отвір під квадрат і отвір під циліндр рознесені рівно на цю відстань. Ручки на роздільних розетках теж можливі — тоді розетку ручки і накладку циліндра ставлять окремо, і жорсткої прив'язки до міжосьової немає, але отвори в полотні мають збігатися з наявними.

Накладка на циліндр потрібна з обох боків: вона закриває отвір у полотні й прикриває торець серцевини. Колір планки замка SN, сатиновий нікель, тому ручки, накладки й петлі беруть у сатині чи матовому хромі — так вузол виглядає зібраним. Довжину квадрата перевіряйте за товщиною дверей: він має проходити крізь полотно й обидві ручки із запасом.

Як замінити врізний замок самому

Порядок простий: зняти ручки й накладки, викрутити гвинт кріплення циліндра в торці полотна, вийняти серцевину, потім викрутити саморізи торцевої планки і витягнути корпус на себе. Якщо корпус не йде, підважте його викруткою за планку — він сидить у пазі щільно, але без клею.

Новий замок заводиться в той самий паз. Спершу приміряйте його насухо: перевірте, чи збігаються отвори під ручку й циліндр із отворами в полотні. Потім наживіть саморізи планки, поставте циліндр, затягніть гвинт через торець і кілька разів проверніть ключ при відчинених дверях. Останній крок — примірка по коробці: якщо ригель або язичок впираються у відповідну планку, її зміщують на кілька міліметрів або трохи розширюють отвір надфілем.
