Замок врізний під євроциліндр 62 мм FZB 9011 SR SN сатин

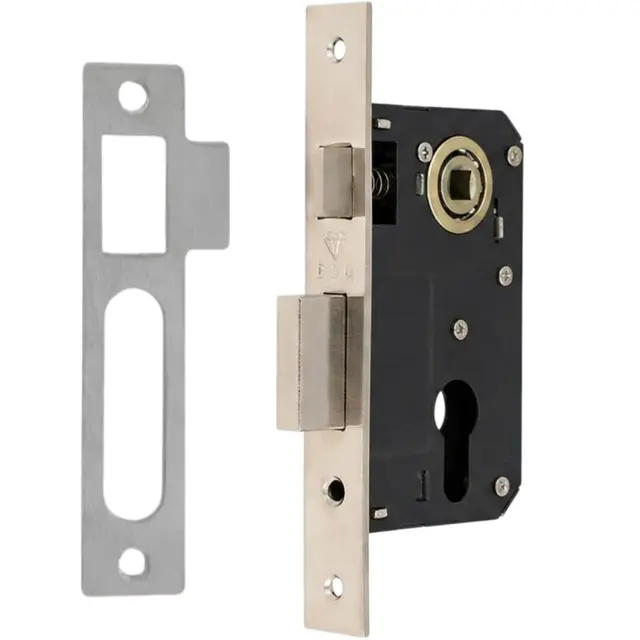

Замок для міжкімнатних дверей FZB 9011 SR — врізний механізм під євроциліндр із одним плоским ригелем, який ставлять у дерев'яні полотна кабінету, комори, гардеробної чи підсобки. Ключ повертає ригель, ригель заходить у відповідну планку — двері замкнені. Це проста й ремонтопридатна схема, у якій секрет виносять в окрему серцевину, а сам корпус служить роками.

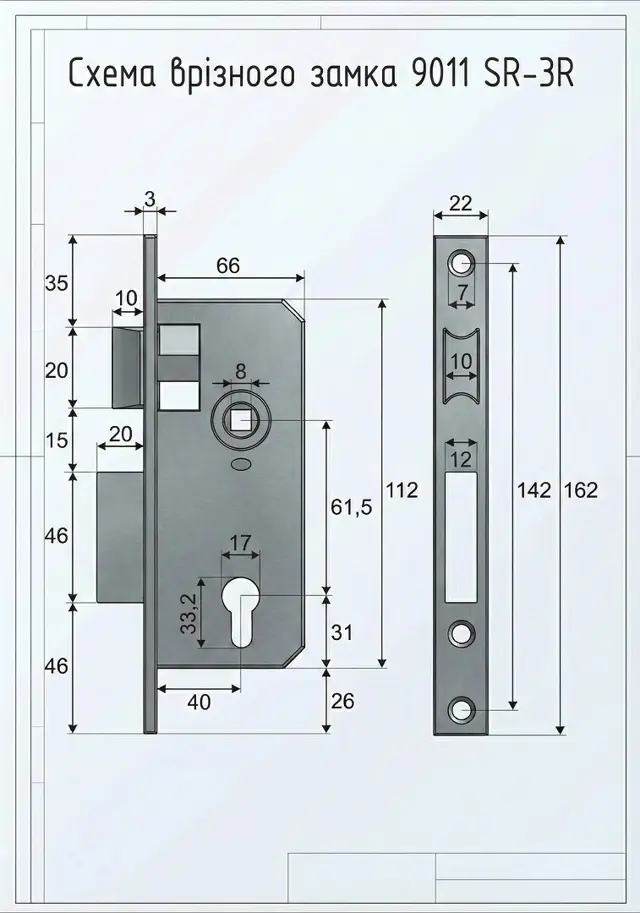

У маркуванні модель проходить як 62 мм — це міжосьова відстань між квадратом під ручку й отвором під циліндр, головний розмір при підборі. Отвір розрахований на профільний циліндр стандарту DIN, тобто на звичайний євроциліндр з ключами. У комплекті — корпус і відповідна планка, вирізана саме під плоский ригель.

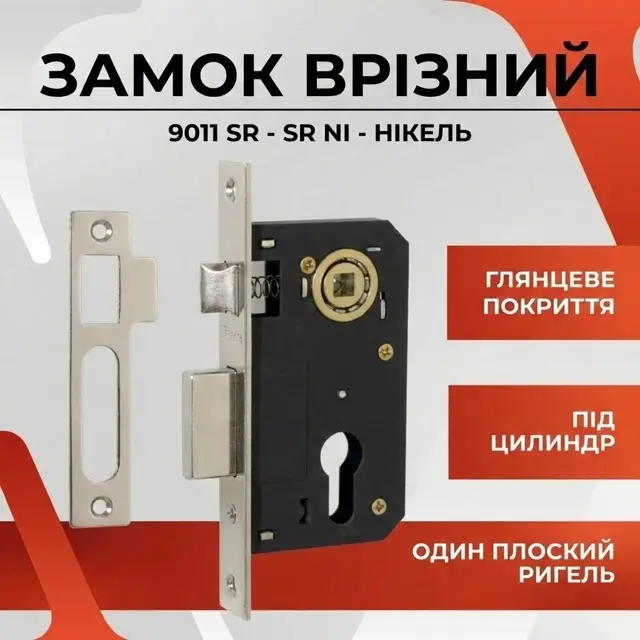

Плоский ригель відрізняє виконання SR від версії з трьома круглими ригелями в тій самій серії. Він ширший, працює як суцільна засувка й потребує в коробці лише одного прямокутного паза, тож при монтажі менше роботи стамескою. Ручку й серцевину купують окремо — так можна зібрати фурнітуру в одному стилі й обрати саме той тип ключа, який потрібен.

Технічні характеристики

Кому підійде і як обрати

• Для міжкімнатних дверей кабінету, гардеробної чи комори, які треба замикати ключем, а не просто причиняти.
• Для офісних дерев'яних дверей: переговорна, архів, кімната з технікою — там, де достатньо одного циліндра.
• На заміну старого замка з плоским ригелем: якщо міжосьова збігається, полотно й паз у коробці переробляти не доведеться.
• У нові двері, коли фурнітуру збирають частинами й хочуть самі обрати ручку та тип ключа.
• Не варто ставити на вхідні двері й у санвузол: для вулиці замок не розрахований, а для ванної потрібне виконання під WC-фіксатор.

Сумісність і монтаж

• Разом із замком купують євроциліндр і ручку з квадратом — у коробці їх немає. Довжину серцевини рахують за товщиною полотна з накладками, щоб вона не виступала за площину накладки більше ніж на кілька міліметрів.

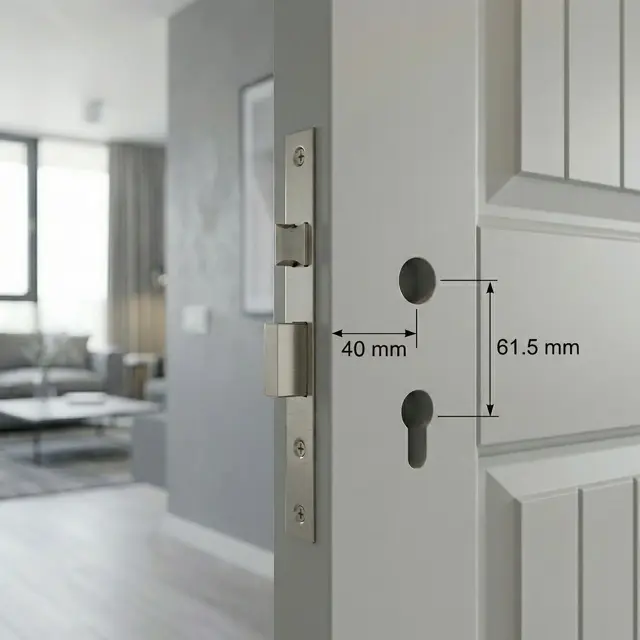

• Головний розмір для перевірки — міжосьова 62 мм між отворами під ручку й під циліндр у полотні. Другий — глибина гнізда в торці: корпус має входити вільно, а торцева планка лягати врівень із деревиною, без виступу.
• Якщо раніше стояв замок із круглими ригелями, паз у коробці доведеться перерізати під плоский ригель. Робота на чверть години стамескою: замкнули двері, позначили слід ригеля, вибрали прямокутний паз і прикрутили комплектну планку.
• Сумніваєтесь у сумісності — надішліть фото полотна зі знятою накладкою, де видно обидва отвори, і фото планки на коробці: підкажемо, що доведеться підганяти, а що стане як є.

Чим відрізняється защіпка від замка

Защіпка — це вузол, який тримає двері причиненими: скошений язичок сам ховається, коли полотно доходить до коробки, і вискакує назад у планку. Ключа й секрету в неї немає. Замок робить іншу роботу: висуває ригель, який без ключа назад не піде. У FZB 9011 SR цю роботу виконує плоский ригель.

Через це схему монтажу на міжкімнатних дверях планують заздалегідь. Якщо кімнату треба і замикати, і просто причиняти, у полотні поєднують два вузли: цей замок під ключ і окрему роликову защіпку або магніт, які тримають двері закритими в буденному режимі.

У пошуку ці слова часто плутають: «замок-защіпка» зазвичай означає механізм із язичком під ручку, а «замок під циліндр» — те, що ви бачите тут. Орієнтуйтеся не на назву, а на те, що виходить із торця: скошений язичок чи прямий ригель.

Як замінити врізний замок самому

Перед роботою відчиніть двері й підклиньте полотно, щоб воно не гуляло. Зніміть ручку й накладки, витягніть квадрат, викрутіть циліндр — у більшості замків його тримає один гвинт у торці.

Новий корпус вставляють у гніздо й перевіряють насухо, ще до затягування гвинтів: чи входить квадрат, чи вільно стає циліндр, чи виходить ригель на повний хід. Якщо гніздо трохи мале, підбирають стамескою по міліметру — тиснути корпус силою не можна, перекошений корпус клинить ключ.

Останній крок — відповідна планка. Замкніть ригель, підведіть полотно до коробки, позначте олівцем контур, виберіть паз і прикрутіть планку врівень із деревиною. Перевірте роботу при відчинених і зачинених дверях: ключ має ходити однаково легко в обох положеннях, без зусиль і скреготу.

Лівий чи правий замок — як визначити для своїх дверей

Сторонність визначають так: стають з боку, у який двері відчиняються на себе, і дивляться, де петлі. Петлі ліворуч — двері ліві, праворуч — праві. Цей простий тест потрібен для будь-якої фурнітури, де є скошений язичок: його скіс має дивитися в бік коробки, інакше двері просто не зачиняться.

Для замка з ригелем, як цей, сторонність не критична. Плоский ригель виходить із корпусу прямо, без скосу, і працює однаково на правих і лівих полотнах — важливо лише правильно зорієнтувати сам корпус при врізанні й поставити планку навпроти ригеля.

Де сторонність усе ж вплине — це вибір ручки й напрям паза в коробці. Ручку добирають так, щоб натискна частина була зручною саме для вашого напрямку відчинення, а планку врізають з того боку коробки, куди виходить ригель.
