Замок врізний SANTOS 1-WAY без планки
💸 Знайшли дешевше? Зробимо таку ж ціну
Чому обирають цю модель

Опорна лапка з отвором дає змогу прикрутити механізм до внутрішньої стінки профілю чи до каркаса без фрезерування гнізда.

Кільцева проточка на кінці ригеля допомагає точно зорієнтувати його в отворі відповідної частини.

Вузол зірочкою з фіксуючим кільцем передає зусилля від осі на ригель без люфту, на відміну від гладкого квадрата.

Через виріз у корпусі видно, чи рухається механізм, — зручно при налаштуванні і пошуку причини заклинювання.

Оцинкований корпус і кронштейн краще переносять вологу всередині металевих дверей і воріт.
Опис і характеристики
Ця позиція SANTOS 1-WAY без планки — невеликий механізм з циліндричним ригелем, змонтований на сталевому кронштейні з кріпильним отвором. На відміну від звичайних врізних замків, він не має лицьової планки: його гвинтом прикручують усередині конструкції, а ригель виходить назовні через отвір і фіксує полотно чи стулку.

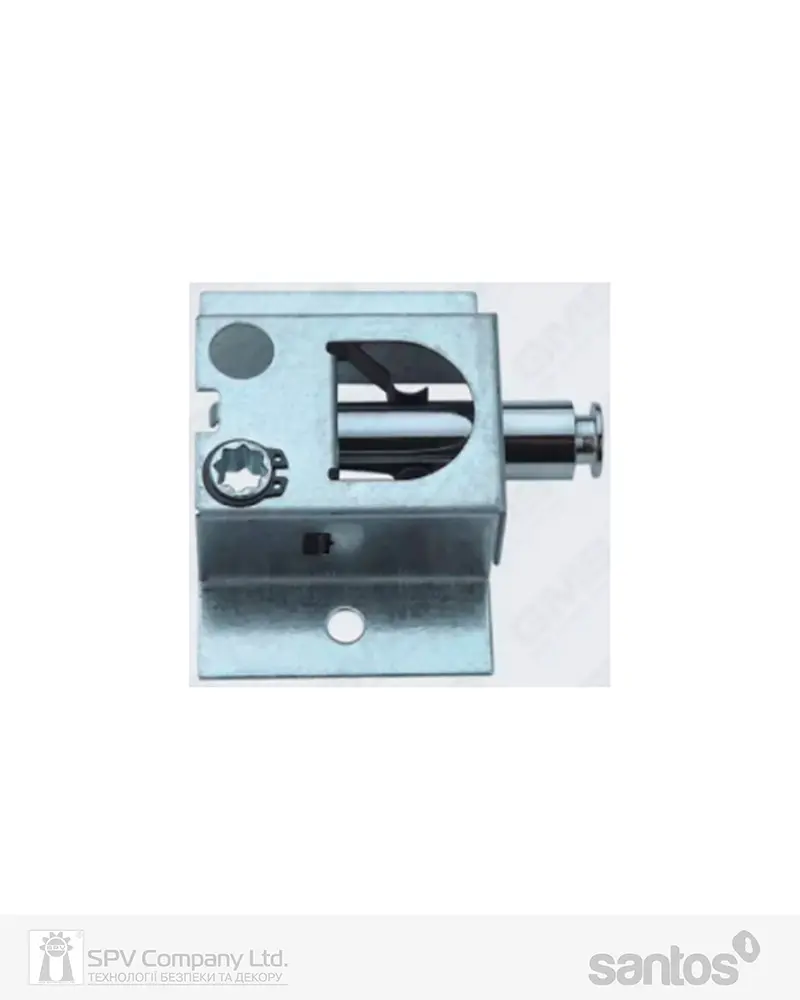

З фото видно: оцинкований корпус з відігнутою опорною лапкою знизу, в лапці — отвір під гвинт. Збоку виступає хромований ригель з кільцевою проточкою на кінці. На бічній стінці — вікно, через яке видно внутрішній механізм, і шліцьовий (зірочкою) вузол керування з фіксуючим кільцем.
Зверніть увагу: у каталозі є ще одна позиція з такою ж назвою, але інакшим корпусом-коробкою без лапки. Орієнтуйтеся на фото й код товару. Розміри, хід ригеля і чим саме керують вузлом у картці не вказані, тож уточніть це в нас перед покупкою.
Технічні характеристики
| Бренд | SANTOS |
| Модель / маркування | 1-WAY без планки |
| Тип виробу | замок врізний |
| Конструкція (за фото) | корпус на кронштейні з кріпильним отвором, циліндричний ригель, шліцьовий вузол керування |
| Корпус (за фото) | оцинкована сталь |
Кому підійде і як обрати
- Ремонт або заміна такого самого механізму в металевих дверях чи стулці.
- Додаткова прихована точка фіксації, яку кріплять до каркаса гвинтом.
- Конструкції, де нема місця під врізне гніздо, але є площина для кронштейна.
- Не підходить як самостійний дверний замок з ручкою і ключем.
- Не беріть замість позиції-коробки з тією ж назвою: корпуси різні, звіряйте за фото.
Сумісність і монтаж
- Звірте з місцем установки розміри кронштейна і положення ригеля — уточнимо в нас.
- Перевірте, яка вісь чи тяга з'єднується зі шліцьовим вузлом у вашій конструкції.
- Під ригель потрібен отвір у торці та гніздо у відповідній частині.
- Для кріплення потрібен гвинт під отвір у лапці.
Як підібрати механізм на заміну
Простіше за все — порівняти зі старим: покладіть поруч, звірте форму кронштейна, положення отвору під гвинт, довжину ригеля і вузол керування. Якщо старий механізм вже не дістати, сфотографуйте його з кількох боків разом з лінійкою і надішліть нам. Механізми без лицьової планки дуже різняться між собою, і вгадати по назві не вийде.
Налаштування ходу ригеля
Після монтажу прокрутіть вузол керування до кінця в обидва боки. Ригель має виходити повністю і не впиратися в стінку отвору. Якщо він чіпляє, ослабте гвинт кронштейна, змістіть механізм і затягніть знову. Рухомі частини змастіть рідким мастилом через оглядове вікно, не заливаючи корпус густим мастилом, яке збирає пил.
Ознаки зносу, після яких механізм варто міняти
Якщо ригель хитається в корпусі, не доходить до кінця навіть без навантаження або шліцьовий вузол прокручується на осі, механізм відпрацював своє. Ще одна ознака — тріщина біля отвору в лапці: кронштейн тримає все зусилля, і коли він слабне, механізм зміщується, а ригель перестає потрапляти в гніздо. У таких випадках чистка і мастило не допоможуть, краще поставити новий.
Корисно перед покупкою
Відгуки покупців
Ваш відгук
Дивіться також
Питання перед покупкою
Чим цей механізм SANTOS відрізняється від іншого «без планки»?
У цієї позиції корпус на кронштейні з отвором під гвинт і шліцьовий вузол керування. Інша позиція — коробка без лапки з квадратним отвором.
Як кріпиться механізм без лицьової планки?
Гвинтом через отвір в опорній лапці до внутрішньої стінки чи каркаса конструкції.
Чи можна ним замикати двері ключем?
За даними товару отвору під циліндр немає. Механізм керується через вузол на осі, а ключове замикання забезпечує інша частина системи.
Чи можна змастити механізм, не знімаючи його?
Так, через оглядове вікно в корпусі і по ригелю з боку торця. Беріть рідке мастило, а не густе.
Де взяти розміри механізму?
У картці їх нема — напишіть нам, і ми уточнимо габарити, хід ригеля й тип вузла керування.
Скільки часу йде механізм до Хмельницького?
У Хмельницький відправляємо Новою поштою; строк і ціну показує перевізник при оформленні. Деталь невелика, пакуємо в коробку з наповнювачем, щоб не погнути лапку.
Як відбувається оплата і повернення?
Оплата при отриманні у відділенні Нової пошти, карткою онлайн або частинами від ПриватБанку. 14 днів на обмін чи повернення, якщо товар не використовували — умови на сторінці Обмін і повернення.
