Механізм-защіпка 70mm HSYM-03/70*50 AB бронза

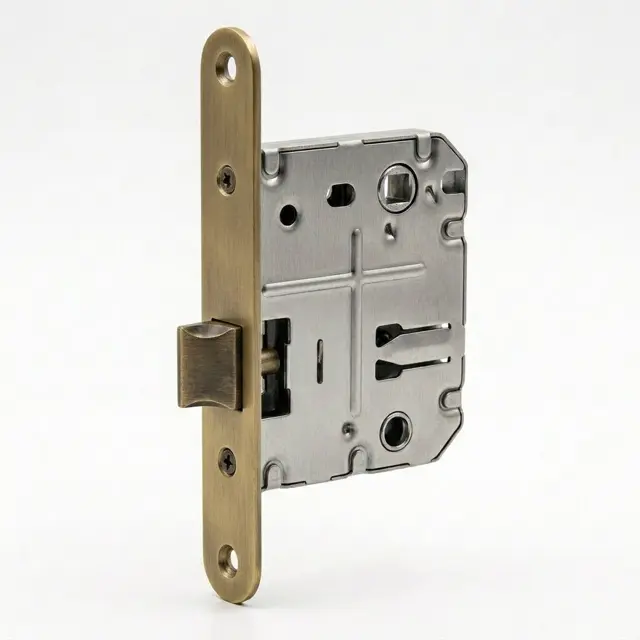

Врізний механізм-защіпка HSYM-03 70×50 — корпус замка під циліндр для міжкімнатних і легких офісних дверей. Це той самий вузол, який тримає двері причиненими язичком і замикає їх ключем, коли в нього вставлено серцевину. Модель беруть переважно на заміну старого механізму або щоб доукомплектувати двері під ручки на планці відповідного розміру.

Два розміри, зашифровані в назві, — головне при виборі. Міжосьова відстань 70 мм — це відстань по вертикалі між центром квадрата ручки і центром отвору під ключ. Бексет 50 мм — глибина врізки, від краю торцевої планки до центру отвору під ручку. Корпус виконаний зі сталі й цинкового сплаву ZAMAK, у комплекті сам механізм, зворотна планка на коробку та саморізи.

Механізм універсальний: язичок-заскочка перевертається, тому один корпус підходить і для лівих, і для правих дверей — сторону при замовленні вказувати не треба. Це економічне рішення для кімнатних дверей, де потрібне саме замикання ключем, а не декоративний фіксатор: кабінет, спальня, комора, підсобне приміщення. Циліндр, ручки й накладки підбираються окремо.

Технічні характеристики

Кому підійде і як обрати

• У міжкімнатні двері, які треба саме замикати ключем: кабінет, спальня, кімната з робочою технікою.
• У комору, підсобне чи технічне приміщення квартири й невеликого офісу — там, де фіксатора недостатньо, а серйозний замок надлишковий.
• На заміну зношеного механізму з такими самими розмірами: язичок перестав тримати, ключ прокручується або корпус заїдає.
• У легкі офісні двері — архів, серверна, кабінет із документами, куди доступ мають не всі.
• Не варто ставити у вхідні металеві двері: це легкий корпус для кімнатних дверей, він не розрахований ні на ригелі, ні на опір злому.

Сумісність і монтаж

• Окремо купують євроциліндр (профіль DIN) під товщину дверного полотна з накладками, ручку на планці з міжосьовою 70 мм або ручку на розетках плюс накладку на циліндр. Зворотна планка й саморізи вже в комплекті.
• Перед покупкою зніміть два розміри зі старого механізму: міжосьову — по вертикалі між центрами отвору під квадрат ручки й отвору під ключ (має бути 70 мм), і бексет — по горизонталі від краю торцевої планки до центру отвору під ручку (50 мм). Якщо у старого замка міжосьова 85 мм, цей корпус не підійде.
• Заміна в готову нішу займає близько години: зняти ручки й накладки, викрутити планку, витягти старий корпус, вставити новий, за потреби перевернути язичок, притягнути планку саморізами, поставити циліндр і ручки. Інструмент — хрестова викрутка, шестигранник, рулетка, олівець.
• Не впевнені в розмірах — надішліть фото знятого старого механізму поруч із лінійкою і фото торця дверей: підкажемо, чи стане HSYM-03 у ваші двері й яку ручку до нього брати.

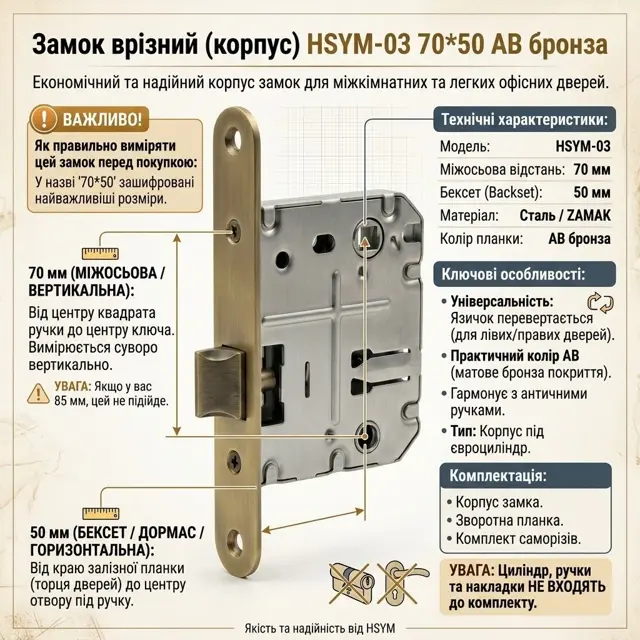

Як виміряти міжосьову 70 мм і бексет 50 мм

У назві механізму зашифровані два розміри, і плутають їх постійно. Міжосьова — вертикальна відстань між центром квадрата ручки і центром отвору під ключ; тут вона 70 мм. Бексет — горизонтальна відстань від краю торцевої планки, тобто від торця полотна, до центру отвору під ручку; тут 50 мм. Перший розмір відповідає за те, чи сяде ручка на планці, другий — чи зайде корпус у наявний паз.

Міряти зручніше на знятому замку: прикладіть лінійку до планки й зніміть обидві цифри від центрів отворів. Якщо знімати не хочеться, міряйте прямо на дверях — від торця до центру ручки і між центрами ручки та замкової щілини. Різниця в міліметр-два допустима, більше — отвори в полотні вже не збіжаться. Найпоширеніший випадок несумісності: у старого замка міжосьова 85 мм, тоді цей механізм не підходить, потрібен інший.

Що таке механізм-защіпка під циліндр і що докупити

Механізм-защіпка — це корпус із двома функціями. Перша: язичок-заскочка, яким керує ручка, — він тримає двері причиненими, щоб вони не відчинялися від протягу. Друга: гніздо під серцевину, завдяки якому двері можна замкнути ключем. Сам корпус секрету не має — секрет живе в циліндрі, і саме тому механізм продається окремо від нього.

Щоб зібрати робочий вузол, потрібні три речі, яких немає в коробці: євроциліндр потрібної довжини, ручка й накладка на циліндр (або ручка на суцільній планці, де накладка вже передбачена). Довжину циліндра рахують за товщиною полотна: він не повинен виступати за накладку більш ніж на пару міліметрів. Для кімнатних дверей зазвичай беруть короткі серцевини — довгі просто стирчатимуть.

Як замінити замок у міжкімнатних дверях самому

Робота нескладна, якщо новий корпус збігається зі старим за міжосьовою і бексетом. Спершу знімають ручки: у більшості моделей вони тримаються гвинтом або стопорним штифтом на розетці. Потім витягують циліндр, викручують гвинти торцевої планки й обережно виймають корпус — інколи його доводиться підчепити викруткою, якщо він притерся в пазу.

Новий механізм вставляють у паз до упору, звіряють, у який бік дивиться скіс язичка — він має заходити на планку в коробці, а не впиратися в неї, — і за потреби перевертають заскочку. Далі притягують планку саморізами, ставлять циліндр із гвинтом через торець, монтують ручки й перевіряють роботу при відчинених дверях: натисніть ручку кілька разів, поверніть ключ, і лише потім причиняйте полотно. Якщо язичок не потрапляє в планку — підправляють саму планку, а не механізм.
