1/7Замок електромеханічний TESA CF6SIRSR9ICE BS65мм 72 мм FP24
💸 Знайшли дешевше? Зробимо таку ж ціну
Чому обирають цю модель

Ручка стоїть на зручній відстані від краю полотна, корпус розрахований на двері з обв'язкою середньої ширини.

Механічний доступ через циліндр, який легко підібрати за довжиною та системою ключів об'єкта.

Червоні проводи з клемами на корпусі дозволяють під'єднати замок до кабелю в полотні без додаткових перехідників.

Відстань між квадратом і циліндром за маркуванням — орієнтир для вибору ручок і накладок.

Кнопка, зчитувач або контролер доступу — замок однаково виконує команду на відкриття.
Опис і характеристики
TESA CF6SIRSR9ICE BS65мм 72мм FP24 — врізний електромеханічний замок, що відчиняється сигналом від кнопки, зчитувача або системи контролю доступу, а також ключем. Він розрахований на двері з обв'язкою, у яких можна врізати корпус з бекасетом 65 мм: офісні, готельні службові, двері в громадських будівлях.

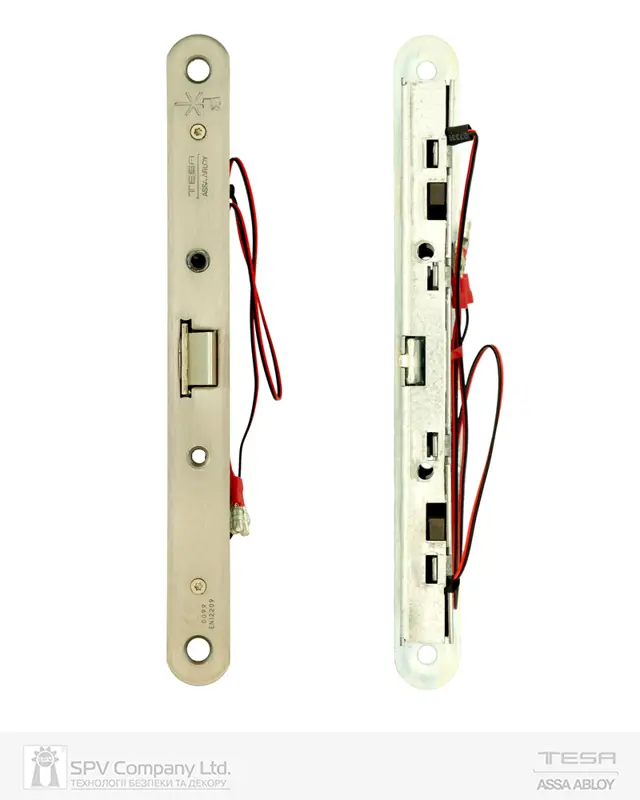

На фото — корпус з оцинкованої сталі з лицьовою планкою, засувкою в торці, гніздом під квадрат ручки та отвором під циліндр європрофілю. З корпусу виведено червоні проводи з клемами, а під корпусом видно наліпки з маркуванням. Відстань між квадратом і центром циліндра за назвою — 72 мм, позначення FP24 стосується лицьової планки.
Марка TESA з Іспанії робить замки, циліндри та системи доступу і належить до групи ASSA ABLOY. Нижче — практичні поради щодо підключення та монтажу. Окремо розповімо, як перевірити роботу дверей після встановлення.
Технічні характеристики
| Бренд | TESA |
| Модель / маркування | CF6SIRSR9ICE BS65мм 72мм FP24 |
| Тип виробу | замок врізний електромеханічний |
| Відстань до осі (бекасет) | 65 мм |
| Квадрат — циліндр (маркування) | 72 мм |
| Позначення лицьової планки | FP24 |
Кому підійде і як обрати
- Дерев'яні офісні двері, які переводять на доступ за картками.
- Службові двері готелю чи ресторану з контролем доступу.
- Двері в громадських будівлях з обв'язкою під корпус з бекасетом 65 мм.
- Двері кабінету в адміністративній будівлі, де потрібно поєднати ключ і картку.
- Не для вузьких алюмінієвих профілів.
- Не для дверей без можливості завести кабель до полотна.
Сумісність і монтаж
- Бекасет 65 мм і крок 72 мм — звірте з отворами в дверях і накладками.
- Паз під лицьову планку з позначенням FP24.
- Кабель і кабельний перехід до полотна; схему підключення погодьте з монтажником.
- Циліндр європрофілю і ручки підбираються окремо.
- Товщину полотна врахуйте при виборі довжини циліндра.
Як під'єднати проводи замка
Проводи, виведені з корпусу, з'єднують з кабелем у полотні через клеми або надійні з'єднувачі. Місце з'єднання розміщують так, щоб до нього можна було дістатися, вийнявши замок. Ізолюйте контакти і закріпіть проводи, щоб вони не потрапили під засувку або квадрат ручки. Перед закриттям гнізда перевірте роботу замка, подавши сигнал від кнопки. Якщо двері вже оздоблені, канал для проводів краще свердлити довгим свердлом з торця, ніж фрезерувати лицеву поверхню.
Врізка в дерев'яне полотно
Розмітку робіть від торця: глибина гнізда під корпус, вісь квадрата на 65 мм, вісь циліндра на 72 мм нижче. Гніздо фрезеруйте поступово, щоб не розколоти обв'язку. Паз під планку FP24 робіть точно під планку, щоб вона лягла врівень з торцем. Канал для проводів веде від гнізда до завісного боку, де ставлять кабельний перехід. Отвори під квадрат і циліндр свердліть з обох боків назустріч — так облицювання не відколеться.
Після монтажу
Перевірте замок ключем, потім сигналом. Подивіться, чи вільно засувка заходить у відповідну планку при зачинених дверях. Якщо на дверях є дотягувач, переконайтеся, що він доводить полотно до кінця. Корисно також перевірити роботу при притиснутому до ущільнювача полотні: якщо замок у такому положенні не відмикається з першого разу, відрегулюйте відповідну планку. Запишіть маркування замка і довжину циліндра — при обслуговуванні це заощадить час.
Корисно перед покупкою
Відгуки покупців
Ваш відгук
Питання перед покупкою
Який бекасет у замка TESA CF6SIRSR9ICE?
65 мм, а відстань між квадратом і центром циліндра — 72 мм.
Що означає FP24?
Так маркують лицьову планку (faceplate). Перед покупкою порівняйте її з пазом у торці полотна.
Чи відчиняється замок ключем?
Так, через циліндр європрофілю, а також сигналом від кнопки, зчитувача чи системи доступу.
Як підключити замок?
Через виведені проводи до кабелю в полотні і далі — до контролера чи кнопки. Схему погоджує монтажник.
Для яких дверей підходить?
Для дерев'яних і сталевих полотен з обв'язкою під корпус з бекасетом 65 мм.
Доставляєте замок TESA у Кременчук?
Так, з Одеси Новою поштою — у відділення або поштомат Кременчука; вартість відображається під час оформлення.
Як відбувається оплата і повернення?
Оплата при отриманні у відділенні Нової пошти, карткою онлайн або частинами від ПриватБанку. 14 днів на обмін чи повернення, якщо товар не використовували — умови на сторінці Обмін і повернення.
