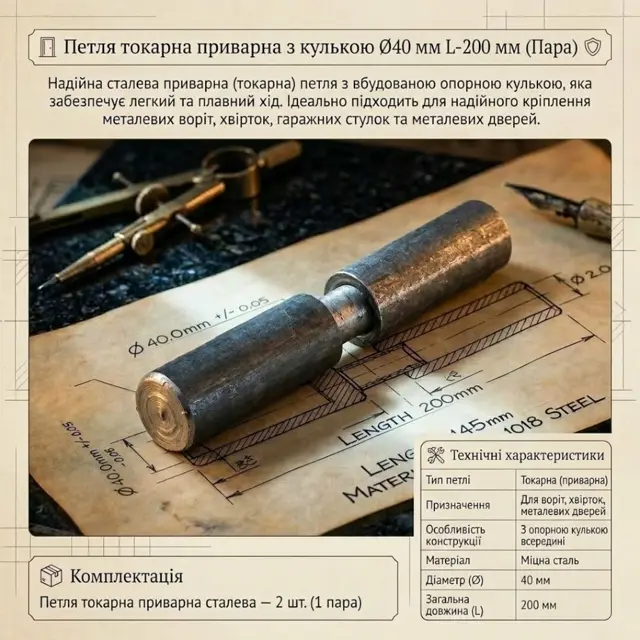

Петля токарна приварна Ǿ40-L 200 мм пара

Петля токарна приварна Ø 40 мм — найбільший розмір у ряду токарних приварних петель: сталевий вузол для ангарних і складських воріт, масивних кованих стулок та великих металевих дверей. Усередині працює опорна кулька, тому навіть дуже важке полотно рушає рівно, без ривка. Кріплення тільки зварне: половина зі штирем на стійку, половина з гніздом на каркас стулки. У комплекті пара, 2 шт.

Корпус виточений із міцної сталі, діаметр 40 мм, повна довжина 200 мм. Двісті міліметрів висоти дають дуже довгу лінію прилягання, а отже і шов, який здатен передати навантаження від великої стулки на стійку без концентрації зусиль в одній точці. Регулювальних елементів немає — геометрію задає монтаж, і саме тому його роблять неспішно й за рівнем.

Цей розмір беруть тоді, коли менші петлі вже не тримають: полотно широке, обшите суцільно, з кованим декором або з утепленням, а ворота стоять на вітрі й відчиняються щодня. Для звичайної дворової хвіртки він явно надлишковий — там і корпус зайвий за масою, і монтаж складніший, ніж потрібно. У лінійці під легкі стулки є значно тонші розміри.

Технічні характеристики

Кому підійде і як обрати

• Для ангарних, складських і виробничих воріт із широкими розпашними стулками на металевому каркасі.
• Для масивних в'їзних воріт із кованим заповненням або суцільною зашивкою по всій площі полотна.
• Для великих технічних дверей і стулок, які працюють в інтенсивному режимі й додатково навантажені вітром.
• На заміну петель меншого діаметра, які вже дали люфт: стулка просіла, чути стук у гнізді, шов у зоні петлі тріснув.
• Не варто брати на хвіртку, дверцята сараю чи ставні — там працюють тонкі розміри лінійки, а цей корпус лише ускладнить монтаж.

Сумісність і монтаж

• Вариться до серйозної металевої основи: товстостінна профільна труба, швелер, двотавр, закладна деталь у бетонному стовпі. Потрібні зварювальний апарат із запасом за струмом, електроди, шліфмашина, рівень, підкладки й підйомний пристрій під стулку.
• Під заміну виміряйте діаметр корпусу старої петлі штангенциркулем і повну висоту зібраної деталі рулеткою — тут це 40 мм і 200 мм. Зменшувати діаметр при заміні не можна: нова петля відразу стане найслабшою ланкою вузла.
• Монтаж роблять мінімум удвох: стулку виставляють на підкладках із зазором 3–5 мм, ловлять вертикаль, прихоплюють половини, перевіряють хід, а суцільний шов кладуть у кілька проходів із зачисткою між ними.
• Не знаєте, чи витримає ваша стійка таку стулку і скільки петель ставити — надішліть фото воріт, стовпа і вузла кріплення з розмірами, підкажемо конфігурацію.

Коли беруть петлю великого діаметра

Перша ознака — вага, яку не піднімеш сам. Якщо стулку ставлять удвох або підйомником, дрібні розміри лінійки відпадають одразу. Друга ознака — ширина: чим далі край полотна від осі, тим сильніше воно тягне верхню петлю вниз, і на широких воротах саме плече, а не маса, стає визначальним.

Третя ознака — режим і вітер. Ворота, що стоять у полі чи на відкритому подвір'ї, отримують бічні навантаження, яких немає у хвіртки між будинками. Полотно з суцільною обшивкою працює як вітрило, і кожен порив передається на петлю ударом, а не статикою.

Четверте — те, що вже сталося. Якщо попередні петлі розбилися, зігнулися або вирвалися разом зі швом, ставити такі самі немає сенсу: беруть більший діаметр і одночасно підсилюють вузол кріплення на рамі та стійці.

Що ще потрібно важким воротам, крім петель

Перше — жорстка рама. Каркас великої стулки обов'язково має діагональну стяжку, інакше полотно з часом складається в ромб, і нижній кут іде вниз незалежно від того, які петлі ви поставили. Вузли під петлі підсилюють косинками або накладними пластинами, розподіляючи зусилля по кількох елементах.

Друге — обмежувач і упор. Відчинена стулка, яку ловить вітер, б'є по петлі важелем у повну довжину полотна; упор у крайньому положенні знімає цей удар. Знизу часто ставлять фіксатор у ґрунт, щоб ворота не гуляли, поки заїжджає машина.

Третє — опорне коліщатко під дальнім краєм стулки, якщо полотно дуже важке. Воно бере на себе частину ваги і помітно розвантажує верхню петлю. Умова одна: покриття під ворітьми має бути рівним, інакше ролик почне піднімати стулку і працюватиме проти петель.

Типові помилки при монтажі приварних петель на важких воротах

Помилка перша — варити зібрану петлю. Тепло розширює метал, зазор між половинами зникає, бризки летять у гніздо, і після охолодження стулка ходить із зусиллям. Розберіть вузол і варіть половини окремо.

Помилка друга — залишити конструкцію на прихватках. На важких воротах точковий шов тріскає непомітно, аж поки полотно різко не сяде. Прихватки потрібні тільки для примірки, після перевірки ходу шов кладуть суцільний і в кілька проходів.

Помилка третя — ігнорувати стійку. Найтовща петля не втримає стовп, який хитається в ґрунті або завалений по вертикалі, тому перед монтажем стійку перевіряють рівнем і за потреби підсилюють. І помилка четверта — не змастити гніздо: суха кулька під великою вагою розбиває посадкове місце за один сезон.
