Петлі тримають вагу дверей, доводчик керує тим, як вони зачиняються. Петлі підбирають за вагою полотна і типом врізання: до 25 кг вистачає двох, вище — потрібна третя. Доводчик підбирають за класом EN 1–7, де клас визначається шириною полотна і його вагою одночасно, а не чимось одним. Більшість проблем із дверима — провисання, скрип, грюкання, язичок повз планку — лікуються регулюванням петель і доводчика, а не заміною дверей. Ця сторінка збирає всю тему: типи, розрахунок, монтаж, регулювання і догляд.
Типи петель: накладні, врізні карткові, ввертні, приховані

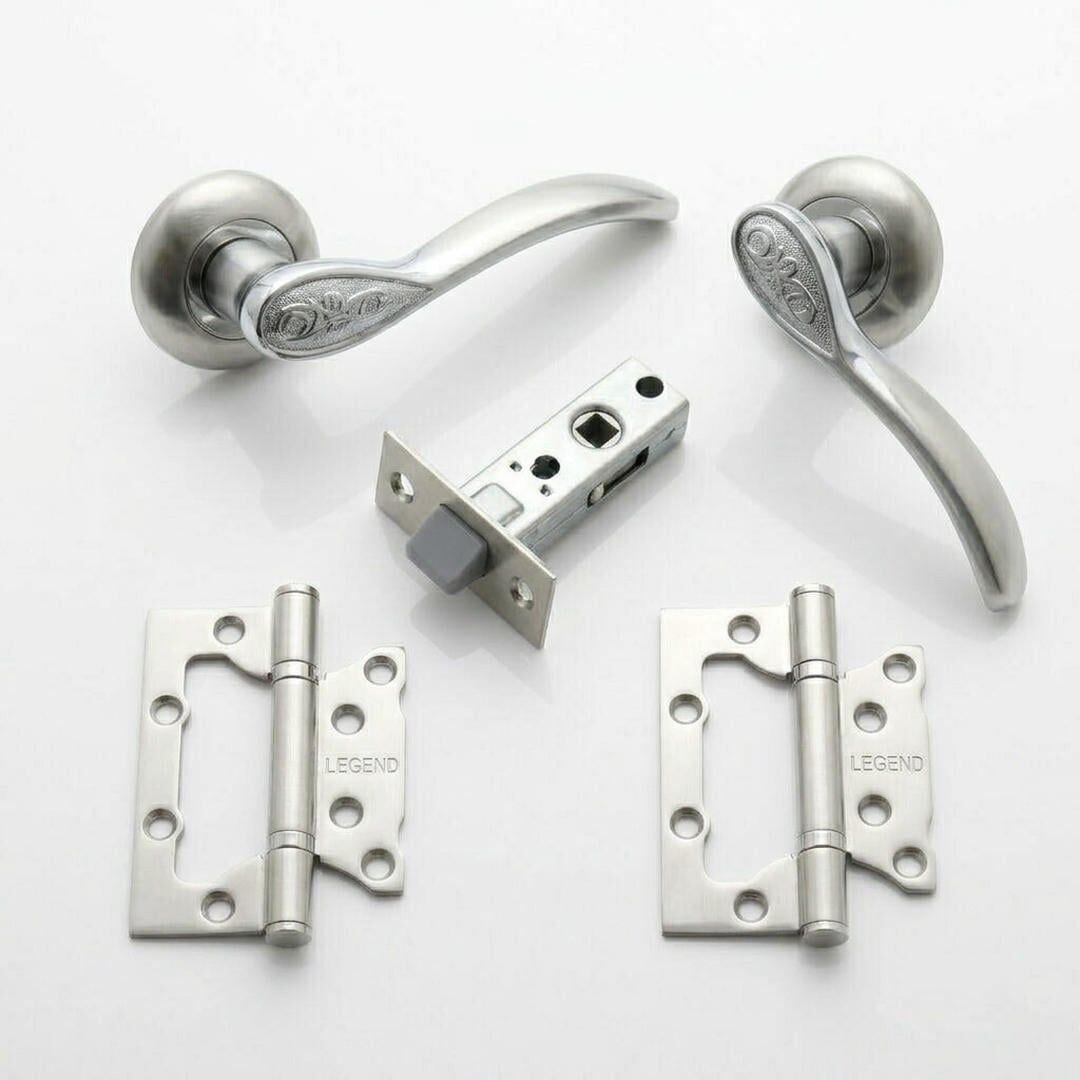

Накладні (безврізні) петлі кріпляться поверх полотна й коробки без жодної фрези. Їх ставлять на легкі міжкімнатні двері й туди, де не хочеться довбати полотно. Плюс — монтаж за 20 хвилин викруткою. Мінус — зазор між полотном і коробкою збільшується на товщину петлі, і виглядає це простіше.
Врізні карткові — класика і найпоширеніший варіант. Дві «карти» врізаються врівень у полотно й коробку, тому двері прилягають щільно. Типові розміри — 100×70 і 125×75 мм, товщина 2,5–3 мм. Бувають розбірними (полотно знімається вгору без викрутки) і нерозбірними, з підшипниками і без. Підшипник між картами — це різниця між тихим ходом і скрипом через рік.
Ввертні (штирьові) петлі вкручуються в торець полотна й коробки на різьбових штирях: двох, трьох або чотирьох. Їх ставлять на важкі вхідні двері й на масив, бо навантаження розподіляється в тіло деревини, а не на шурупи площини. Регулюються найпростіше з усіх — підкручуванням самих штирів.
Приховані петлі повністю ховаються в тілі полотна і коробки: при зачинених дверях їх не видно взагалі. Це сучасний преміальний варіант із 3D-регулюванням у трьох площинах. Ставляться на етапі виготовлення дверей, бо потребують точного фрезерування; поставити приховану петлю на готові звичайні двері практично неможливо.
| Тип петлі | Де застосовують | Регулювання | На що зважати |
|---|---|---|---|
| Накладні | Легкі міжкімнатні, швидкий монтаж | Практично немає | Збільшує зазор, виглядає простіше |
| Врізні карткові | Основний варіант для міжкімнатних | Шайбами й зміщенням карти | Потрібна фреза; беріть із підшипником |
| Ввертні | Важкі вхідні, масив | Підкручуванням штирів | Потрібен точний торець; не для пустотілих полотен |
| Приховані | Дизайнерські міжкімнатні | 3D: по висоті, притиску й горизонталі | Ставляться на фабриці, дорожчі в рази |
Окремо важливо: більшість петель мають сторону — ліву або праву. Плутати не можна: полотно просто не сяде, а розбірну петлю неправильної сторони ще й не вдасться зняти. Сторону визначають, стоячи з боку, у який двері відчиняються: якщо полотно відходить вправо — петлі праві.
Докладно: Як вибрати петлі для міжкімнатних дверей: врізні, накладні, приховані, Прихована фурнітура: петлі, доводчики, замки і Ліві чи праві двері: як визначити сторону.
Скільки петель і на якій висоті ставити
Правило просте й рахується за вагою полотна. До 25 кг — дві петлі, понад 25 кг — три. Третя петля потрібна не для того, щоб «тримати міцніше», а щоб полотно не вигиналося: без неї важкі двері з часом «пропелером» ведуть у середині, і жодне регулювання це вже не виправить.
Орієнтовна вага: пустотіле МДФ-полотно 800×2000 мм важить 15–22 кг, шпоноване з наповненням — 25–35 кг, масив — 35–50 кг, скло — від 30 кг, металеві вхідні — 40–90 кг. Уточнюйте навантаження на петлю в характеристиках: побутова карткова петля зазвичай тримає 20–40 кг на пару, посилена — більше.
Розмітка по висоті: верхня петля — приблизно 20–25 см від верхнього краю полотна, нижня — стільки ж від нижнього. Третя петля ставиться не точно посередині, а зміщено вгору, ближче до верхньої: саме верхня частина несе основне навантаження на розрив.
Ще один момент, який ігнорують: петлі не можна ставити в зону, де всередині полотна проходить замок чи його кишеня, і не можна врізати впритул до торця — залишається мінімум кілька міліметрів від краю, інакше шуруп розколе шар.
| Полотно | Орієнтовна вага | Кількість петель | Що врахувати |
|---|---|---|---|
| МДФ пустотіле 800×2000 | 15–22 кг | 2 | Звичайні карткові 100×70 мм |
| Шпоноване з наповненням | 25–35 кг | 3 | Бажано з підшипниками |
| Масив, скло | 35–50 кг | 3 | Посилені або ввертні |
| Металеві вхідні | 40–90 кг | 3 і більше | Ввертні з опорним підшипником |
Докладно: Скільки петель на двері і на якій висоті їх ставити і Як заміряти двері перед замовленням фурнітури.
Регулювання і провисання: що робити, коли двері чіпляють підлогу
Провисання — найпоширеніша проблема дверей узагалі. Симптоми: полотно шкребе підлогу біля ручки, зазор угорі з боку ручки став клиноподібним, язичок перестав потрапляти в планку, двері самі відчиняються або самі зачиняються.
Діагностика починається із зазорів. Нормальний зазор по периметру — 3–4 мм, рівномірний. Візьміть картонку потрібної товщини й пройдіться нею по контуру: там, де вона не лізе, і є перекіс. Клин угорі з боку ручки означає класичне провисання на верхній петлі.
Якщо петлі 3D-регульовані (приховані або сучасні карткові), усе вирішується трьома гвинтами: один рухає полотно вгору-вниз, другий — до коробки й від неї (притиск), третій — вліво-вправо. Крутіть по чверті оберту, після кожного разу перевіряйте хід дверей.
Якщо петлі нерегульовані, працює метод шайб: полотно трохи піднімають, підкладаючи тонкі шайби під верхню карту, або, навпаки, поглиблюють врізання нижньої. Другий варіант — переставити петлю на кілька міліметрів і засвердлити нові отвори, попередньо заклеївши старі дерев'яними чопами на клей.
Коли петлі ні до чого: якщо перекошена сама коробка (буває після усадки будинку або поганого монтажу), регулювання лише маскує проблему. Ознака — зазори «пливуть» не лише біля ручки, а по всьому контуру, і двері не стають на місце в жодному положенні. Тут потрібен монтажник, а не викрутка.
Докладно: Двері провисли і чіпляють підлогу: як відрегулювати петлі і Язичок не заходить у планку.
Скрип, грюкання і сезонні капризи
Три побутові неприємності, які майже завжди списують на «двері старі», хоча лікуються вони за 10–15 хвилин.
Скрип іде від петлі, а не від полотна. Знайти скрипучу просто: відчиняйте двері повільно, притримуючи по черзі кожну петлю рукою — на потрібній звук зникне. Змащують літієвою змазкою, сухим силіконом або звичайною машинною оливою в мінімальній кількості. Чим не можна: універсальними аерозолями типу WD-40 (вони витісняють вологу, але не є змазкою й вимиють залишки старої) і рослинною олією — вона загусає до стану смоли за кілька місяців.
Грюкання має три причини, і рішення йдуть за зростанням ціни. Найдешевше — силіконові бампери на планку або відповідну частину коробки. Далі — ущільнювач у чверть коробки (профіль D, P чи E залежно від зазору), який заодно вбиває протяг і звук. Потім — магнітна защіпка замість звичайної: вона не клацає. І вже як повноцінне рішення — доводчик.
Сезонні капризи. Деревина й МДФ набирають вологу влітку та в міжсезоння і фізично розбухають на 1–2 мм; метал узимку, навпаки, «веде» від перепаду температур. Відрізнити сезонне розбухання від провисання легко: розбухання проявляється рівномірно по контуру й минає, провисання накопичується і не зникає. У сезонному випадку допомагає регулювання притиску, а не підрізання полотна — підріжете влітку, узимку отримаєте щілину.
Докладно: Двері скриплять: як прибрати скрип назавжди, Двері грюкають: як зробити зачинення тихим, Двері не зачиняються взимку або влітку і Протяг і холод із-під дверей.
Що таке доводчик і навіщо він потрібен
Доводчик — це пружинно-гідравлічний механізм, який сам зачиняє двері з контрольованою швидкістю. Усередині сталева пружина, яку ви стискаєте, коли відчиняєте двері, і гідравлічний контур з оливою, який не дає цій пружині вистрелити назад миттєво. Регулювальні гвинти просто підтискають клапани, змінюючи, як швидко олива перетікає.
Навіщо він удома: двері перестають грюкати, у квартиру не тягне запахи з під'їзду, узимку не вихолоджується коридор, а дитина не прищемить пальці різко зачиненими дверима. Навіщо він у комерції: там це часто не питання зручності, а вимога — протипожежні й евакуаційні двері мають зачинятися самостійно.
Головне обмеження: доводчик не виправляє геометрію. Якщо двері провисли або коробка перекошена, доводчик почне «добивати» полотно силою, і від цього швидше розіб'ються і петлі, і замок. Спершу регулюють петлі, потім вішають доводчик.
Різновиди: верхній накладний зі складним важелем (найпоширеніший і найдешевший), зі слизною тягою (важіль їде в шині, виглядає акуратніше й менше чіпляється), підлоговий (ховається в підлозі, тримає важке скло) і прихований, вбудований у торець полотна.
Підбір доводчика за вагою і шириною полотна
Класи доводчиків описує стандарт EN 1154 — від EN 1 до EN 7. Ключова помилка при підборі: дивитися лише на вагу. Клас визначається двома параметрами одночасно — вагою полотна і його шириною, і брати треба за тим, який вимагає більшого класу.
Чому ширина важлива: чим ширше полотно, тим довше плече, і тим більший момент потрібен, щоб дотиснути двері до притвору. Вузькі важкі двері й широкі легкі можуть потребувати одного класу.
| Клас EN | Максимальна ширина полотна | Орієнтовна вага | Де застосовують |
|---|---|---|---|
| EN 1 | до 750 мм | до 20 кг | Легкі внутрішні двері |
| EN 2 | до 850 мм | до 40 кг | Міжкімнатні в квартирі |
| EN 3 | до 950 мм | до 60 кг | Квартирні вхідні, офісні кабінети |
| EN 4 | до 1100 мм | до 80 кг | Під'їзні, офісні прохідні |
| EN 5 | до 1250 мм | до 100 кг | Вхідні групи, магазини |
| EN 6 | до 1400 мм | до 120 кг | Важкі металеві й протипожежні |
| EN 7 | до 1600 мм | до 160 кг | Промислові, великі вхідні групи |
Є ще дві поправки, які змінюють клас угору. Вулиця й вітер: якщо двері виходять назовні й на них тисне протяг, беріть на клас вище розрахункового. Потік людей: у місці, де двері відчиняють сотні разів на день, доводчик «на межі» класу зношується за сезон.
Багато сучасних моделей мають регульований клас — наприклад EN 2–4 або EN 3–6. Це зручно: силу налаштовують поворотом регулятора або перестановкою важеля, і не треба вгадувати ідеально.
Докладно: Дверний доводчик: як вибрати за вагою дверей і налаштувати швидкість і Як встановити і відрегулювати доводчик: покрокова інструкція.
Монтажні схеми і як від них залежить сила
Один і той самий доводчик у різних схемах працює по-різному — це те, про що не пишуть на коробці, але що змінює все.
Стандартна схема: корпус на полотні з боку петель, важіль — на коробці. Двері відчиняються «від себе». Найпоширеніший варіант, дає повну силу.
Верхня (на коробці): корпус кріпиться на коробку або на стіну над дверима, важіль — на полотно. Використовують, коли двері відчиняються «на себе».
Паралельна схема з монтажною пластиною: важіль іде паралельно полотну. Виглядає акуратно, менше чіпляється, але зусилля падає приблизно на 20–25% — тому тут одразу беруть на клас вище.
Що ще критично при монтажі: доводчик кріпиться тільки крізь метал або в масив. У пустотілому МДФ-полотні саморізи вирве за місяць разом із шматком картону — там потрібні наскрізні стяжки або закладна пластина. І другий момент: більшість доводчиків мають робоче положення корпусу (регулювальні гвинти зверху або збоку), перевернутий «догори ногами» механізм тектиме оливою.
Регулювання швидкості, дохлопу і затримки
На корпусі доводчика є два-три гвинти під шестигранник, і кожен відповідає за свою зону траєкторії. Крутити їх треба по чверті оберту, перевіряючи після кожного.
- Гвинт 1 — швидкість закриття, працює на ділянці від повністю відчинених приблизно до 15–20 градусів. Налаштовують так, щоб двері йшли спокійно, за 4–6 секунд.
- Гвинт 2 — дохлоп (latching speed), останні 15 градусів. Потрібен, щоб язичок упевнено заходив у планку. Занадто сильний дохлоп = те саме грюкання, заради позбавлення від якого доводчик і купували.
- Гвинт 3 — затримка закриття (delayed action), є не в усіх моделей. Тримає двері відчиненими кілька секунд — зручно, коли треба занести речі або провезти коляску.
- Функція «hold open» — фіксація у відчиненому положенні. Не ставиться на протипожежні двері.
Важливо: ніколи не викручуйте гвинти повністю — олива витече, і доводчик перетвориться на просту пружину без гальмування. Максимум — два-три оберти від закрученого стану.
І сезонне: олива густішає на морозі й рідшає в спеку. Тому доводчик на вхідних дверях будинку варто підкручувати двічі на рік — восени послабити (інакше двері не дотягуватимуться), навесні підтягнути.
Мікроліфт, приховані доводчики й тихі рішення
Класичний накладний доводчик у квартирі багатьом заважає естетично. Є альтернативи.
Прихований доводчик монтується в торець полотна й коробки, і при зачинених дверях його не видно взагалі. Працює так само, регулюється так само, але ставиться на етапі виготовлення дверей і коштує суттєво дорожче. Зазвичай іде в парі з прихованими петлями й магнітним замком — це один комплект «невидимої» фурнітури.
Мікроліфт — у дверній темі так найчастіше називають механізм плавного доводу в останній фазі: двері не грюкають, а м'яко притискаються. Той самий принцип, який усі знають по кухонних фасадах. У дверях це реалізують або окремим механізмом, або функцією дохлопу в доводчику, або магнітною защіпкою з демпфером.
Доводчик для розсувних дверей — окремий тип: він гальмує полотно на напрямній в кінці ходу й не дає йому вилетіти зі стопора. Ставиться в механізм роликів.
Коли достатньо простіших рішень: якщо мета лише прибрати грюкання, а не зачиняти двері автоматично, то ущільнювач у чверть плюс магнітна защіпка й силіконові бампери коштують орієнтовно в кілька разів дешевше за доводчик і в квартирі працюють не гірше.
Докладно: Магнітний замок для міжкімнатних дверей, Дверний обмежувач (стопор): види і куди ставити і Фурнітура для балконних і пластикових дверей.
Догляд і що перевіряти раз на рік
Петлі й доводчик — вузли, які працюють щодня і мовчки зношуються. Річний огляд займає 15 хвилин і рятує від ремонту.
- Перевірте зазори по контуру полотна: рівномірні 3–4 мм. Клин угорі біля ручки — час регулювати.
- Підтягніть шурупи петель. Якщо шуруп крутиться вхолосту — вклейте в отвір дерев'яний чіп і закрутіть заново.
- Змастіть осі петель: літієва змазка або сухий силікон, по краплі, потім кілька разів відчинити-зачинити.
- Послухайте доводчик: стукіт і ривки означають, що олива відпрацювала або є підтікання.
- Огляньте корпус доводчика на підтікання оливи — замаслена смуга під корпусом означає, що механізм під заміну, ремонту він не підлягає.
- Перевірте затяжку важеля й монтажної пластини: розбовтане кріплення руйнує полотно швидше за все інше.
Окремо про комерційні приміщення: там ресурс рахується не роками, а циклами на добу. Двері в кафе чи салоні відчиняють у десятки разів частіше за квартирні, тому і петлі, і доводчик беруть із запасом класу, а огляд роблять не раз на рік, а раз на сезон.
