Замок врізний під ручку циліндровий KALE 282 RD 3 ригеля ф 16 мм, защіпка универсальна

Врізний замок під циліндр і натискну ручку KALE 282 RD — основний замок для вхідних та металевих дверей з міжосьовою відстанню 85 мм і бексетом 60 мм. У повсякденні полотно тримає защіпка під натискну ручку, а на ніч і на вихід замикаються три сталеві ригелі діаметром 16 мм, які приводить у рух серцевина євростандарту. Відмінність від звичайного циліндрового механізму в тому, що при замиканні ригелі не просто виходять уперед, а й провертаються навколо власної осі на 45°.

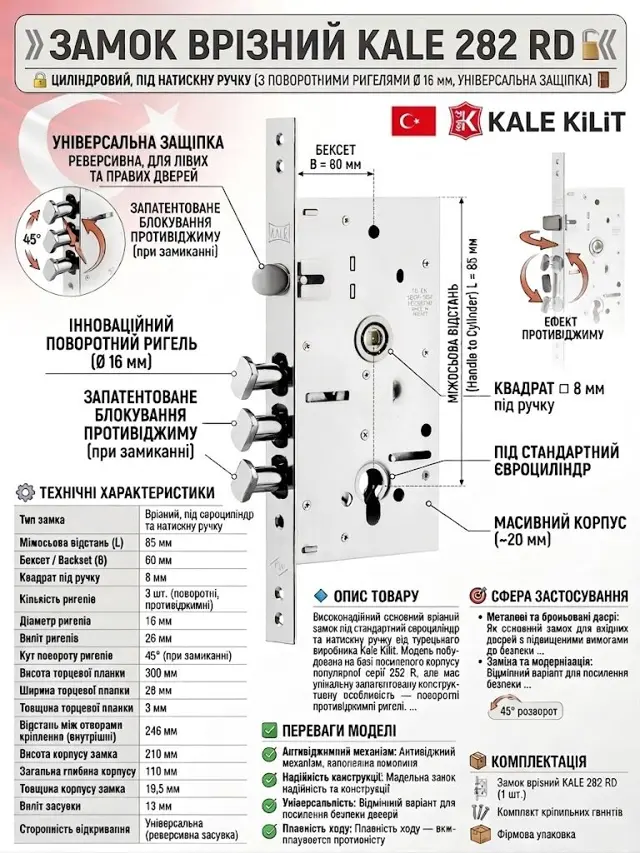

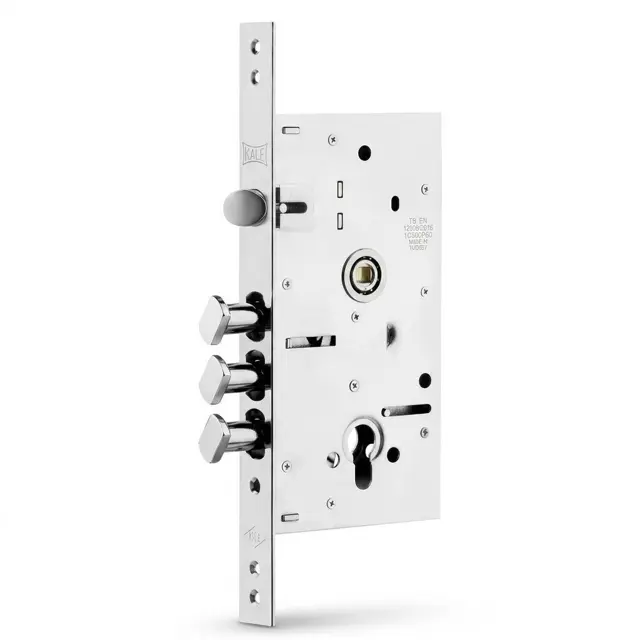

Виліт ригелів — 26 мм: розвернувшись у відповідній планці, вони зачіплюються за неї і вже не проходять назад крізь отвір, тому полотно неможливо віджати від рами монтуванням. Корпус закритого типу заввишки 210 мм і завтовшки 19,5 мм, загальна глибина 110 мм, торцева планка 300 × 28 мм завтовшки 3 мм, відстань між внутрішніми отворами кріплення — 246 мм. Квадрат під ручку стандартний, 8 мм, виліт защіпки — 13 мм.

Модель побудована на посиленому корпусі серії 252, тож посадкові розміри звичні для монтажників, а защіпка реверсивна — її перевертають під ліве або праве відкривання без розбирання замка. Це вибір для металевих дверей квартири й будинку, для входу в офіс чи майстерню, де механізм працює щодня і має витримати спробу віджиму.

Технічні характеристики

Кому підійде і як обрати

• Вхідні металеві двері квартири або приватного будинку, де потрібен основний нижній замок під серцевину і натискну ручку.
• Двері, які вже намагалися віджати, або полотно з тонкою коробкою: поворот ригелів на 45° працює саме проти цього сценарію зламу.
• Заміна зношеного замка з міжосьовою 85 мм і бексетом 60 мм — механізм стає в готові посадкові отвори, полотно різати не треба.
• Вхід в офіс, магазин чи майстерню: закритий корпус тримає пил, а квадрат 8 мм витримує десятки відкривань за день.
• Не варто брати для міжкімнатних і вузькопрофільних дверей: глибина корпусу 110 мм і планка заввишки 300 мм у тонке полотно не помістяться.

Сумісність і монтаж

• Докупити треба серцевину євростандарту під товщину полотна з накладками і натискну ручку на планці або на розетці з квадратом 8 мм. Відповідну планку в коробці підбирають під виліт ригелів 26 мм.
• Перед покупкою зніміть зі старого замка три розміри: міжосьову — від центру отвору під циліндр до центру квадрата ручки (85 мм), бексет — від торця полотна до центру квадрата (60 мм) і висоту торцевої планки (300 мм).
• Монтаж у готове посадкове місце займає менше години: викрутити гвинти планки, вийняти старий корпус, вставити новий, притягнути планку, поставити циліндр і ручку. Інструмент — хрестова викрутка, для нового прорізу — дриль зі стамескою.
• Не впевнені, чи стане замок без переробки, — надішліть фото торця дверей із планкою старого механізму і рулеткою біля отворів, підкажемо за розмірами.

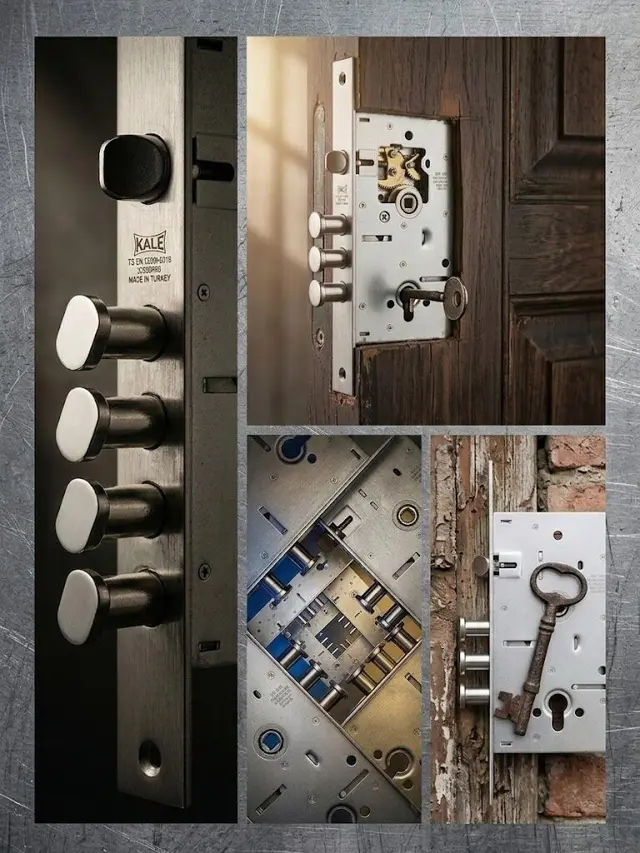

Як виміряти міжосьову відстань і бексет перед заміною замка

Два розміри вирішують, чи стане врізний замок у ваші двері. Міжосьова відстань — проміжок між центром отвору під циліндр і центром квадратного отвору під ручку, у цієї моделі 85 мм. Бексет — глибина посадки, відстань від переднього краю торцевої планки до центру квадрата ручки, тут 60 мм. Обидва розміри знімають на відчинених дверях, прикладаючи рулетку до торця полотна і міряючи по центрах отворів, а не по краях.

Далі звіряють планку: висота 300 мм і відстань між внутрішніми отворами кріплення 246 мм показують, чи ляже корпус у старий проріз. Якщо старий замок нижчий, планка перекриє його з запасом і отвори просто просвердлюють заново. Окремо перевірте глибину полотна — корпусу треба 110 мм від торця плюс кілька міліметрів на посадку.

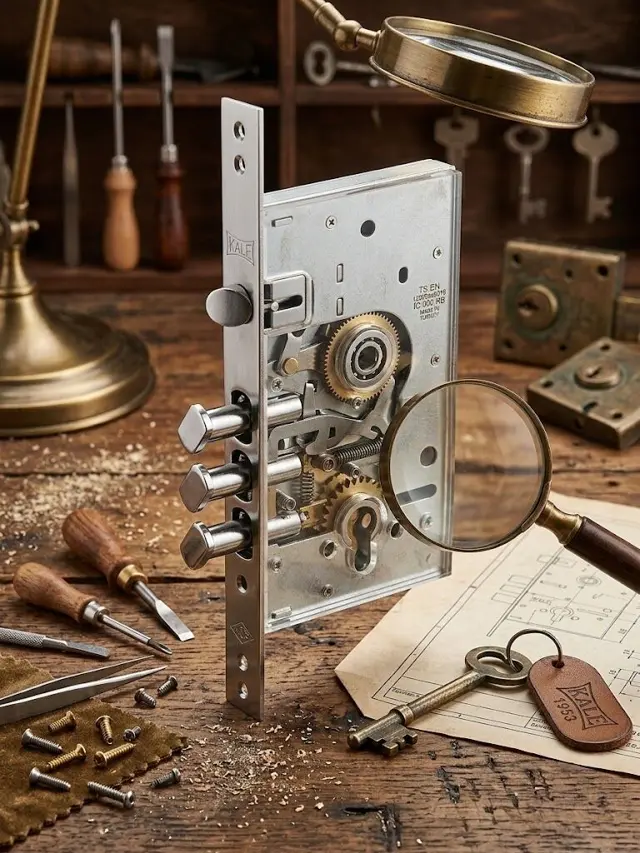

Противіджимні ригелі: що це дає вхідним дверям

Звичайний циліндровий замок тримає полотно вильотом ригелів. Але при силовому натиску монтуванням двері вигинаються, зазор між полотном і рамою росте, і ригелі виходять з отворів відповідної планки — саме так відчиняють двері, коли не хочуть возитися з серцевиною.

Тут три ригелі при повороті ключа виходять на 26 мм і одночасно провертаються на 45°. Розвернутий ригель фізично не проходить назад крізь отвір планки, поки ключ не поверне його у вихідне положення. Щоб це працювало, відповідна планка має бути притягнута до металу коробки, а не до наличника: після монтажу замкніть замок при відчинених дверях і перевірте, що всі три ригелі виходять на повний виліт без зусилля на ключі.

Який циліндр і накладку взяти до цього замка

Замок постачається без серцевини — її добирають окремо, під товщину конкретного полотна і потрібний рівень секретності. Довжину рахують так: половина циліндра з кожного боку має виходити за метал рівно настільки, щоб не потонути під накладкою, але й не стирчати назовні. Виміряйте товщину полотна разом із зовнішньою накладкою і внутрішньою розеткою — і за цією цифрою підбирайте серцевину.

Для вуличних дверей будинку до циліндра варто додати сталеву броненакладку: вона закриває торець серцевини ззовні і не дає захопити його інструментом. Її товщину теж враховують при виборі довжини циліндра. Ручку беріть будь-яку натискну з квадратом 8 мм, а якщо на довгій планці — звірте її міжосьову з замком, бо планка з іншим кроком отворів не сяде на квадрат і серцевину одночасно.
