1/6Замок врізний моноблок під ручку міжосьова відстань 85 мм KALE 352R бексет 65 мм
Чому обирають цю модель

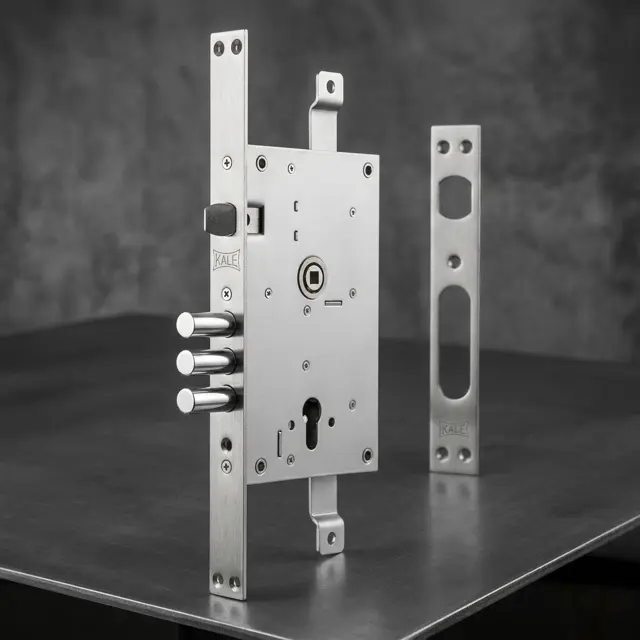

У корпусі є виходи під верхню і нижню тягу: при повороті ключа разом із бічними ригелями висуваються штирі згори і знизу полотна на 20 мм. Двері притискаються до коробки в трьох напрямках, і зусилля при спробі віджиму розподіляється на весь периметр, а не на одну зону біля замка.
Ригелі виходять поетапно: 3 оберти ключа по 11,5 мм кожен, разом 34,5 мм. Такий виліт заходить глибоко в коробку і залишає запас навіть тоді, коли полотно трохи просіло і зазор змінився. Діаметр 16 мм означає, що ригель треба саме різати, а не зрубувати.

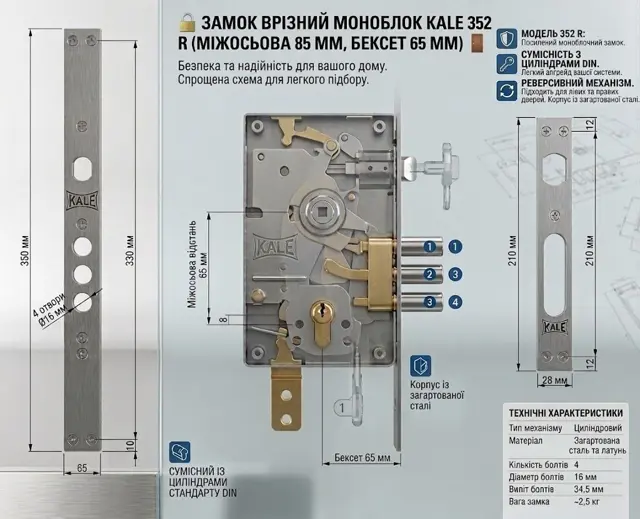

Товщина корпусу 25 мм при висоті 210 мм і глибині 130 мм — це вже не квартирний рівень, а конструкція під важке полотно. Стінки такої товщини не дають механізму перекоситися, коли двері ведуть від температури або коли на ручку тиснуть усією вагою.

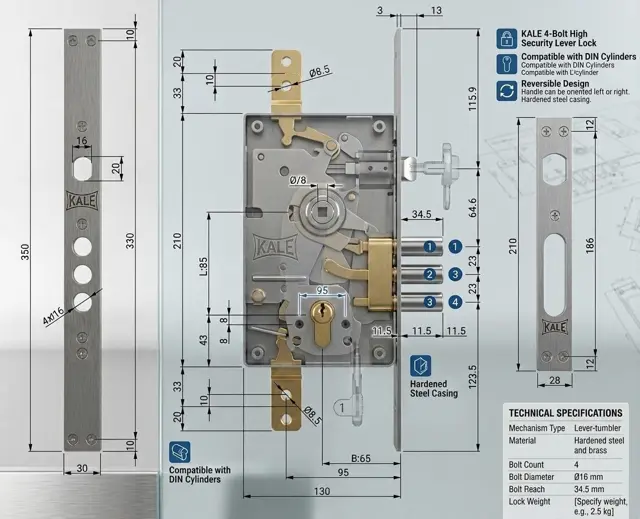

Міжосьова 85 мм — стандартний крок між циліндром і квадратом ручки, під нього підходить більшість ручок на довгій планці. Бексет 65 мм задає, наскільки глибоко корпус іде в полотно: ручка стає далі від краю дверей, що зручно для широких полотен із накладками.

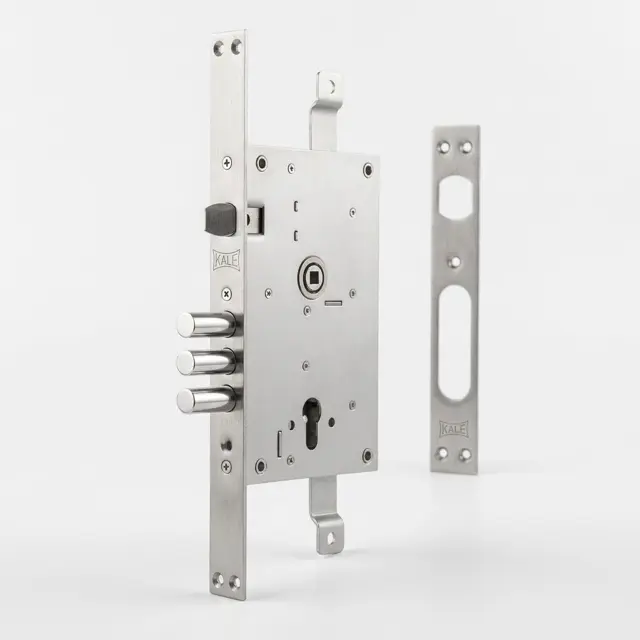

Щоб перевернути защіпку під протилежний бік відкривання, корпус розкривати не треба — вона виймається і ставиться дзеркально. Один артикул закриває і ліві, і праві двері, тож при заміні не буває помилки зі сторонністю.
Що в коробці
- Замок врізний KALE 352 R — 1 шт.
- Комплект кріпильних гвинтів
- Фірмове пакування
Опис і характеристики
Врізний замок під ручку і циліндр KALE 352R — моноблок важкої серії для вхідних металевих та броньованих дверей із міжосьовою відстанню 85 мм і бексетом 65 мм. Це той механізм, який ставлять у полотно як основний: він відповідає і за щоденне відкривання ручкою, і за замикання на ключ. Від звичайного циліндрового замка відрізняється тим, що має виходи під вертикальні тяги — так звану систему «краб».
Основне замикання виконують три сталеві ригелі діаметром 16 мм: за 3 оберти ключа вони виходять на 34,5 мм, по 11,5 мм за оберт. Одночасно з ними приводяться в дію тяги, які замикають полотно згори і знизу з вильотом 20 мм — двері фіксуються не в одній точці збоку, а по всьому периметру. Корпус масивний: висота 210 мм, загальна глибина 130 мм, товщина 25 мм, торцева планка 350 × 30 мм завтовшки 3 мм.
Защіпка реверсивна, тому сторонність дверей при виборі значення не має: її перевертають під ліве або праве відкривання прямо на місці, не розбираючи корпус. Квадрат під ручку — 8 мм, серцевину і фурнітуру добирають окремо під товщину полотна. Модель має сенс там, де двері важкі й високі: вхід у приватний будинок, броньовані двері квартири, тамбур чи технічне приміщення з підвищеними вимогами до замикання.
Технічні характеристики
| Виробник | Kale Kilit, Туреччина |
| Бренд | KALE |
| Модель | 352 R |
| Тип замка | Врізний, моноблок, під євроциліндр та натискну ручку |
| Міжосьова відстань (L) | 85 мм |
| Бексет (B) | 65 мм |
| Квадрат під ручку | 8 мм |
| Кількість ригелів | 3 шт. (циліндричні) |
| Діаметр ригелів | 16 мм |
| Виліт основних ригелів | 34,5 мм (3 оберти по 11,5 мм) |
| Підключення вертикальних тяг | Є, система «краб» |
| Виліт вертикальних тяг | 20 мм |
| Торцева планка | 350 × 30 мм, товщина 3 мм |
| Висота корпусу замка | 210 мм |
| Загальна глибина корпусу | 130 мм |
| Товщина корпусу замка | 25 мм |
| Сторонність відкривання | Універсальна, реверсивна защіпка |
Кому підійде і як обрати
- Вхідні металеві та броньовані двері приватного будинку, де полотно високе й важке, а замикання потрібне по периметру.
- Двері, у яких уже прокладені вертикальні тяги: моноблок під них розрахований і замінює зношений механізм без переробки штанг.
- Тамбур, технічне приміщення, вхід у цех — там, де двері часто відчиняють ногою чи плечем і корпус тонкої серії довго не живе.
- Заміна старого замка з міжосьовою 85 мм і бексетом 65 мм: посадкові розміри збігаються, полотно різати не доведеться.
- Не варто брати в міжкімнатні, дерев'яні тонкі та профільні двері: корпусу треба 130 мм глибини і планка заввишки 350 мм.
Сумісність і монтаж
- Окремо добирають серцевину євростандарту і натискну ручку з квадратом 8 мм — на довгій планці з міжосьовою 85 мм або на розетках. Тяги, якщо їх ще немає в дверях, підбирають за висотою полотна.
- Перед покупкою виміряйте бексет: від переднього краю торцевої планки до центру квадратного отвору під ручку має вийти 65 мм. Далі звірте висоту планки 350 мм і глибину, на яку корпус іде в полотно, — 130 мм.
- Монтаж у готовий проріз — робота на годину-півтори: зняти ручку і циліндр, витягнути старий корпус, завести новий, підключити тяги, притягнути планку і відрегулювати відповідну планку в коробці. Потрібні викрутка, ключі й рулетка.
- Не знаєте, чи є у ваших дверях тяги і який бексет, — надішліть фото торця полотна з відкрученою планкою і знімок дверей зсередини, підкажемо, чи підходить ця модель.
Що таке система тяг «краб» і навіщо вона вхідним дверям
У простому врізному замку ригелі виходять тільки збоку, у бік петель або в бік ручки. Двері фіксуються в одній зоні, і якщо коробка слабка, полотно можна відігнути вгорі або внизу — там його ніщо не тримає. Система тяг вирішує саме цю проблему: від корпусу замка йдуть дві штанги, до верхнього і нижнього торця полотна, і при повороті ключа вони висуваються на 20 мм у гнізда коробки.
У KALE 352R виходи під тяги вбудовані в корпус, тому підключення не потребує окремого приводу: тяги рухаються синхронно з основними ригелями. Якщо у ваших дверях тяги вже стоять від попереднього замка, важливо звірити, на якій висоті розташовані точки підключення і чи збігається хід. Коли тяг немає, замок працює і без них — просто як міцний трьохригельний механізм.
Моноблок чи звичайний врізний замок: у чому різниця
Моноблоком називають замок, у якого корпус зібраний як єдиний важкий вузол під навантаження, а не як тонка коробочка з накладною кришкою. Тут це видно за цифрами: товщина корпусу 25 мм проти звичних для квартирних моделей значень, висота 210 мм, глибина 130 мм. Такий корпус не «складається» при ударі й не веде його, коли полотно перекошується.
Практична різниця відчувається на важких дверях. Полотно з подвійним листом металу і утеплювачем важить достатньо, щоб з часом просісти на петлях; у тонкому замку ригелі починають чиркати по відповідній планці, ключ іде туго. Масивний корпус із запасом вильоту 34,5 мм такий перекіс переживає без наслідків. Для стандартних квартирних дверей це надлишок, для вуличних — норма.
Як перевірити, чи стане замок із бексетом 65 мм
Бексет — головний розмір при заміні. Це відстань від переднього краю торцевої планки до центру квадратного отвору під ручку; у цієї моделі 65 мм. Виміряйте його на старому замку: відчиніть двері, прикладіть рулетку до торця полотна і знайдіть центр квадрата. Якщо у вас вийшло менше, ручка стане ближче до краю і накладка може не перекрити отвір; якщо більше — корпус не дістане до потрібної глибини.
Другий розмір — міжосьова 85 мм між центрами отворів під циліндр і квадрат. Третій — висота торцевої планки 350 мм: під неї має бути проріз відповідної довжини. Якщо старий замок нижчий, доведеться подовжити паз у торці; якщо вищий — планка не перекриє слід і знадобиться декоративна накладка. Ці три числа вирішують питання сумісності швидше за будь-який опис.
Відгуки покупців
Ваш відгук
Дивіться також · KALE
Питання перед покупкою
Що таке замок-моноблок?
Так називають врізний механізм, зібраний в одному масивному корпусі під важке навантаження. У цієї моделі товщина корпусу 25 мм, висота 210 мм, глибина 130 мм — конструкція розрахована на металеві та броньовані двері, а не на тонке полотно.
Навіщо замку вертикальні тяги?
Тяги замикають двері згори і знизу з вильотом 20 мм одночасно з бічними ригелями. Полотно фіксується по периметру, тому його важче відігнути від коробки у верхньому чи нижньому куті.
Чи працює замок без тяг?
Так. Виходи під тяги — це можливість, а не обов'язкова умова. Без них ви отримуєте звичайний трьохригельний врізний замок із вильотом 34,5 мм, а тяги можна підключити пізніше.
Що означає бексет 65 мм?
Це глибина посадки: відстань від переднього краю торцевої планки до центру квадрата ручки. Разом із міжосьовою 85 мм цей розмір визначає, чи стане замок у готові отвори старого механізму.
Скільки обертів ключа потрібно, щоб замкнути?
Три: за кожен оберт ригелі виходять на 11,5 мм, разом 34,5 мм. Замикати можна і на один оберт, але повний виліт двері тримають надійніше.
Яка ручка і який циліндр потрібні?
Ручка натискна з квадратом 8 мм, на планці з міжосьовою 85 мм або на окремих розетках. Серцевину беруть євростандарту, довжину рахують за товщиною полотна разом із накладками.
