Замок врізний під ручку та циліндр KALE 442 бексет 67.5 мм (аналог ГАРДІАН 32.11) нікель

Врізний замок під ручку та циліндр KALE 442 — основний механізм для вхідних металевих і важких дерев'яних дверей, повний конструктивний аналог замка ГАРДІАН 32.11. Це означає найпростіше для покупця: якщо у ваших дверях стоїть саме такий корпус, новий замок сідає на старе місце один в один, без нових прорізів і зайвих отворів. Замикається серцевиною євростандарту, у щоденному режимі двері тримає защіпка під натискну ручку.

Замикання виконують три сталеві ригелі циліндричної форми діаметром 16 мм із вильотом 27 мм, виліт защіпки — 12 мм. Корпус компактний як для вхідних дверей: висота 156 мм, загальна глибина 103 мм, товщина 19,7 мм. Торцева планка 250 × 30 мм завтовшки 2,5 мм, покриття нікель — воно не темніє в торці полотна, куди постійно потрапляє волога з вулиці.

Міжосьова відстань 85 мм, тобто ручку можна брати будь-яку натискну на довгій планці з цим кроком. Защіпка реверсивна: напрямок міняється на місці, тому одна модель закриває і ліві, і праві двері. Це робочий варіант для квартири в старому фонді, де двері вже стоять і міняти хочеться тільки механізм, а також для дачних і господарських дверей із товстим полотном.

Технічні характеристики

Кому підійде і як обрати

• Заміна зношеного замка ГАРДІАН 32.11 у вхідних металевих дверях — корпус і кріплення збігаються, переробляти полотно не треба.
• Вхідні металеві двері квартири чи будинку, де потрібен основний нижній замок під серцевину і натискну ручку.
• Важкі дерев'яні двері з товстим полотном: глибина корпусу 103 мм у таке полотно заходить без ослаблення каркаса.
• Двері, де вже стоїть верхній додатковий замок: невисокий корпус 156 мм добре вписується поруч, не забираючи весь торець.
• Не варто брати, якщо у ваших дверях бексет менший за 67,5 мм: ручка не стане на місце, а отвір під квадрат доведеться свердлити заново.

Сумісність і монтаж

• Серцевина і ручка добираються окремо: циліндр євростандарту під товщину полотна з накладками, натискна ручка на планці з міжосьовою 85 мм або на розетках.
• Головні розміри для звірки — бексет 67,5 мм від краю планки до центру квадрата ручки, міжосьова 85 мм між отворами і висота планки 250 мм. Міряють по торцю відчинених дверей звичайною рулеткою.
• Заміна на місце старого корпусу займає близько години: викрутити саморізи планки, зняти ручку і циліндр, витягнути механізм, поставити новий і відрегулювати відповідну планку в коробці. Інструмент — хрестова викрутка і рулетка.
• Якщо не впевнені, який замок стоїть у ваших дверях, надішліть фото торця полотна з планкою і кількома розмірами на рулетці — підкажемо, чи стане ця модель без переробки.

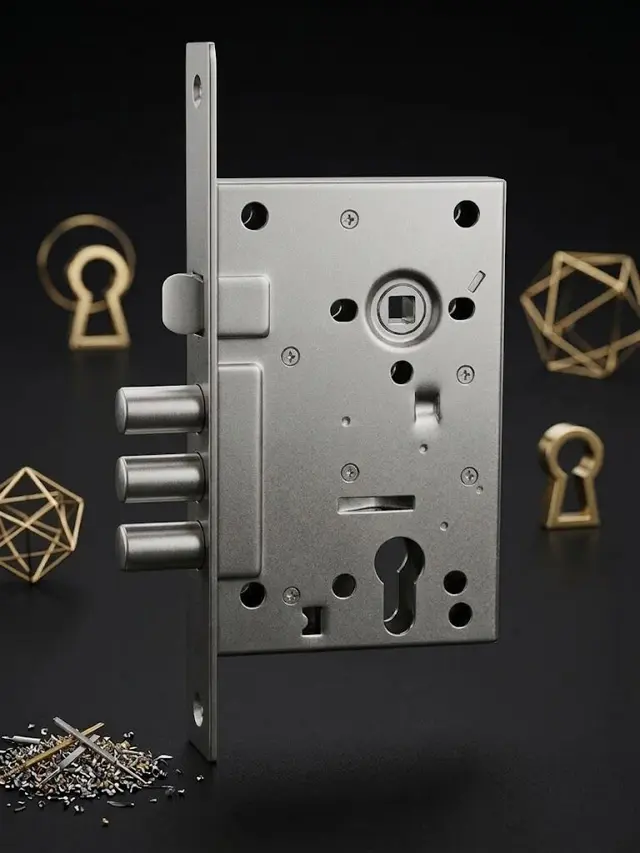

Заміна замка один в один: як переконатися, що новий стане в старий проріз

Взаємозамінність — це не маркетингове слово, а чотири розміри, які мають збігтися. Перший — бексет, глибина посадки до центру квадрата ручки, тут 67,5 мм. Другий — міжосьова відстань між отворами під циліндр і ручку, 85 мм. Третій — висота торцевої планки 250 мм, вона має перекрити проріз у торці. Четвертий — товщина корпусу 19,7 мм: механізм повинен вільно входити в паз, не розклинюючи полотно.

Найпростіший спосіб перевірити — зняти старий замок і покласти поруч. Якщо отвори під кріплення планки на тій самій відстані, а корпус не вищий за старий, монтаж зводиться до саморізів. Модель повторює габарити ГАРДІАН 32.11, тому в дверях із таким механізмом звірка зазвичай закінчується на першому ж розмірі.

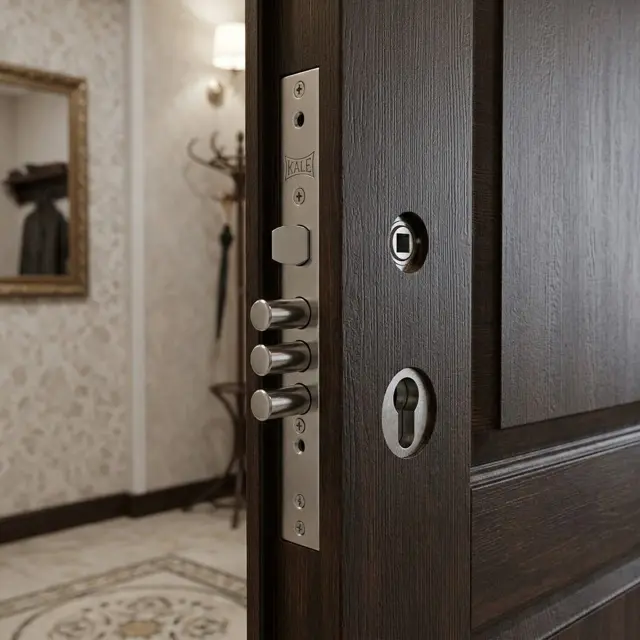

Що таке бексет і чому саме 67,5 мм

Бексет — відстань від переднього краю торцевої планки до центру квадратного отвору під ручку. Він визначає, наскільки глибоко ручка відходить від краю полотна. Значення 67,5 мм зустрічається у вхідних дверях із широкою рамкою і накладками: якби ручка стояла ближче до краю, її основа впиралася б у наличник або декоративну панель.

Вимірюють бексет на відчинених дверях: рулетка лягає на торець полотна, нуль — на передню площину планки, а далі шукають центр квадрата, у який заходить штифт ручки. Помилка на кілька міліметрів критична: отвір під квадрат у полотні вже просвердлений, і замок з іншим бексетом просто не зіставиться з ним. Міжосьову 85 мм міряють у тій же площині — між центрами отворів під циліндр і квадрат.

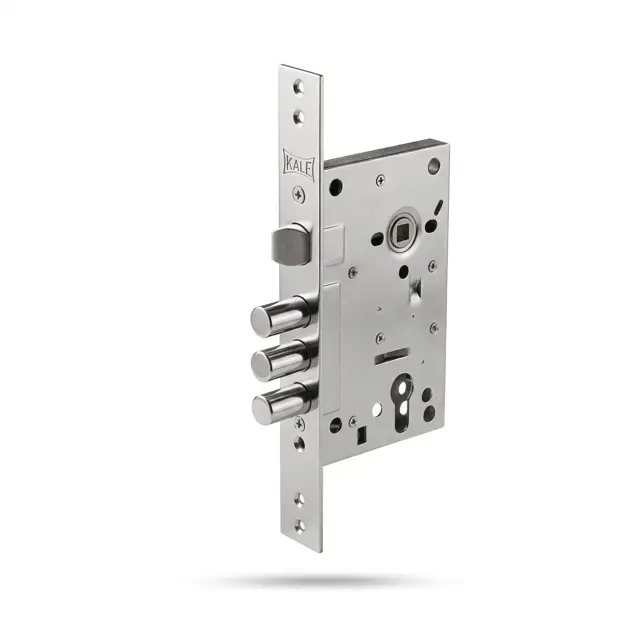

Лівий чи правий замок і як перевернути защіпку

Сторонність визначають зсередини приміщення: якщо петлі праворуч і двері відчиняються до себе правою рукою — двері праві, якщо ліворуч — ліві. Для замків із фіксованою защіпкою це вирішальне питання, бо скіс защіпки має дивитися в бік коробки, інакше двері не зачиняться. Тут проблеми немає: защіпка реверсивна.

Перевертають її так: замок кладуть на стіл, защіпку втискають усередину корпусу і виймають з посадкового місця, розвертають скосом у потрібний бік і вставляють назад до клацання. Корпус розбирати не треба. Перевірку роблять до монтажу — вставили, натиснули пальцем, переконалися, що скіс дивиться в бік, куди зачиняються двері, і тільки потім прикручують механізм у полотно.
