Замок врізний під ручку циліндровий KALE 150 PZW 55/72 mm нікель

Врізний замок під циліндр і натискну ручку KALE 150 PZW 55/72 мм — механізм для дерев'яних, металевих, міжкімнатних і вхідних дверей звичайної товщини. Засувка тримає двері зачиненими, а прямокутний ригель замикає їх ключем у два оберти. Позначка PZ у назві означає, що замок працює зі стандартним євроциліндром, який купують окремо.

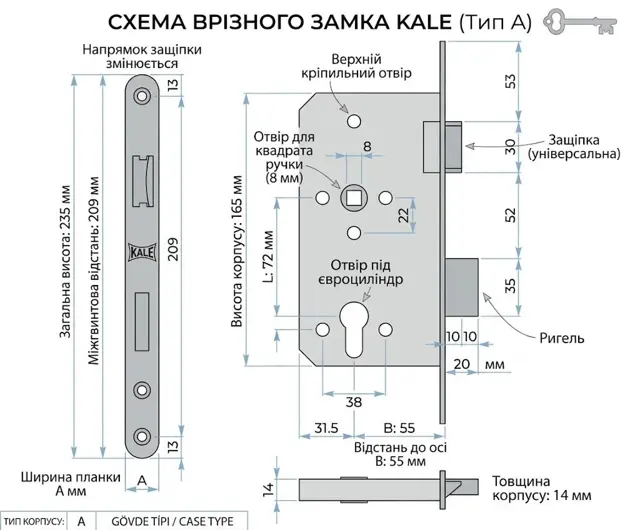

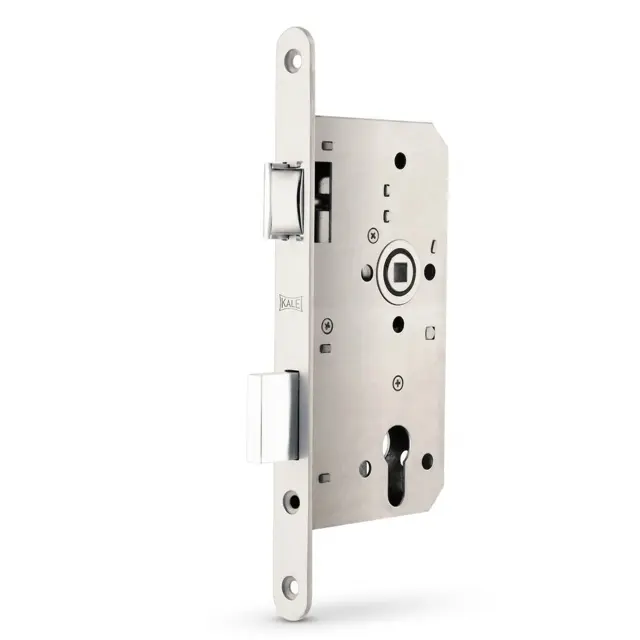

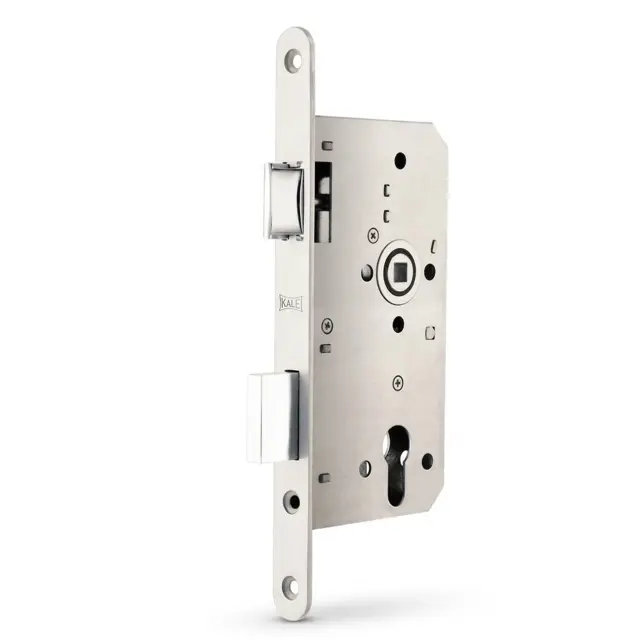

Два числа в назві — це головні розміри: бексет 55 мм і міжосьова відстань 72 мм між віссю циліндра і віссю квадрата під ручку. Квадрат — 8 мм. Торцева планка заввишки 235 мм і завтовшки 3 мм, отвори кріплення на міжцентровій 209 мм із відступом 13 мм від країв. Корпус 165 мм заввишки, 14 мм завтовшки, загальна глибина 86,5 мм — це 55 мм бексета плюс 31,5 мм тильної частини.

Головна практична перевага моделі — реверсивна засувка: її напрямок міняють без розбирання корпусу, тому один і той самий замок стає і на ліві, і на праві двері. Це знімає найчастішу проблему при купівлі, коли сторонність визначили неправильно. Ригель заввишки 35 мм виходить на 20 мм у два оберти по 10 мм, засувка заввишки 30 мм — на 10 мм. Покриття планки нікелеве, антикорозійне.

Технічні характеристики

Кому підійде і як обрати

• Для дерев'яних вхідних дверей квартири, будинку, кабінету — там, де потрібні і натискна ручка, і замикання ключем.
• Для міжкімнатних дверей, які треба замикати: кабінет, кладова, кімната з технікою, гостьова.
• Для металевих дверей звичайної товщини, у полотно яких входить корпус глибиною 86,5 мм.
• На заміну старого замка з міжосьовою 72 мм і бексетом 55 мм — реверсивна засувка знімає питання лівої чи правої сторонності.
• Не підійде для вузькопрофільних алюмінієвих і ПВХ дверей: там бексет значно менший, і корпус такої глибини в стулку не входить.

Сумісність і монтаж

• До замка окремо купують євроциліндр і натискну ручку. Ручка потрібна з міжосьовою 72 мм і штифтом під квадрат 8 мм, або ручка на розетці плюс окрема накладка під циліндр із тією ж міжосьовою.
• Довжину циліндра підбирають за товщиною полотна: від центру кріпильного гвинта до кожної зовнішньої площини разом із накладками. Циліндр не повинен виступати за накладку більше ніж на кілька міліметрів.
• Перед покупкою звірте міжосьову 72 мм, бексет 55 мм, висоту торцевої планки 235 мм і міжцентрову кріплення 209 мм. Останні два числа визначають, чи ляже планка в готову вибірку.
• Не впевнені, який замок стоїть у ваших дверях, — надішліть фото знятого механізму з лінійкою вздовж планки: за ним видно всі чотири розміри.

Що означає 55/72 у назві замка і як звірити з дверима

Перше число — бексет, тобто відстань від краю торцевої планки до осі механізму, тут 55 мм. Друге — міжосьова відстань між центром отвору під циліндр і центром квадрата під ручку, тут 72 мм. Ці дві величини і визначають, чи стане замок у ваші двері: бексет відповідає за глибину врізки, міжосьова — за те, чи збіжаться отвори під фурнітуру.

Обидва числа знімають зі старого замка лінійкою: від площини планки до центру круглого отвору — бексет; від центру круглого отвору до центру квадрата — міжосьова. На встановлених дверях те саме приблизно видно по накладці й ручці. Якщо бексет збігається, а міжосьова інша, замок фізично увійде, але отвори під циліндр і ручку не сядуть на місце — доведеться свердлити полотно наново.

Як переставити язичок: реверсивна засувка для лівих і правих дверей

Сторонність дверей визначають так: станьте з того боку, куди двері відчиняються на себе, і подивіться, де петлі. Петлі праворуч — двері праві, ліворуч — ліві. Косий бік засувки завжди має дивитися в бік коробки, у яку двері зачиняються, інакше язичок упреться в кромку і двері просто не зачиняться.

У цій моделі напрямок засувки реверсивний, і міняють його без розбирання корпусу. Загальний принцип для таких замків один: язичок утоплюють до упору всередину, повертають на пів оберту і відпускають — він фіксується вже дзеркально. Робити це зручніше до врізки, поклавши замок на стіл, і обов'язково перевірити результат, перш ніж закручувати планку: скіс має бути повернутий у той бік, куди зачиняється полотно.

PZ, WC і BB на врізних замках: що означають позначки

PZ — це замок під профільний циліндр, той самий євроциліндр із ключем і кулачком. Саме така позначка стоїть у назві цієї моделі, і саме тому циліндр треба купувати окремо: у корпусі під нього є готове фігурне вікно. WC — виконання під сантехнічний фіксатор, коли замість ключа зсередини стоїть поворотник, а зовні аварійний паз; такі замки ставлять у санвузли й ванні.

BB позначає замок під звичайний сувальдний ключ — з наскрізною замковою щілиною, як у старих дерев'яних дверях. Плутати ці три типи не можна: під кожен потрібне своє вікно в корпусі й своя накладка на полотні. Якщо ви міняєте старий замок, дивіться не на бренд і не на зовнішній вигляд, а на форму отвору під ключ у корпусі й на накладці.
