1/6Замок врізний вузькопрофільний для розсувних воріт та дверей KALE 201F 20мм нікель
Чому обирають цю модель

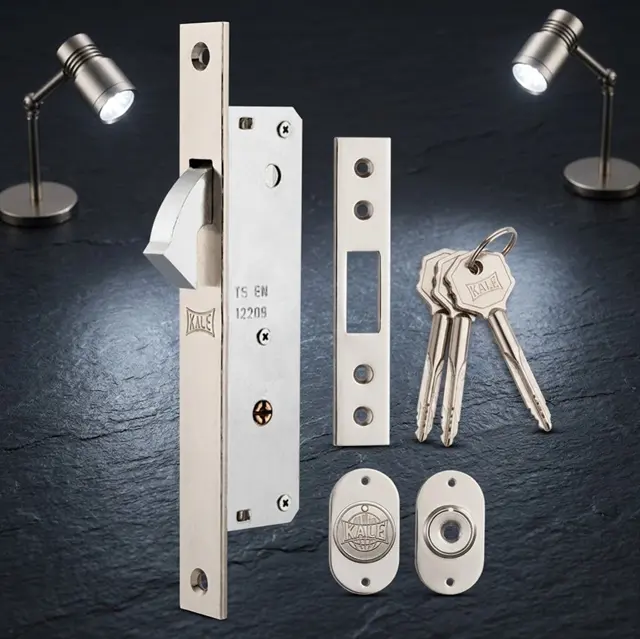

Ригель виходить із корпусу й піднімається, заходячи за відповідну планку гаком. Розсувну стулку такий захват утримує в обох напрямках: її не можна ні зсунути вбік, ні підняти. Прямий ригель на розсувних конструкціях цього не дає.

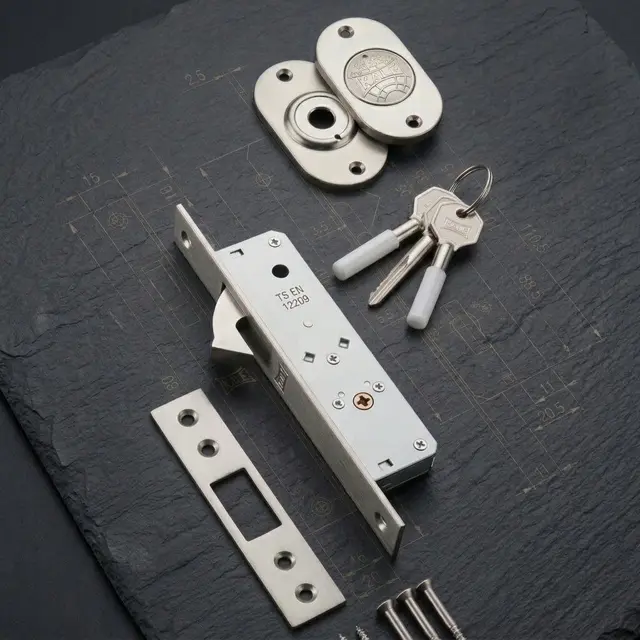

Відстань від краю планки до центру ключового отвору всього 20 мм, тому механізм ставиться туди, де смуга під врізку дуже вузька: у профіль воріт, у раму хвіртки, у тонку стулку. Звичайний замок з бексетом у два-три рази більшим у таке місце не поміститься.
Механізм працює від хрестоподібного ключа — компактного, з чотирма гранями замість пласкої борідки. У коробці три ключі: один робочий, один запасний і один у машині або в сусіда. Ключ короткий і не гнеться в кишені.

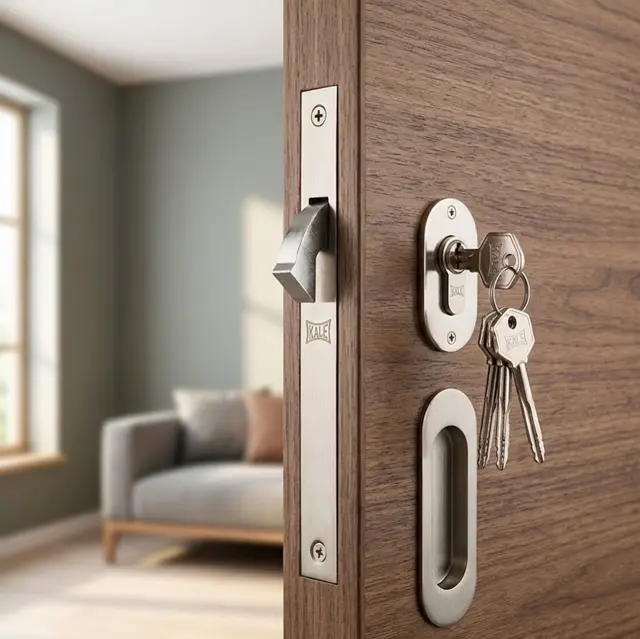

Висота корпусу 130 мм, торцева планка 180 × 20 мм, гвинти кріплення розведені на 160 мм. Такі габарити дозволяють врізати замок у профіль, не ослаблюючи його: під корпус вибирається невелике вікно, а планка перекриває проріз.

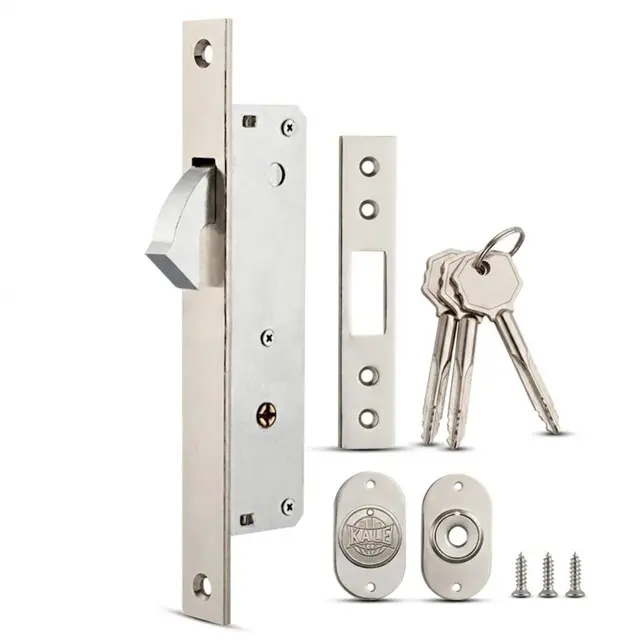

Торцева планка й видима частина ригеля покриті нікелем — це головна лінія оборони проти вологи там, де замок стоїть просто неба. Покриття не темніє від дощу й не стирається від тертя ригеля об відповідну планку.
Що в коробці
- Замок врізний KALE 201F — 1 шт.
- Ключ хрестоподібний — 3 шт.
- Відповідна планка — 1 шт.
- Комплект кріпильних гвинтів
Опис і характеристики
Врізний вузькопрофільний замок KALE 201F — механізм для розсувних воріт, хвірток і дверей, де під замок є смуга шириною лише у два сантиметри. Бексет, який у профільних конструкціях частіше називають дормасом, дорівнює 20 мм: саме на такій відстані від краю торцевої планки стоїть ключовий отвір.
Замикання тримає гакоподібний ригель: при повороті ключа він виходить із корпусу й піднімається вгору, чіпляючись за відповідну планку. Для розсувної стулки це принципово — прямий ригель така стулка просто зсуває вбік, а гак тримає її в площині руху. Ключ хрестоподібний, у комплекті три ключі, відповідна планка й гвинти.
Корпус має висоту 130 мм, торцева планка — 180 × 20 мм із гвинтами через 160 мм, покриття нікельоване. Конструкція підсилена, тож замок ставлять і в металеві, і в дерев'яні стулки: ворота гаража, хвіртка в паркані, розсувні двері в майстерні чи на терасі. Це той випадок, коли звичайний врізний замок просто не влізе у профіль.

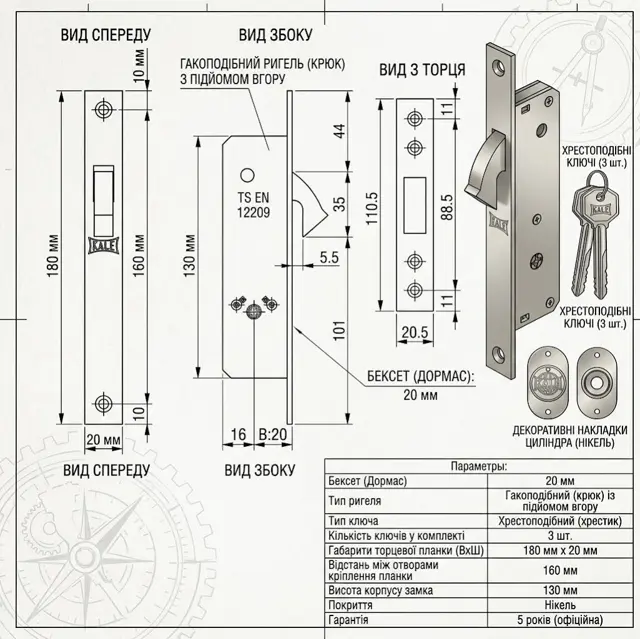

Технічні характеристики
| Виробник | KALE (Туреччина) |
| Модель | 201F |
| Тип установки | Врізний, вузькопрофільний |
| Призначення | Розсувні ворота, хвіртки, двері |
| Тип ригеля | Гакоподібний, із підйомом угору |
| Тип ключа | Хрестоподібний |
| Кількість ключів | 3 шт. |
| Бексет (дормас) | 20 мм |
| Висота корпусу | 130 мм |
| Торцева планка | 180 × 20 мм |
| Відстань між отворами кріплення | 160 мм |
| Покриття | Нікель |
Кому підійде і як обрати
- Розсувні ворота гаража або двору: гаковий ригель тримає стулку в напрямку її руху, а вузький корпус заходить у профіль рами.
- Хвіртка в паркані, металева чи дерев'яна, де немає місця під звичайний врізний замок і не хочеться вішати навісний.
- Розсувні двері в майстерні, на терасі, у складському приміщенні — там, де стулка їздить по напрямній і потребує замикання ключем.
- Заміна зношеного вузькопрофільного замка з таким самим дормасом 20 мм: посадкове вікно й отвори планки збігаються.
- Не варто ставити на вхідні двері квартири як основний замок: це вузький механізм з одним ригелем, розрахований на профільні та розсувні конструкції.
Сумісність і монтаж
- Замок повністю укомплектований: корпус, три хрестоподібні ключі, відповідна планка і гвинти. Циліндр не потрібен — секрет усередині механізму.
- Перед покупкою виміряйте дормас старого замка: від краю торцевої планки до центру ключового отвору має бути 20 мм. Далі звірте висоту корпусу 130 мм, планку 180 × 20 мм і відстань між її гвинтами 160 мм.
- Монтаж у профіль: розмічають вікно під корпус і виїмку під планку, вибирають метал фрезою або свердлом по колу, ставлять замок, потім прикладають відповідну планку по сліду піднятого ригеля. Гак має заходити вільно, без тертя об край.
- Не впевнені, що замок стане у ваш профіль, — надішліть фото стулки з рулеткою поперек рами і фото старого замка, підкажемо за дормасом.
Як виміряти бексет і підібрати вузькопрофільний замок
У профільних конструкціях головне число — відстань від краю торцевої планки до центру ключового отвору. Її називають бексетом або дормасом, і в цій моделі вона дорівнює 20 мм. Міряють по знятому замку лінійкою: від зовнішньої площини планки до середини отвору. Помилка навіть у кілька міліметрів означає, що ключовий отвір не збіжиться з отвором у стулці.
Друге число — ширина самої планки, тут 20 мм: вона має вписатися в смугу профілю, не наїжджаючи на скло чи ущільнювач. Далі перевіряють висоту корпусу 130 мм і відстань між гвинтами 160 мм — це визначає, чи стане замок у готове вікно. Якщо старий замок втрачений, міряйте прямо по стулці.
Як замінити врізний замок самому
Спершу знімають старий механізм: викрутити два гвинти торцевої планки, вставити ключ, злегка провернути й витягнути корпус на себе. Якщо він закусив, ригель лишився піднятим — проверніть ключ у зворотний бік до кінця, гак опуститься і корпус вийде. Не тягніть силою: у вузькому профілі легко зім'яти край.
Новий замок спершу приміряють насухо. Планка має лягти врівень із торцем, ключовий отвір — збігтися з отвором у стулці, а корпус вільно входити в вікно. Якщо планка виступає, виїмку поглиблюють. Потім прикручують корпус, перевіряють хід ключа на відкритій стулці й тільки після цього ставлять відповідну планку, розмічену по сліду піднятого гака.
Як доглядати за замком, щоб ключ не заїдав
Вуличний замок живе у воді й пилу. Раз на сезон продуйте ключовий отвір і капніть кілька крапель рідкої оливи або спеціального засобу для замків на ключ, після чого проверніть його кілька разів у обидва боки. Густе мастило не підходить: на морозі воно густішає, а влітку збирає пил у пасту, яка й клинить механізм.
Взимку замерзлий замок не відігрівають окропом і не тиснуть на ключ — зігніть його, і дістати уламок із вузького профілю буде важко. Простіше нагріти сам ключ або залити в отвір спеціальний розморожувач. Якщо гак почав чіплятися за відповідну планку, справа зазвичай у просіданні стулки на роликах: підрегулюйте її по висоті, і замок знову працюватиме легко.
Відгуки покупців
Ваш відгук
Дивіться також · KALE
Питання перед покупкою
Що таке дормас 20 мм у вузькопрофільному замку?
Це відстань від зовнішнього краю торцевої планки до центру ключового отвору, той самий бексет. У KALE 201F він дорівнює 20 мм, і саме за цим числом підбирають замок для профільної або розсувної стулки.
Чим гаковий ригель кращий для розсувних воріт?
Прямий ригель тримає стулку, яка відчиняється на себе, а розсувну він не втримає: вона просто їде вздовж. Гак при повороті ключа піднімається і чіпляється за відповідну планку, блокуючи рух стулки в обидва боки.
Скільки ключів у комплекті?
Три хрестоподібні ключі. Разом із замком іде також відповідна планка і кріпильні гвинти, тож докуповувати для монтажу нічого не треба.
Чи потрібен для цього замка циліндр?
Ні. Секрет міститься всередині корпусу і працює від хрестоподібного ключа, отвору під євроциліндр у цій моделі немає.
Чи можна ставити замок на дерев'яну хвіртку?
Так, конструкція підсилена і розрахована як на металеві, так і на дерев'яні стулки. Важливо, щоб у місці врізки був суцільний брус завтовшки достатньою для корпусу висотою 130 мм.
Що робити, якщо взимку ключ не повертається?
Не тиснути. Нагрійте ключ або скористайтеся розморожувачем для замків, а потім, коли механізм відтане, просушіть його і капніть кілька крапель рідкої оливи.
