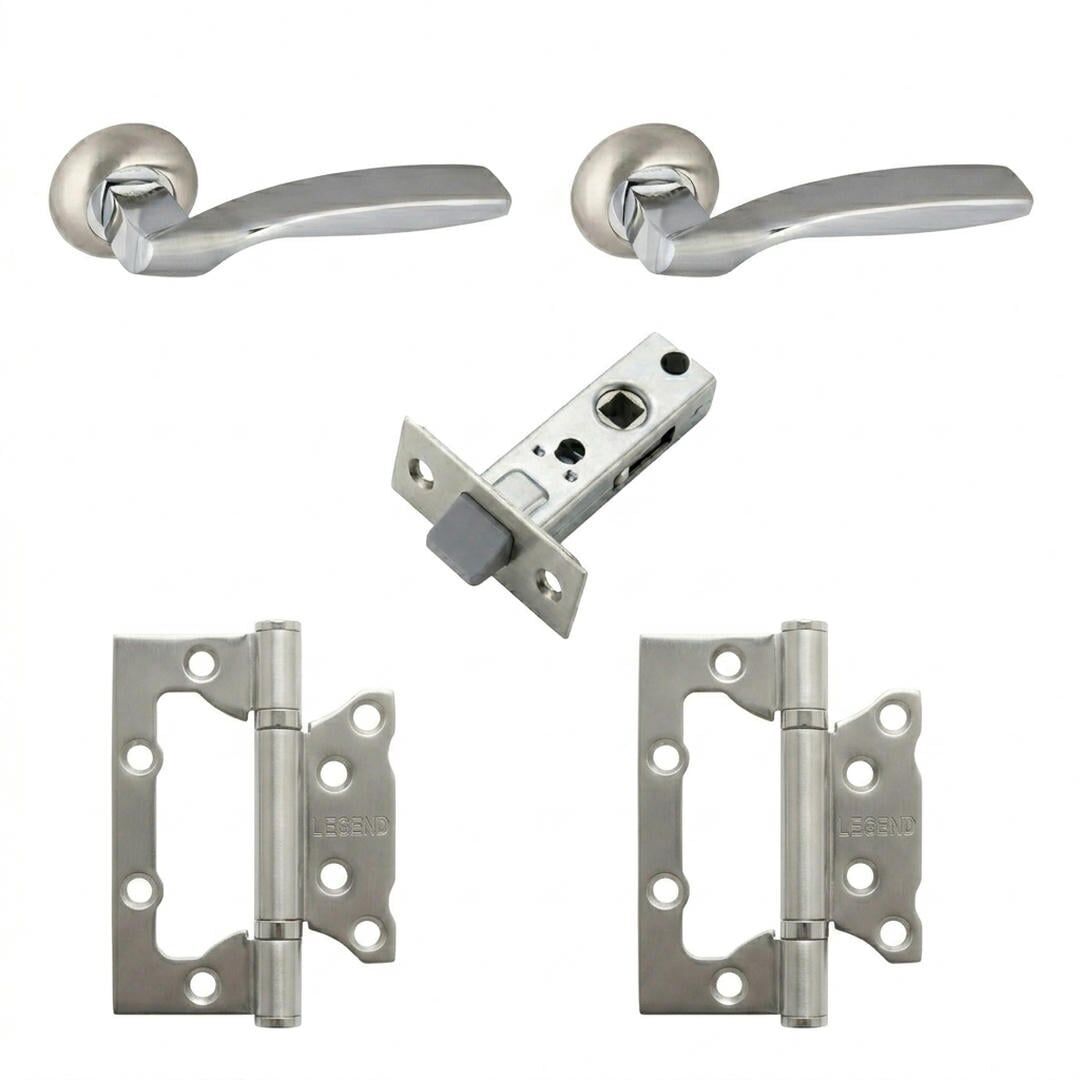

Розмітка петель: на якій відстані від краю і між собою

Стандартний відступ — 200–250 мм від верхнього торця полотна до верхньої петлі і стільки ж від нижнього торця до нижньої. Міряють не «приблизно від кута», а від краю полотна до краю карти петлі. Третю петлю ставлять не точно посередині, а ближче до верхньої — зазвичай на 150–250 мм нижче за неї. Розмітку з полотна на коробку переносять одним заходом, коли двері вже стоять у прорізі на клинах, — так виключається арифметична помилка.

Загальноприйняті відступи і від чого вони залежать

Робоча схема, від якої відштовхуються монтажники:

• Верхня петля — 200–250 мм від верхнього торця полотна до верхнього краю карти.
• Нижня петля — 200–250 мм від нижнього торця до нижнього краю карти. Частіше внизу беруть трохи більше, 230–250 мм.
• Третя петля — 150–250 мм нижче за верхню.

Звідки взялися саме ці цифри? Приблизно десята частина висоти полотна — це та відстань, на якій петля вже працює як повноцінна опора, але ще не потрапляє в кутову зону, де полотно збирається з обв'язки. У класичному полотні з масиву кути — це шипові з'єднання, у МДФ-дверях там стикуються бруски каркаса. Фреза, яка зайшла в стик, руйнує з'єднання, і петля тримається вже не на деревині, а на клеї.

Від чого відступ може змінюватися:

• Довжина петлі. Карта 100 мм і карта 130 мм займають різне місце — міряти треба до краю карти, а не до її середини.
• Висота полотна. На 2200 мм відступи збільшують до 230–250 мм, щоб петлі не збилися до країв.
• Замок і ригелі. На вхідних дверях із багатоточковим замком петля не повинна опинитися навпроти ригеля — інакше вибірки перетнуться.
• Ширина закладного бруска. Це головне обмеження, до якого ми ще повернемося.

Чому не можна впритул до краю і чому не посередині

Спокуса відсунути петлю ближче до кута існує: здається, що так важіль коротший і навантаження менше. Насправді відбувається інше.

Ближче 150 мм до торця — зона, де деревина працює на розкол. Торець полотна тут уже ослаблений кутовим з'єднанням, а саморіз петлі створює розклинювальне зусилля вздовж волокон. Результат — тріщина від отвору до торця, яку не склеїти нормально. У МДФ-дверях ситуація ще гірша: у куті зазвичай сходяться два бруски каркаса, і фреза просто вигризає стик.

Посередині полотна петля майже не працює. Двері обертаються навколо вертикальної осі, і зусилля, яке відриває полотно від коробки, росте до країв. Петля посередині сприймає мінімальну частку навантаження, натомість забирає силу з верхньої і нижньої зон, де вона реально потрібна. Заразом вона ріже полотно якраз там, де воно найменш жорстке, — посередині прогин максимальний.

Правильна логіка така: петлі мають бути якомога ближче до країв, але не настільки, щоб зруйнувати кут. 200–250 мм — це і є компроміс, перевірений практикою.

Третя петля: посередині чи ближче до верхньої

Найпоширеніша помилка — поділити відстань між двома петлями навпіл і поставити третю точно посередині. Виглядає симетрично, працює погано.

Причина в розподілі зусиль. Полотно тягне вниз і назовні; верхня петля працює на відрив і несе основне навантаження, нижня переважно на стиск, вона підпирає. Проблемна точка завжди вгорі — саме там розбиває отвори і саме звідти починається провисання. Отже, розвантажувати треба верхню петлю, а для цього третя має стояти поруч із нею, а не за метр від неї.

Практика:

• третю петлю ставлять на 150–250 мм нижче за верхню;
• на дуже високих полотнах (2300 мм і вище) четверту додають уже у верхню третину, а не внизу;
• якщо третю петлю ставлять у двері, які вже провисли, її місце — теж угорі: середина нічого не виправить.

Виняток — суцільно скляні двері з затискними петлями: там навантаження працює інакше, і петлі розставляють за схемою виробника фурнітури. Загальні правила розстановки і кількості ми розбирали в статті скільки петель ставити на двері і на якій висоті, а розрахунок за вагою — у матеріалі петлі для важких дверей.

Перенесення розмітки з полотна на коробку одним заходом

Найбезпечніший підхід — не міряти двічі, а перенести лінії з полотна на коробку однією операцією. Два робочі способи.

Спосіб із клинами (коробка вже стоїть).

• Ставимо полотно в проріз у робоче положення, притискаємо до стояка з боку петель.
• Підбиваємо клини знизу і з боків так, щоб вийшли проєктні зазори: 3 мм по периметру, 8–12 мм знизу до чистової підлоги.
• Перевіряємо рівнем вертикаль полотна і зазори по всьому периметру — доки нічого не свердлимо, усе ще можна поправити.
• Прикладаємо петлю до торця полотна на потрібній відстані й ведемо олівцем або ножем одну лінію одразу по полотну і по стояку коробки. Риска виходить наскрізна.
• Так само другий край карти. Тепер межі вибірки на полотні й на коробці збігаються точно, і жодної арифметики.

Спосіб із кутником (коробка ще не встановлена).

• Кладемо полотно і стояк коробки поруч на рівній поверхні, торець до торця.
• Вирівнюємо за верхнім краєм із поправкою на верхній зазор: стояк зміщуємо вгору на 3 мм, щоб урахувати майбутню щілину.
• Стягуємо струбцинами, щоб під час розмітки нічого не з'їхало.
• Слюсарним кутником переносимо ризики з полотна на стояк — кутник дає перпендикуляр, а не «на око».
• Підписуємо олівцем «верх» на обох деталях: переплутати верх і низ при складанні — класика, особливо коли петлі роз'ємні.

Роз'ємні петлі, до речі, ще й ліві та праві. Якщо не впевнені, з якого боку у вас навішуються двері, подивіться статтю ліві чи праві двері: як визначити — переплутана сторона означає, що петлю доведеться купувати заново.

Як перевірити розмітку до свердління

Хвилина перевірки економить годину переробки. Пройдіться по списку, перш ніж узяти фрезер або стамеску:

• Два виміри замість одного. Поміряйте відстань до петлі від верху і окремо від низу полотна. Сума плюс довжина карти має дорівнювати висоті полотна — якщо не сходиться, десь помилка.
• Приклали петлю — обвели. Не покладайтеся на цифри: прикладіть саму петлю до розмітки й обведіть гострим олівцем. Побачите реальні межі.
• Постукайте по торцю. Над закладним бруском звук глухий, над порожниною — дзвінкий. Так ви знайдете справжні межі бруска.
• Перевірте перетини. Чи не потрапляє петля на зону замка, ригеля, врізного доводчика, магнітної защіпки.
• Перевірте сторону. Полотно має відчинятися в той бік, у який ви плануєте, а роз'ємна петля — розбиратися вгору.
• Перевірте вертикаль ще раз. Стояк коробки має стояти по рівню, відхилення не більше 1–2 мм на висоту. Криву коробку розміткою не компенсувати.

Закладний брусок: у коробці й у полотні

Це та частина, через яку найчастіше вилітають петлі. Сучасне міжкімнатне полотно з МДФ усередині порожнє: соти з картону або повітря, а по периметру — дерев'яний брусок обв'язки шириною орієнтовно 30–60 мм. Петлі тримає саме він.

Проблема в тому, що ширина бруска невелика, а розмітка «на око» легко вилазить за його межі. Саморіз, який зайшов у соти, тримає рівно нічого: полотно висить на двох інших кріпленнях, а з першим серйозним ривком петля виривається разом зі шматком облицювання. Полотно після цього ремонтується погано.

Як не промахнутися:

• знайдіть межі бруска постукуванням і позначте їх олівцем на торці;
• центр петлі виставляйте по центру бруска, а не по центру торця — вони не завжди збігаються;
• якщо брусок вузький, беріть петлю з коротшою картою — краще менша петля в деревині, ніж більша наполовину в порожнечі;
• у коробці ситуація дзеркальна: тонкий МДФ-стояк тримає погано, тому в порожнину стояка вставляють брусок перерізом 30×40 або 40×40 мм, саджають на піну чи клей і кріплять стояк анкерами саме в зонах петель;
• довжина саморізів має бути такою, щоб вони заходили в брусок мінімум на 20–25 мм.

У прихованих петель вимоги ще суворіші: вибірка під них велика, і брусок має бути суцільним по всій її довжині. Тому приховані петлі ставлять у полотна від 40 мм із посиленою обв'язкою, а не в будь-які двері — регулювати їх потім зручно, про це стаття регулювання прихованих петель, але поставити їх у тонке полотно неможливо.

Глибина і ширина вибірки

Вибірка (гніздо під петлю) має бути рівно такою, щоб карта лягла врівень із площиною торця.

• Глибина = товщина карти. Для звичайної петлі це 2–3 мм. Припустима похибка — до 0,2–0,3 мм, не більше.
• Занадто глибоко — петля втопиться, зазор із боку петель зникне, полотно тертиметься об коробку, а при зачинянні бʼтиме в притвор.
• Занадто мілко — карта стирчить, зазор із боку петель збільшиться, полотно стане «на дибки» і почне чіплятися з боку ручки.
• Довжина і ширина — точно по карті, без запасу. Вибірка на 2 мм ширша дає петлі люфт, і полотно згодом сповзає.
• Приховані петлі — вибірка глибока, орієнтовно 20–25 мм і довжиною 160–200 мм, фрезерується тільки за шаблоном конкретної серії. Стамескою тут не обійтися.

Практична порада: вибирайте гніздо трохи мілкіше, ніж треба, а потім знімайте матеріал по 0,2–0,3 мм, приміряючи петлю. Добрати завжди можна, повернути зняте — ні.

Таблиця: висота полотна → кількість петель → відступи

Цифри в таблиці — робочий орієнтир. Якщо ви міняєте петлі в наявних дверях, першим ділом переміряйте старі вибірки: простіше попасти в них, ніж різати нові поруч.

Типові помилки, через які петлю доводиться переносити

• Міряли від кута, а не від торця. Якщо на полотні є чверть або притвор, кут і торець — різні точки, різниця до 12 мм.
• Міряли до центру петлі, а не до краю карти. Помилка в пів довжини карти, тобто 50 мм на стандартній петлі.
• Не врахували верхній зазор при розмітці коробки. Полотно на 3 мм нижче за коробку — розмітка теж має бути зміщена.
• Прорізали навпроти ригеля замка. Тоді або замок, або петля лишаються без місця.
• Поставили третю петлю посередині. Працює вона там мало, а полотно ослаблене.
• Переплутали верх і низ у роз'ємних петлях. Полотно просто не знімається або не навішується.

Усі ці речі варто перевірити ще під час приймання роботи в монтажників — у нас для цього є чекліст приймання дверей.

Коли краще не братися самому

Є випадки, де розмітка своїми руками закінчується зіпсованим полотном:

• приховані петлі — вибірка під них фрезерується за шаблоном, вручну точність у 0,2 мм недосяжна;
• суцільне скло — свердління загартованого скла в домашніх умовах неможливе, отвори роблять до гартування на виробництві;
• вхідні металеві двері — там петлі приварні або на посилених штирях, потрібне зварювання;
• полотна дорожче за середній сегмент — ціна помилки більша за вартість роботи майстра;
• перенесення петлі на нове місце, коли старі отвори треба закривати чопами і шпаклювати під колір.
