Поворотний металевий привід шириною 16 мм VORNE PS-1600 BS 15.5 мм

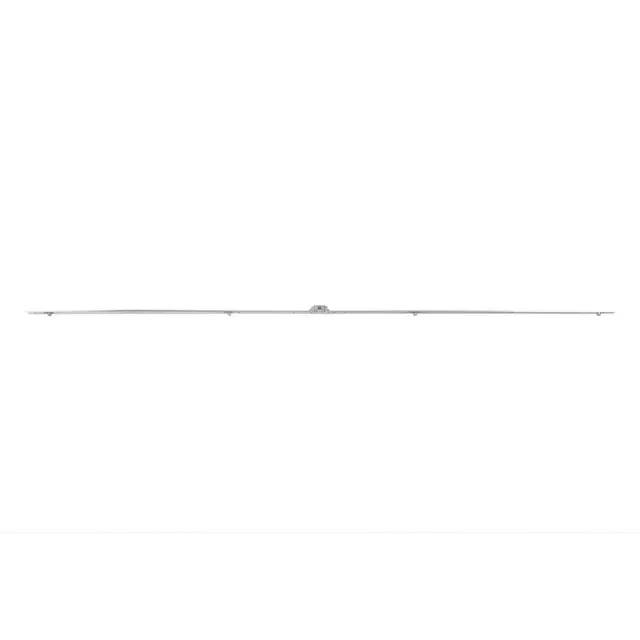

Поворотний привід VORNE PS-1600 — основний запор для високих поворотних стулок пластикових вікон, заввишки від 1600 до 1800 мм. Він стоїть під ручкою і при її повороті рухає засувну планку, яка заводить цапфи за відповідні планки на рамі. На високій стулці від приводу залежить, чи буде вона притиснута рівно по всій висоті, тому тут уже 4 точки притиску, а не три, як на коротших моделях.

Привід зроблений зі сталі і має оцинковане покриття сріблястого кольору, яке захищає метал від корозії. Це важливо для вікон на балконах і лоджіях, де фурнітура працює в умовах перепадів температур і конденсату. Ширина планки — 16 мм, бексет — 15,5 мм. Чотири стандартні ексцентрикові цапфи налаштовують силу притиску стулки до рами. Привід постачається в готовому розмірі, без зубчастих з'єднань, і не потребує підрізки.

Виробник — VORNE, Туреччина. Типове застосування — високі вікна в кімнатах зі стелею вище стандартної, вікна балконних блоків і лоджій, вітражні стулки.

Технічні характеристики

Кому підійде і як обрати

• Високі поворотні стулки вікон у кімнатах і на лоджіях заввишки 1600–1800 мм.
• Вікна балконного блоку поруч із дверима, де стулка висока і вузька.
• Вікна, на яких стара фурнітура почала іржавіти через конденсат.
• Вітражні поворотні стулки в приватному будинку.
• Не підходить для поворотно-відкидних стулок і для фрамуг по ширині — для цього розміру виробник вказує лише поворотну стулку по висоті.

Сумісність і монтаж

• Висота стулки по фурнітурному пазу має бути в межах 1600–1800 мм.
• Бексет 15,5 мм і ширина 16 мм — звірте з тим приводом, що стоїть зараз.
• Розташування 4 цапф має відповідати відповідним планкам на рамі; якщо планок менше, доведеться додати.
• Ручка ставиться стара, якщо її квадрат не зношений.

Чому на високій стулці потрібні 4 цапфи

Що вища стулка, то більше вона може вигнутися між точками притиску: улітку від нагріву, взимку від холоду ззовні. Якщо притискних точок мало, середина стулки відходить, і з'являється протяг, який не прибере жодне регулювання петель. Чотири цапфи на приводі PS-1600 розносять притиск по висоті рівномірніше, тож стулка прилягає до ущільнювача по всій довжині.

Як замінити привід на високій стулці

Відчиніть стулку і зафіксуйте її, щоб вона не хиталася. Зніміть ручку, викрутіть шурупи кріплення приводу, починаючи знизу. Старий привід витягуйте плавно, не згинаючи — так ви зможете порівняти його з новим. Новий вставляйте зверху вниз, закріпіть, поставте ручку і перевірте замикання: усі чотири цапфи мають заходити за свої планки.

Догляд за оцинкованою фурнітурою

Оцинкування захищає метал, але не любить абразивів і агресивної хімії. Протирайте привід сухою ганчіркою, раз на рік змащуйте цапфи і рухомі частини невеликою кількістю мастила. Якщо вікно на балконі, восени перевіряйте, чи не зібрався в пазу конденсат: вода, що застоюється, з часом пошкодить навіть захищений метал.

Як обрати між трьома і чотирма цапфами

Короткі приводи серії мають три цапфи, а для стулок від 1600 мм виробник ставить чотири. Більше точок притиску — рівніше прилягання високої стулки і менше протягів. Якщо ваша стулка близька до межі діапазону, міряйте особливо уважно: при висоті 1600–1800 мм ставте саме PS-1600, щоб усі чотири цапфи стали навпроти своїх планок.
