Поворотно-відкидний металевий балконий привід шириною 16 мм VORNE SP101-5 (KA 1700-2200)

Поворотно-відкидний привід VORNE SP101-5 KA — це основний запор фурнітури пластикових балконних дверей і великих вікон, тобто та планка з механізмом під ручку, яка рухає всю систему замикання. Саме він перетворює поворот ручки на рух засувної планки: у одному положенні стулка відчиняється вбік, в іншому — відкидається для провітрювання, у нижньому — замикається. Коли ручка провертається туго, не перемикає режими або обірвалась усередині, причина найчастіше саме в зношеному приводі.

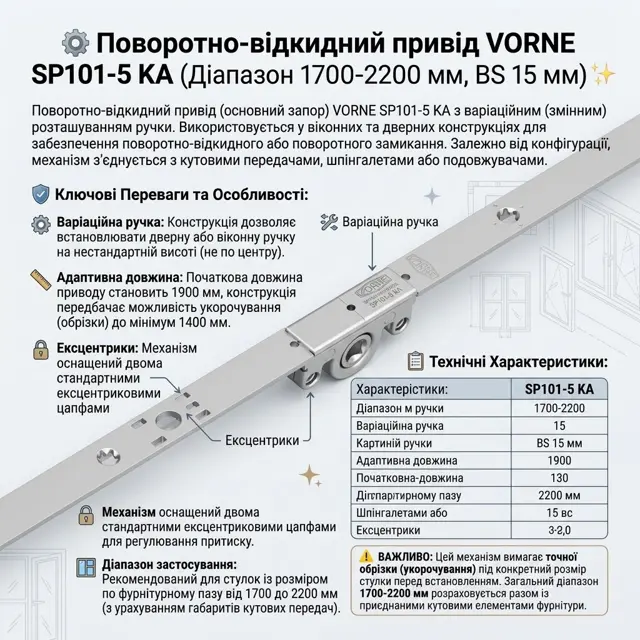

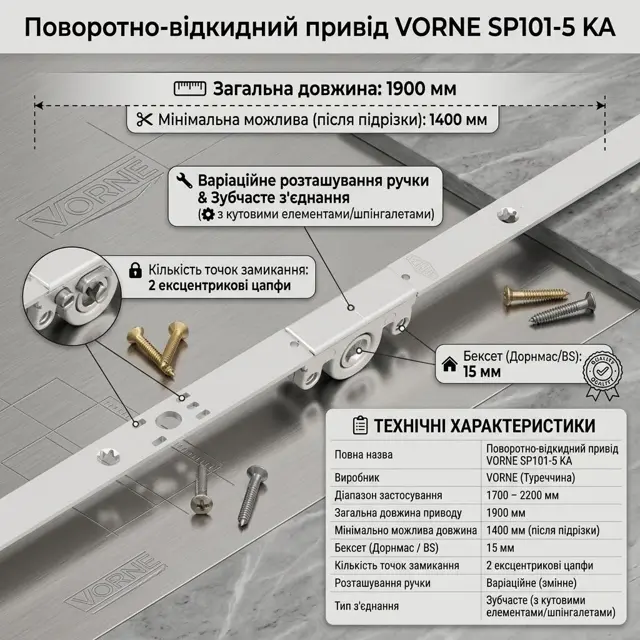

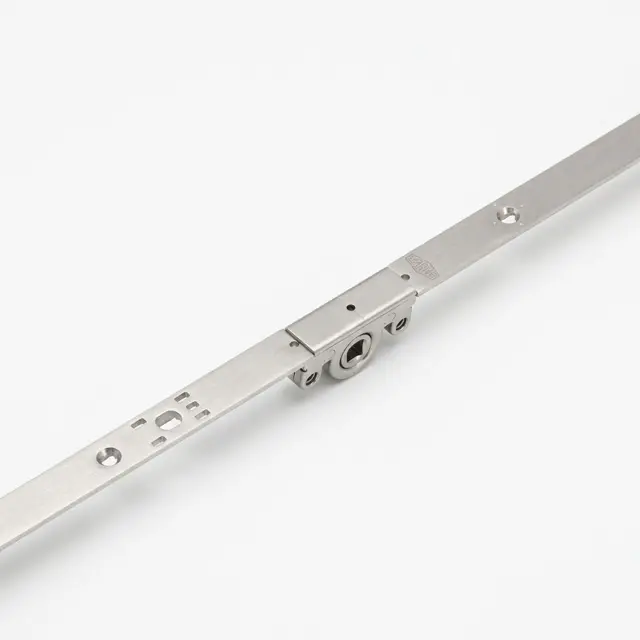

Привід металевий, шириною 16 мм, бексет — 15 мм. Початкова довжина — 1900 мм, а конструкція передбачає підрізку до мінімальних 1400 мм. Рекомендований діапазон застосування — стулки з розміром по фурнітурному пазу від 1700 до 2200 мм з урахуванням кутових передач. На приводі дві ексцентрикові цапфи для регулювання притиску. З'єднання з іншими елементами — зубчасте: механізм стикується з кутовими передачами, шпінгалетами або подовжувачами. Виробник — VORNE, Туреччина.

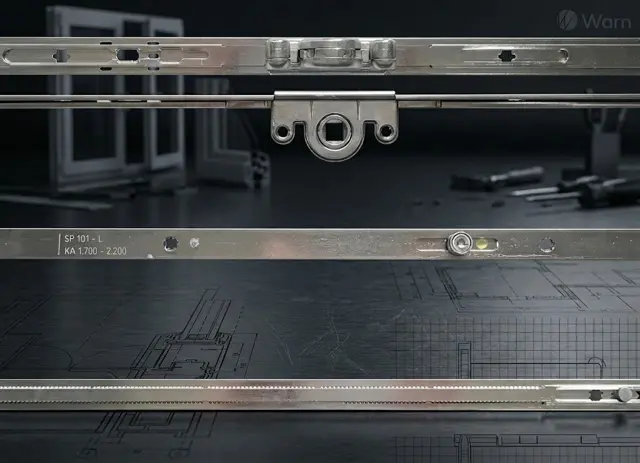

Головна особливість — варіаційне (змінне) розташування ручки: її можна поставити не по центру, а на зручній висоті, що особливо важливо для балконних дверей.

Технічні характеристики

Кому підійде і як обрати

• Балконні пластикові двері, у яких ручка перестала перемикати режими поворот–відкидання.
• Високі поворотно-відкидні вікна, де потрібно розмістити ручку нижче або вище центру.
• Ремонт фурнітури, коли кутові передачі та ножиці справні, а зношений лише привід під ручкою.
• Майстри, які збирають фурнітуру під конкретну стулку з підрізкою приводу.
• Не підходить для невеликих вікон і для поворотних стулок без відкидання — для них є прямі поворотні приводи.

Сумісність і монтаж

• Виміряйте стулку по фурнітурному пазу: діапазон приводу — 1700–2200 мм з урахуванням кутових передач.
• Звірте бексет 15 мм і ширину планки 16 мм зі старим приводом.
• Перевірте, що кутові передачі та інші елементи мають сумісне зубчасте з'єднання.
• Ручку беріть віконну або балконну під стандартний квадрат, сумісний з вашою фурнітурою.

Як зрозуміти, що зламався саме привід

Зніміть ручку і поверніть механізм викруткою: якщо він крутиться легко, а з ручкою туго — справа в ручці. Якщо ж квадрат провертається вхолосту і засувна планка не рухається, або механізм заклинило в одному положенні — зношений привід. Перед заміною перевірте блокувальник помилкового повороту на торці стулки: часто ручку «заклинює» саме він, а не основний запор.

Підрізка приводу під стулку

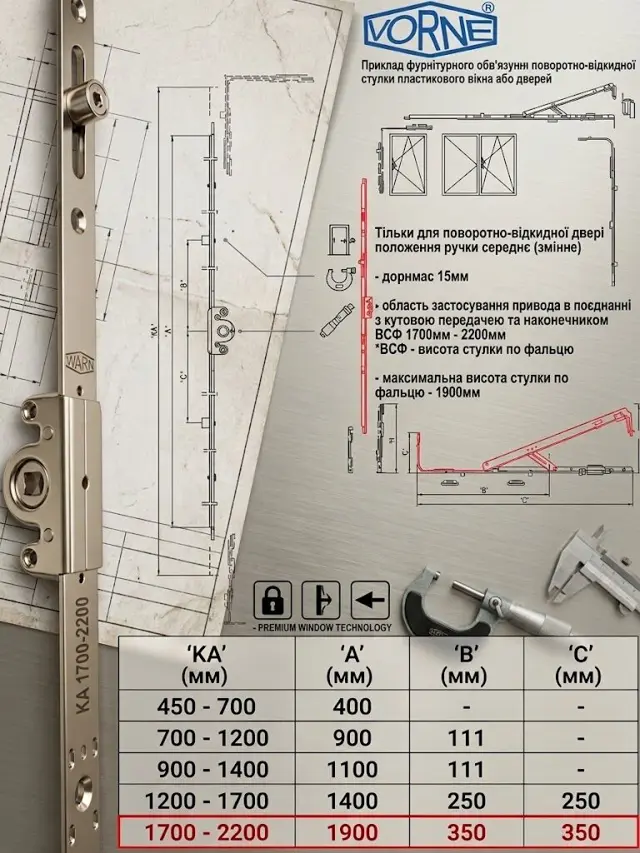

Привід постачається довжиною 1900 мм. Порівняйте його зі старим, відміряйте потрібну довжину і обріжте з того боку, що з'єднується з кутовою передачею, — за розміткою, яку має планка. Мінімум — 1400 мм. Після підрізки зачистіть край напилком, щоб не зачіпав паз. Ручку при цьому розмістіть на зручній висоті — для того і потрібне варіаційне розташування.

Регулювання притиску після заміни

Після монтажу закрийте стулку і подивіться, як вона прилягає. Ексцентрикові цапфи повертаються шестигранником або плоскогубцями: мітка ближче до ущільнювача — сильніший притиск, далі — слабший. Узимку виставляйте сильніший, влітку послаблюйте, щоб ручка оберталась легко і ущільнювач не зминався.
