Поворотний металевий привід шириною 16 мм VORNE PS-1000 BS 15.5 мм

Поворотний привід VORNE PS-1000 — основний запор для невеликих стулок пластикових вікон і фрамуг, тобто механізм під ручку, який при повороті ручки рухає засувну планку і заводить цапфи за відповідні планки на рамі. Він потрібен, коли ручка на невеликому вікні провертається вхолосту, не замикає стулку або заклинила, а решта фурнітури в порядку.

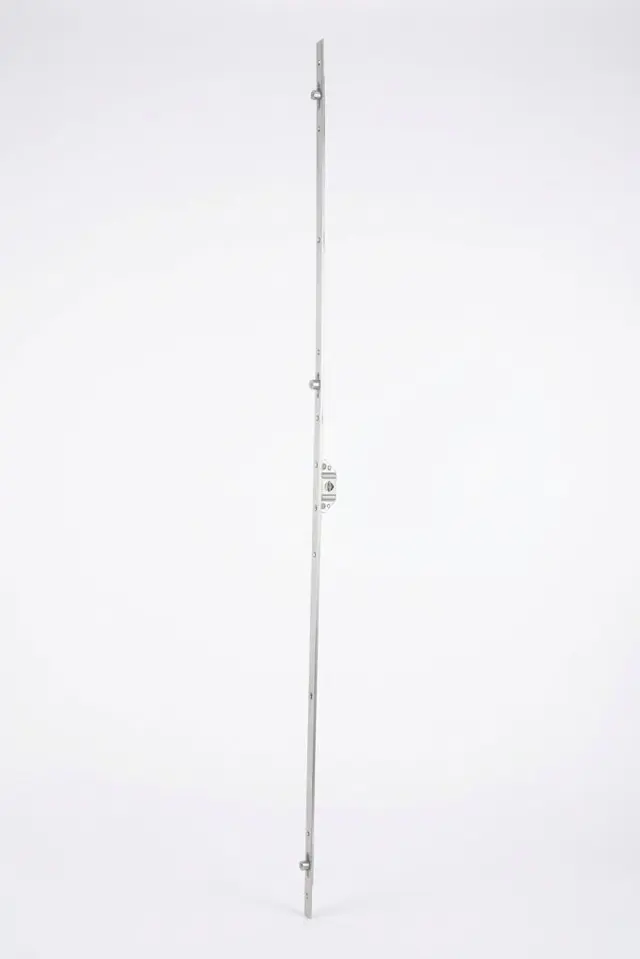

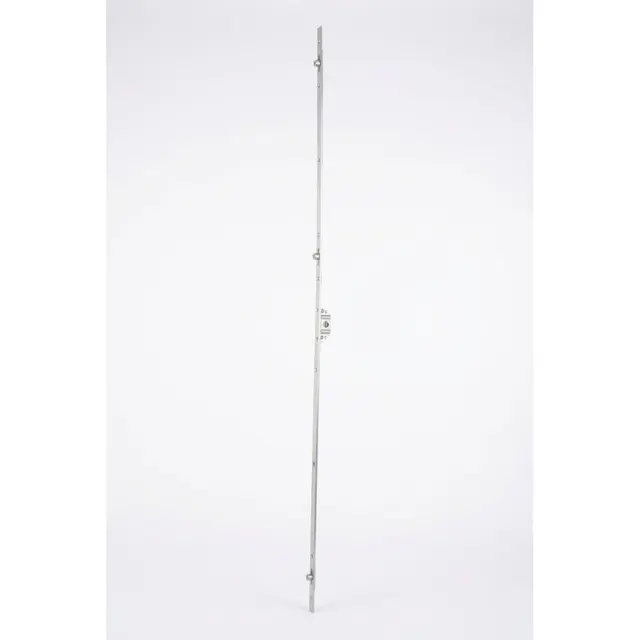

Привід розрахований на діапазон 1000–1200 мм і може працювати двома способами: на поворотній стулці — по її висоті, або на фрамужній відкидній конструкції — по ширині. Ширина металевої планки — 16 мм, бексет — 15,5 мм. Усередині — сталева серцевина, по довжині розміщено 3 ексцентрикові цапфи для регулювання притиску. Деталь постачається в готовому розмірі: без зубчастих з'єднань і без потреби підрізати.

Такий привід логічно ставити на кухонні та ванні вікна, вузькі стулки біля балконних дверей і фрамуги над дверима або великими глухими склопакетами.

Технічні характеристики

Кому підійде і як обрати

• Невелике поворотне вікно на кухні чи у ванній, де ручка перестала замикати стулку.
• Фрамуга над дверима або над глухою частиною вікна шириною в межах діапазону приводу.
• Вузькі стулки в балконних блоках, висота яких вкладається в 1000–1200 мм.
• Ремонт фурнітури, коли петлі та відповідні планки справні.
• Не підходить для стулок, що виходять за межі 1000–1200 мм, і для поворотно-відкидних систем, де потрібен привід із зубчастим з'єднанням.

Сумісність і монтаж

• Виміряйте стулку (або фрамугу по ширині) по фурнітурному пазу — розмір має вкладатися в 1000–1200 мм.
• Звірте бексет 15,5 мм і ширину планки 16 мм зі старим приводом.
• Перевірте, щоб цапфи нового приводу стали навпроти відповідних планок на рамі.
• Ручка залишається стара, якщо вона справна; новий привід працює з віконною ручкою стандартного квадрата.

Поворотна стулка чи фрамуга: як ставити привід

На поворотній стулці привід ставлять вертикально на боці ручки, і він замикає стулку по висоті. На фрамузі, яка відкидається зверху, привід лягає горизонтально вздовж верхньої або нижньої сторони, і тоді діапазон 1000–1200 мм рахується по ширині. В обох випадках ручка стоїть посередині приводу, а цапфи мають потрапити на свої планки на рамі.

Як замінити привід на невеликому вікні

Відчиніть стулку, зніміть ручку, відкрутивши два гвинти під декоративною накладкою. Викрутіть шурупи, що тримають привід у пазу, і обережно витягніть його, стежачи, щоб не зачепити ущільнювач. Новий привід вставте так само, закріпіть і поставте ручку на місце. Перевірте поворот ручки при відчиненій стулці, а потім при зачиненій.

Притиск невеликої стулки

На маленьких вікнах притиск особливо помітний: якщо він надто сильний, ручка повертається з зусиллям; якщо слабкий — стулку продуває по кутах. Поверніть кожну з трьох цапф так, щоб мітки стояли однаково. Почніть із середнього положення і змінюйте притиск поступово, перевіряючи, як легко ходить ручка.

Чому на маленькій стулці важливий готовий розмір

На невеликих вікнах запасу довжини в пазу майже немає: якщо привід довший, він упреться в кутову частину стулки, якщо коротший — крайня цапфа не дійде до своєї планки. Готовий розмір без підрізки знімає цю проблему, але лише за умови, що стулка точно вкладається в діапазон 1000–1200 мм. Тому вимірюйте старий привід і паз до покупки, а не після.
