Замок врізний вузькопрофільний з роликом REZE 155 планка 23 мм BS 30 мм нікель Турція

Врізний вузькопрофільний замок REZE 155 з роликовою клямкою — механізм під євроциліндр для дверей із ПВХ, алюмінієвого профілю та профільної труби: хвірток, тамбурних і балконних дверей, розсувних воріт. Ключа й квадрата під ручку в ньому немає: двері тримає підпружинений ролик, а замикає ригель, яким керує циліндр. Це той випадок, коли на профілі просто нема місця для звичайного замка з ручкою, а зачинятися треба щодня.

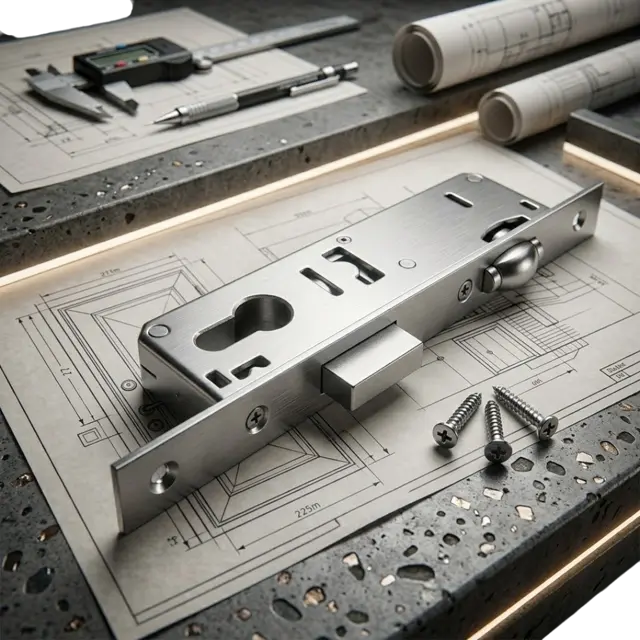

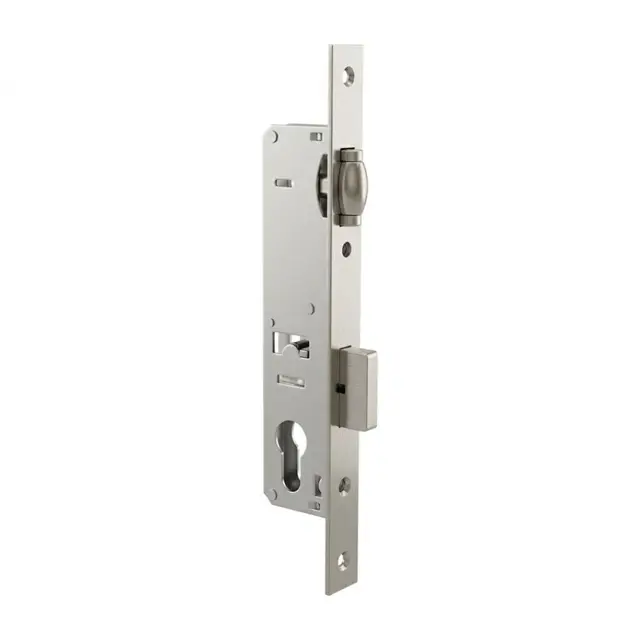

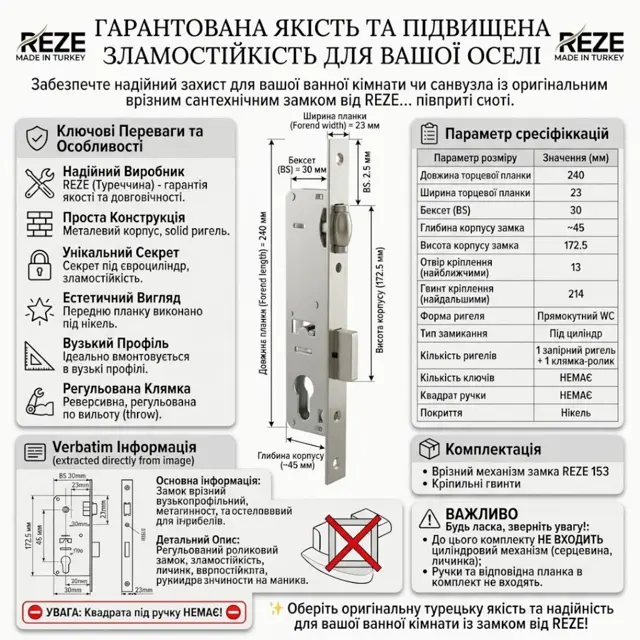

Торцева планка завширшки 23 мм і бексет 30 мм — саме під вузький профіль, куди звичайний замок для дерев'яних дверей не влізе. Довжина планки 240 мм, корпус заходить у профіль приблизно на 45 мм, крайні кріпильні гвинти рознесені на 214 мм. Ригель прямокутний, один; ролик підпружинений, реверсивний і регулюється по вильоту, тож двері можна підлаштувати під зазор коробки. Планка нікельована, виробництво — Туреччина.

Це правильний вибір, коли треба замінити зношений роликовий замок у ПВХ-дверях або поставити замок на хвіртку з профільної труби, не вирізаючи в ній нічого зайвого. Від замків із ручкою він відрізняється принципово: двері відчиняються поштовхом або за скобу, а ролик сам защіпається, коли стулка стає на місце. Циліндр у комплект не входить — його підбирають під товщину профілю окремо.

Технічні характеристики

Кому підійде і як обрати

• Для дверей із ПВХ або алюмінієвого профілю — балконних, тамбурних, вхідних у під'їзд чи офісний блок, де в стулці є місце лише під вузьку планку.
• Для хвірток і воріт із профільної труби: замок ховається в трубу, зовні лише циліндр і планка, а ролик тримає хвіртку зачиненою навіть без замикання.
• На заміну старого роликового замка в ПВХ-дверях, коли ролик уже не тримає або ригель заїдає: звірте бексет 30 мм і ширину планки 23 мм — корпус стане в старі пази.
• Для розсувних воріт і стулок, де ручка заважала б ходу полотна: замикання циліндром без виступних деталей.
• Не варто брати, якщо потрібна натискна ручка з квадратом: тут її немає. Для таких дверей потрібен замок із фалевою клямкою.

Сумісність і монтаж

• Докупити треба циліндр європейського стандарту потрібної довжини і, для нової коробки, зустрічну частину під ролик і ригель. Ручка не потрібна — квадрата немає, досить скоби.
• Перед покупкою звірте три розміри старого замка: бексет — 30 мм, ширину планки — 23 мм, відстань між крайніми гвинтами — 214 мм. Виміряти можна не знімаючи замок, лінійкою по торцю стулки.
• Ставиться за пів години: викрутити гвинти на планці, витягти старий корпус, вставити новий, закріпити планку, вставити циліндр і зафіксувати гвинтом через торець. Інструмент — хрестова викрутка і шестигранник для ролика.
• Не впевнені, чи стане у ваш профіль — надішліть фото торця стулки з лінійкою і фото старого замка, підкажемо, чи підходить REZE 155 і який циліндр брати.

Як виміряти бексет і планку вузькопрофільного замка перед заміною

Бексет (у назві — BS) — відстань від площини торцевої планки до центру отвору під циліндр. У REZE 155 це 30 мм: стільки має бути від краю стулки до середини вашого старого циліндра. Прикладіть лінійку до торця дверей і виміряйте до центру ключового отвору, не розбираючи нічого. Інша цифра означає, що корпус не сяде в готовий виріз і профіль доведеться фрезерувати.

Далі ширина планки — 23 мм під типовий паз вузького профілю: ширша не влізе, вужча залишить щілини. Третій розмір — відстань між крайніми гвинтами, 214 мм: якщо збігається, замок стане на старі отвори без свердління. Довжина планки 240 мм і глибина корпусу близько 45 мм важливі лише для нового врізання — у профілі має бути порожня камера такої глибини.

Роликова клямка без ручки: як працюють такі двері і де це зручно

У звичайному замку клямку відводить ручка. Тут ручки немає: з торця виходить підпружинений ролик, який ховається в корпус, коли стулку штовхають, і вискакує в зустрічну частину, коли вона стала на місце. Двері відчиняються поштовхом або за нерухому скобу і зачиняються самі від легкого руху. Тому такі замки ставлять там, де ручку ніде кріпити: у вузьких стулках ПВХ, хвіртках із труби, розсувних воротах.

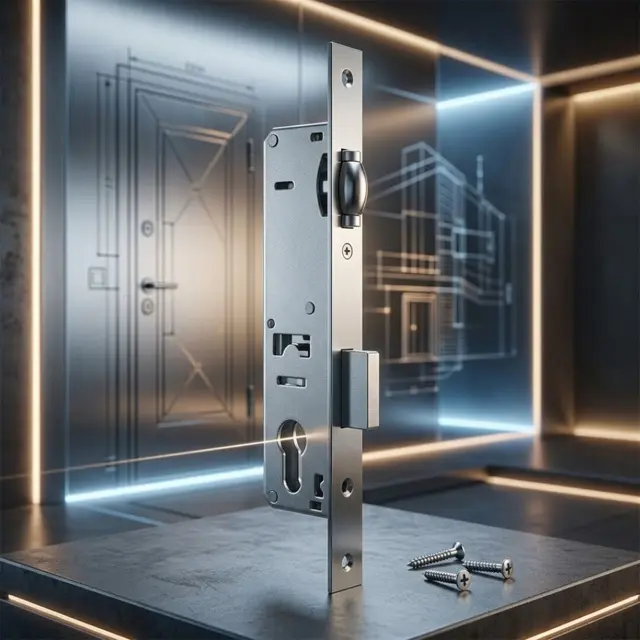

Замикають двері тільки циліндром: ключ повертається — прямокутний ригель виходить у коробку. Ролик регулюється по вильоту: після монтажу його висувають рівно настільки, щоб стулка не бовталася, але відчинялася без ривка. Якщо двері просіли й ролик перестав защіпатися, досить додати виліт, а не міняти замок.

Який циліндр підійде до REZE 155 і як поставити замок у профіль

Замок розрахований на циліндр європейського стандарту з кріпленням гвинтом через планку. Довжина циліндра — за товщиною стулки разом із накладками: торці не повинні стирчати за накладки більш ніж на кілька міліметрів. Для хвіртки на вулицю беріть циліндр із захистом від висвердлювання, для тамбурних дверей у будинку досить базового з ключ-вертушкою.

Монтаж у готовий виріз: корпус заводять у камеру профілю, планку прикручують гвинтами з комплекту, вставляють циліндр і фіксують його гвинтом через планку. Потім перевіряють хід ключа — ригель має виходити повністю без зусилля — і регулюють ролик під зазор коробки. Для нового профілю розмітку роблять по корпусу: висота 172,5 мм, глибина близько 45 мм, центр циліндра на 30 мм від краю.
