Замок врізний вузькопрофільний з роликом PAVO 155 планка 16 мм BS 25 мм нікель Турція

Роликовий замок під циліндр PAVO 155 — вузькопрофільний врізний механізм для розсувних дверей і воріт, хвірток, стулок із профільної труби, алюмінію чи ПВХ, металевих і дерев'яних. Квадрата під ручку в ньому немає: стулку притримує підпружинений ролик, а замикає прямокутний ригель від євроциліндра. Планка 16 мм завширшки — стандарт паза профільних дверей, тому замок стає на місце типового вузького механізму.

Корпус металевий, заввишки 172,5 мм; лицьова планка 240 × 16 мм у нікелі з отворами 13 мм від краю і 214 мм між крайніми гвинтами. Ролик реверсивний — замок універсальний для лівих і правих дверей — і має регульований виліт до 12 мм, який виставляють гвинтом на корпусі під зазор між стулкою і рамою. Бексет є у двох варіантах під глибину профілю. Циліндр і ключі в комплект не входять.

Це правильний вибір для розсувних дверей у гараж чи склад, хвіртки на подвір'ї, дверей на терасу з профільної труби — усюди, де ручка з квадратом не потрібна, а замикати на ключ треба. Для дверей із натискною ручкою і язичком він не підходить: ролик не відводиться ручкою, тільки тягнеться. Ручку-скобу можна поставити як декоративну — за що взятися.

Технічні характеристики

Кому підійде і як обрати

• Для розсувних дверей і воріт у гараж, склад, майстерню, де стулка їздить по рейці і ручка з квадратом ні до чого.
• Для хвіртки з профільної труби на подвір'ї — з циліндром ключ-вертушка зсередини.
• Для дверей із вузького алюмінієвого чи ПВХ-профілю на терасу, у підсобку, технічне приміщення.
• На заміну старого роликового замка з планкою 16 мм і таким самим бексетом — у готовий паз, на ті самі отвори.
• Не варто брати для дверей із натискною ручкою і язичком — квадрата немає; і не як єдиний замок на вхідні двері житла — це механізм для воріт, хвірток і підсобних дверей.

Сумісність і монтаж

• Докупити: євроциліндр під товщину стулки з накладками (для хвіртки — ключ-вертушка), накладки на циліндр, відповідну планку на раму під ролик і ригель, за бажанням — ручку-скобу без квадрата. Підійдуть циліндри й накладки більшості виробників стандартного профілю.
• Звірте: бексет старого замка — від планки до центру циліндра (у серії два варіанти), ширину паза 16 мм, довжину планки 240 мм, відстань між крайніми гвинтами 214 мм, висоту паза під корпус 172,5 мм і зазор між стулкою і рамою — ролик регулюється до 12 мм.
• Установлення — до півгодини: виставити виліт ролика гвинтом на корпусі, перевернути ролик під свій бік, вставити замок у паз, прикрутити планку, поставити циліндр і закріпити його торцевим гвинтом, виставити відповідну планку на рамі. Викрутка; паз у трубі ріжуть болгаркою.
• Надішліть фото торця стулки з лінійкою — підкажемо, який бексет PAVO 155 брати і який циліндр.

Роликовий замок без ручки для розсувних дверей і хвірток: як працює

У PAVO 155 замість язичка — підпружинений ролик, а замість квадрата під ручку — нічого: корпус його не має. Стулку зачиняють поштовхом або відкочують по рейці до упору, ролик закочується у відповідну планку і притримує двері. Відчиняють — потягом за скобу чи за край стулки, ролик виходить сам. Ключем через євроциліндр висувають прямокутний ригель — це вже замикання.

Така схема потрібна там, де натискна ручка заважає або нема куди її поставити: розсувні ворота гаража, двері складу на рейці, хвіртка з вузької труби, перегородка на терасі. Плата за простоту — замок не має фалевої защіпки, тому двері, які мають «клацати» від ручки, не для нього. І відчинити замкнені двері можна лише ключем або вертушкою, тож вибір циліндра важливий.

Як відрегулювати виліт ролика до 12 мм і виміряти бексет

Виліт ролика — наскільки він виступає з планки. Регулюється гвинтом на корпусі в межах до 12 мм: закручуєте — ролик ховається, відкручуєте — виступає більше. Виставляйте під реальний зазор між стулкою і рамою так, щоб при зачиненні ролик заходив у планку з клацанням, але не впирався в її край. Робіть це до установки, а потім підправте на дверях.

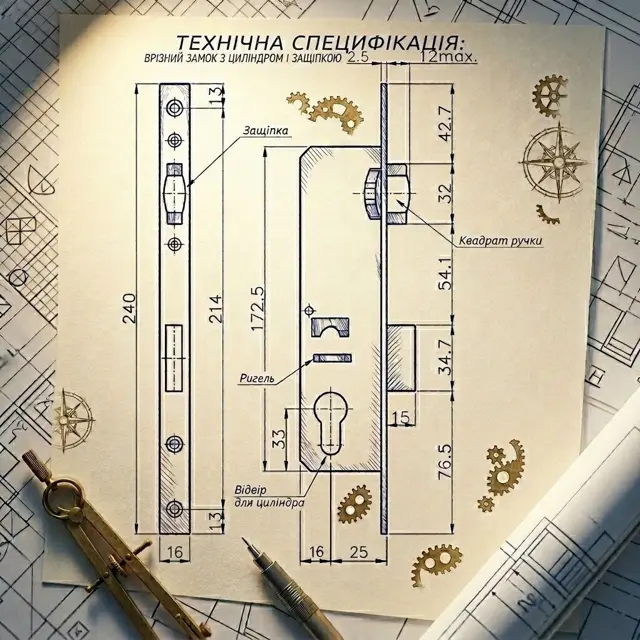

Бексет — відстань від зовнішньої площини планки до центру отвору під циліндр; у серії два варіанти під різну глибину профілю. Витягніть старий замок і прикладіть лінійку нулем до планки — цифра до центру круглого отвору PZ і є бексетом. Далі звірте паз: ширина 16 мм, висота під корпус 172,5 мм, отвори планки 13 мм від краю і 214 мм між крайніми гвинтами.

Який циліндр і накладки ставити і як змонтувати замок

Циліндр — стандартний євроциліндр, довжина під товщину стулки з накладками так, щоб торці виходили лише на кілька міліметрів. Для хвіртки й воріт із двору беріть ключ-вертушку: зсередини повернули — вийшли. Для воріт, які замикають з обох боків, — ключ-ключ. Ззовні на вуличних дверях циліндр варто закрити накладкою від дощу й інструменту.

Монтаж: перевернути ролик під сторону відчинення, виставити його виліт, вставити замок у паз і прикрутити планку — у ПВХ гвинти мають потрапити в армування, у трубі — у стінку. Поставити циліндр, зафіксувати торцевим гвинтом під планкою, перевірити хід ключа. Зачинити стулку, позначити на рамі положення ролика і ригеля та закріпити там відповідну планку.
