Замок врізний вузькопрофільний під циліндр 85 mm REZE 85/35/16 мм нікель

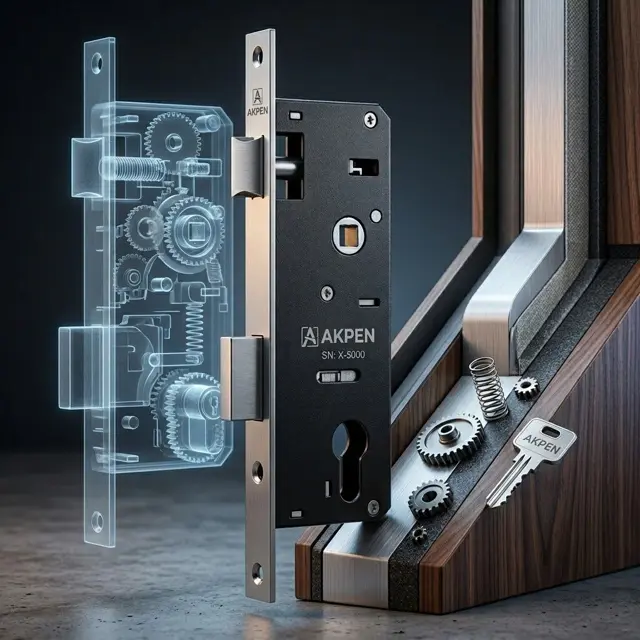

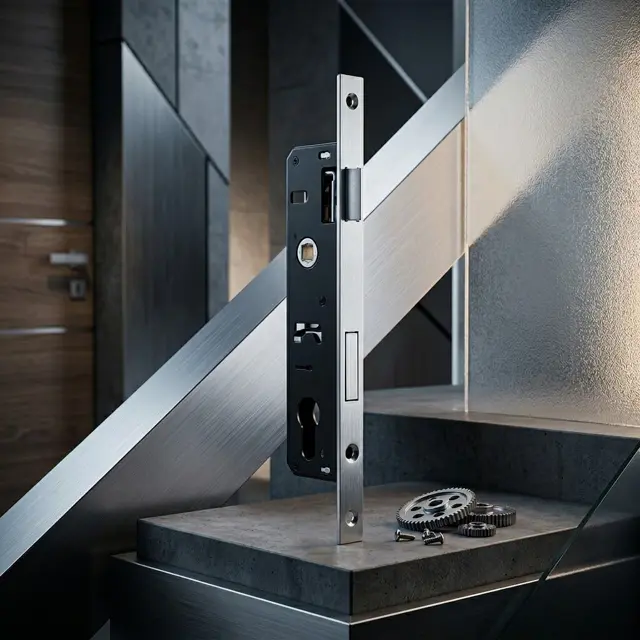

Вузькопрофільний врізний замок під циліндр REZE 153/P (у назві — 85/35/16) — механізм із фалевою клямкою для дверей із ПВХ-профілю, хвірток, розсувних воріт і стулок із профільної труби, металевих чи дерев'яних. Це замок під ручку і євроциліндр: клямка тримає двері вдень, ригель замикає їх ключем. Міжосьова 85 мм, бексет 35 мм і планка 16 мм — розміри, під які роблять ручки на планці для профільних дверей.

Корпус металевий, заввишки 172,5 мм і завглибшки 49 мм; лицьова планка 240 мм завдовжки і 16 мм завширшки, покриття нікель; кріпильні отвори — 13 мм від краю і 215 мм між крайніми гвинтами. Верхня клямка реверсивна: замок універсальний для лівих і правих дверей. Ригель прямокутний, висувається євроциліндром. У комплекті корпус і відповідна планка на лутку; циліндр, ручки та гвинти докуповують окремо.

Правильний вибір для хвіртки з профільної труби, дверей у гараж чи майстерню, балконних або тамбурних ПВХ-дверей, де потрібна натискна ручка і замикання на ключ. Металевий корпус витримує вуличну експлуатацію і часті відчинення. На заміну старого вузького замка 85/35 стає в готовий паз. Не варто брати, якщо в профілі глибина менша за 49 мм — тоді потрібна модель із меншим бексетом.

Технічні характеристики

Кому підійде і як обрати

• Для хвіртки і дверей із профільної труби на подвір'ї, у гаражі, майстерні — з натискною ручкою і замиканням на ключ.

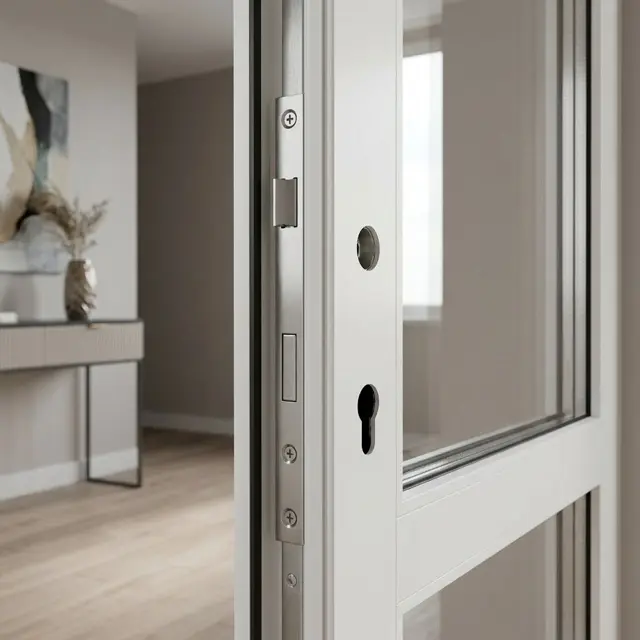

• Для ПВХ-дверей балкона, тамбура, входу в офіс чи магазин, де потрібна ручка і язичок, а профіль вузький.
• Для розсувних воріт і металевих або дерев'яних стулок із вузьким торцем.
• На заміну старого вузькопрофільного замка з міжосьовою 85 мм, бексетом 35 мм і планкою 16 мм — без свердління нових отворів.
• Не варто брати, якщо глибина камери профілю менша за 49 мм або якщо в дверях стоїть багатозапірний замок із довгою шиною — це інший тип механізму.

Сумісність і монтаж

• Докупити: євроциліндр під товщину стулки з накладками, ручку на планці з міжосьовою 85 мм або роздільну ручку з накладками PZ для профільних дверей, кріпильні гвинти. Підійде фурнітура для ПВХ-дверей більшості виробників зі стандартним квадратом.
• Звірте: міжосьову 85 мм (центр квадрата — центр циліндра), бексет 35 мм (планка — центр циліндра), ширину паза 16 мм, довжину планки 240 мм і відстань між крайніми гвинтами 215 мм, глибину профілю під корпус 49 мм.
• Установлення — до півгодини: вирізати або звірити паз, перевернути клямку під свій бік, вставити замок, прикрутити планку, поставити циліндр через торцевий гвинт, ручку з накладками, закріпити відповідну планку на лутці по клямці й ригелю. Викрутка, шуруповерт; у трубі паз ріжуть болгаркою.
• Надішліть фото торця стулки з лінійкою — підкажемо, чи стане REZE 153/P у ваш профіль і який циліндр брати.

Міжосьова 85 і бексет 35: як виміряти і чи стане замок замість старого

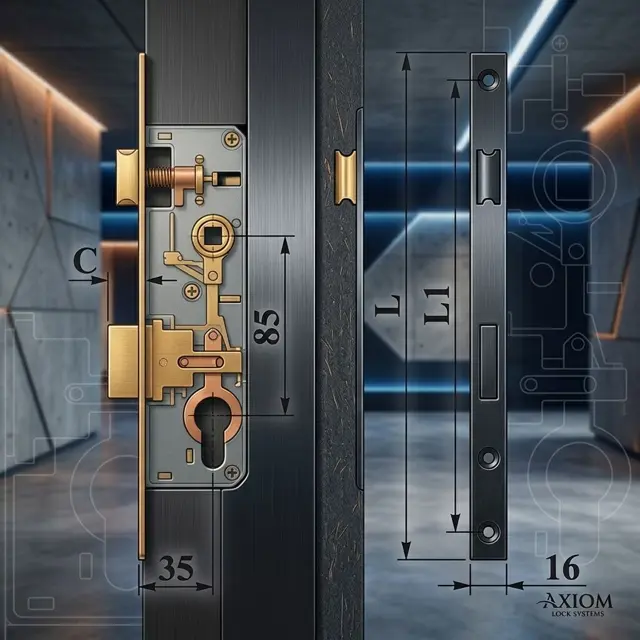

Міжосьова відстань — між центром квадратного отвору під ручку і центром отвору під циліндр; у REZE 153/P це 85 мм. Бексет — від зовнішньої площини планки до центру циліндра, тут 35 мм. Обидва розміри знімають зі старого замка: викрутіть планку, витягніть механізм, прикладіть лінійку. Якщо міряти по накладках на дверях, легко помилитися на кілька міліметрів.

Третє — планка: 16 мм завширшки, 240 мм завдовжки, з отворами 13 мм від краю і 215 мм між крайніми гвинтами. Якщо це збігається зі старим замком, новий стане у той самий паз і на ті самі отвори. Не збігається довжина планки — паз доведеться підрізати або закрити накладкою; не збігається бексет — отвір під циліндр у стулці не потрапить у замок, і це вже переробка.

Які ручки на планці підходять до вузького замка 85 мм

До замка потрібна ручка зі стандартним квадратом і накладкою під циліндр. Для профільних дверей зручніші ручки на вузькій планці з міжосьовою 85 мм — планка закриває обидва отвори і не ширша за профіль. Роздільні ручки на розетці теж підходять, але тоді на циліндр ставлять окремі накладки PZ, і треба стежити, щоб розетка вмістилася на вузькому профілі.

Для хвіртки та воріт беріть натискну ручку з обох боків — саме вона відводить клямку; скоба без квадрата тут не підійде, бо клямку нічим буде втягнути. Для ПВХ-дверей балкона чи тамбура — теж пара натискних ручок. Колір ручок підбирайте під нікель планки або під профіль — сріблястий, білий, коричневий.

Як поставити замок у хвіртку чи ПВХ-двері самому

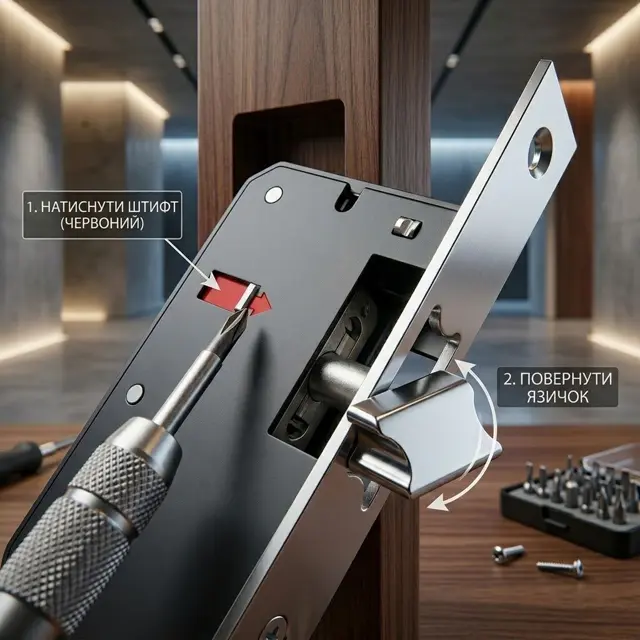

Розмітьте паз на торці стулки під корпус 172,5 мм заввишки і 49 мм завглибшки, шириною під планку 16 мм. У профільній трубі паз ріжуть болгаркою й дошліфовують напилком, у ПВХ — фрезером або лобзиком. Просвердліть отвори під квадрат ручки і циліндр за розміткою: 85 мм між осями та 35 мм від планки. Переверніть клямку під свій бік.

Вставте замок, прикрутіть планку, поставте циліндр і закріпіть його торцевим гвинтом, потім ручку з накладками. Зачиніть стулку і позначте на лутці, куди приходять клямка і ригель, — там кріпиться відповідна планка з комплекту. Перевірте: клямка має западати з клацанням, ключ — обертатися без зусилля; якщо туго, вирівняйте циліндр і планку.
