Замок врізний із защіпкою для ПВХ дверей сантехнічний під WC 90/25/16 мм нікель

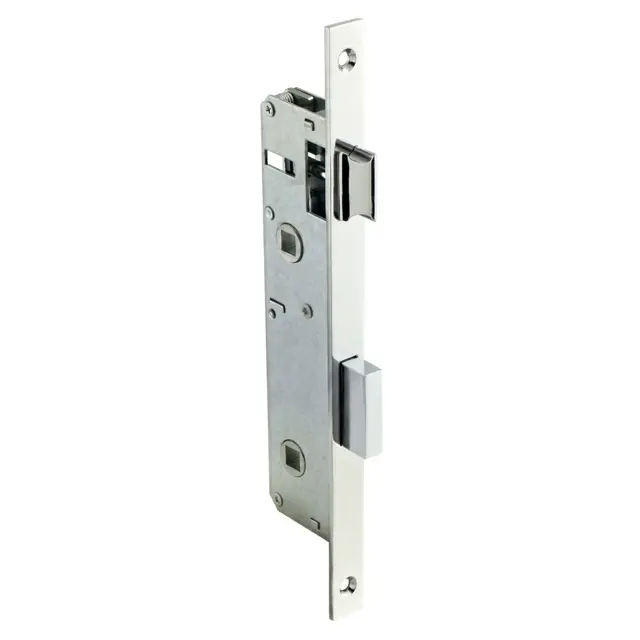

Сантехнічний замок під фіксатор WC для ПВХ дверей AKPEN 269P — вузькопрофільний врізний механізм для дверей ванної, туалету, роздягальні чи підсобки з металопластикового профілю та профільної труби. Замок без ключа і без циліндра: зсередини двері замикають баранчиком сантехнічної ручки, а зовні на накладці є аварійне відкривання. Міжосьова 90 мм і планка 16 мм — розміри під ручки WC для профільних дверей.

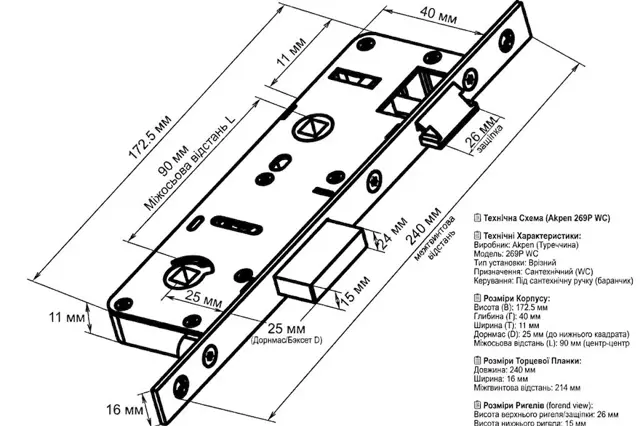

Корпус заввишки 172,5 мм і завтовшки близько 11 мм, лицьова планка 240 × 16 мм у нікелі; кріпильні отвори — 13 мм від краю і 214 мм між крайніми. Ригель прямокутний, WC-типу, 15 мм заввишки; клямка підпружинена, діаметром 26 мм, реверсивна — замок універсальний для лівих і правих дверей. Дорнмас (від планки до центру квадрата WC) є у двох варіантах під глибину профілю. Ручка з баранчиком і відповідна планка купуються окремо.

Правильний вибір для санвузлів в офісах, кафе, спортзалах, на виробництві та в квартирах із ПВХ-дверима, де потрібно зачинитися зсередини без ключа, а в разі чого відімкнути монетою ззовні. Не підійде туди, де двері треба замикати на ключ від сторонніх — отвору під циліндр тут немає; для цього беруть замок під циліндр із такою самою планкою.

Технічні характеристики

Кому підійде і як обрати

• Для дверей санвузла з ПВХ-профілю в офісі, кафе, клініці, спортзалі — зачинятися зсередини баранчиком.
• Для ванної і туалету в квартирі чи будинку з металопластиковими дверима.
• Для роздягалень, душових і підсобок із перегородок на профільній трубі — там, де ключ не потрібен, а приватність потрібна.
• На заміну старого сантехнічного замка з міжосьовою 90 мм, планкою 16 мм і таким самим дорнмасом — у готовий паз.
• Не варто брати, якщо двері треба замикати на ключ від сторонніх: отвору під циліндр немає, і ззовні замок відмикається аварійним шліцом на накладці.

Сумісність і монтаж

• Докупити: сантехнічну ручку WC для профільних дверей із міжосьовою 90 мм — баранчик зсередини, накладка з аварійним відкриванням і індикатором ззовні — та відповідну планку на раму під клямку й ригель. Підійдуть ручки WC для ПВХ більшості виробників; квадрат баранчика звірте з отвором замка.
• Звірте: міжосьову 90 мм (квадрат ручки — квадрат баранчика), ширину паза 16 мм, довжину планки 240 мм, відстань між крайніми гвинтами 214 мм і дорнмас старого замка — від планки до центру квадрата WC; у серії два варіанти під різну глибину профілю.
• Установлення — до півгодини: звірити або вирізати паз, перевернути клямку під свій бік, вставити замок, прикрутити планку в армування, поставити ручку з баранчиком, закріпити відповідну планку на рамі по клямці й ригелю. Викрутка, шуруповерт.
• Надішліть фото торця дверей із лінійкою — підкажемо, який із двох дорнмасів брати і яку ручку WC.

Замок під фіксатор WC для ПВХ дверей: як працює баранчик і аварійне відкривання

У сантехнічному замку немає ні циліндра, ні ключа. Ригель WC-типу рухає короткий квадрат, на який зсередини надягають баранчик сантехнічної ручки: повернули — ригель 15 мм заввишки зайшов у відповідну планку, двері замкнені. Ззовні на накладці тієї ж ручки є шліц під монету або викрутку — ним повертають той самий квадрат і відмикають двері, якщо всередині комусь стало зле або зачинилася дитина.

Клямка тут окрема, підпружинена, діаметром 26 мм: вона тримає двері зачиненими, коли баранчик не повернутий, — двері не відчиняться від протягу. Натискна ручка відводить клямку через свій квадрат, баранчик керує ригелем через другий, і між ними якраз 90 мм міжосьової. Тому замок працює лише в парі з сантехнічною ручкою — звичайна ручка без баранчика ригель не зрушить.

Міжосьова 90 мм і планка 16 мм: як виміряти і що підійде

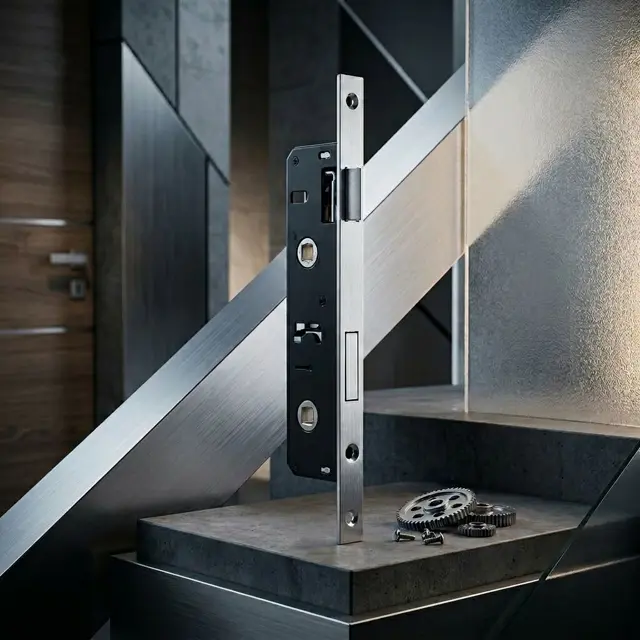

Міжосьова відстань у WC-замку — від центру квадрата натискної ручки до центру квадрата баранчика; у AKPEN 269P це 90 мм. Міряйте по лицьовій планці старого замка або по ручці, вісь у вісь. Якщо у вашої ручки інший розмір, її треба міняти разом із замком — інакше баранчик не потрапить у квадрат ригеля.

Планка 16 мм завширшки і 240 мм завдовжки — стандарт паза у ПВХ-профілі; отвори 13 мм від краю і 214 мм між крайніми гвинтами. Дорнмас — від площини планки до центру квадрата WC — обирають під глибину камери профілю: у серії два варіанти, і замок із меншим дорнмасом займає менше місця в стулці. Витягніть старий замок і виміряйте лінійкою від планки до центру квадратного отвору.

Яку ручку WC брати і як поставити замок у ПВХ-двері самому

Ручка — сантехнічна, для профільних дверей, на вузькій планці з міжосьовою 90 мм: зсередини натискна ручка плюс баранчик, зовні — ручка плюс накладка з аварійним шліцом, краще з індикатором «зайнято». Звірте квадрат баранчика з отвором у замку, а ширину планки ручки — з шириною профілю.

Установлення: викрутіть старий замок або виріжте паз під корпус 172,5 мм заввишки і 16 мм завширшки, переверніть клямку під сторону відчинення, вставте замок, прикрутіть планку гвинтами в армування профілю. Надіньте ручку з баранчиком, зачиніть двері, позначте на рамі, куди приходять клямка і ригель, і закріпіть там відповідну планку. Баранчик має обертатися без зусилля — якщо туго, ручка стоїть не по осі.
