Замок врізний вузькопрофільний з роликом для ПВХ дверей FUHR 803 PZ 45/16/92 мм Німеччина

Замок для ПВХ дверей FUHR 803 PZ з роликовою защіпкою — вузькопрофільний однозапірний механізм під профільний циліндр для вхідних і міжкімнатних дверей із металопластикового профілю. Німецький замок із лицьовою планкою 16 мм та міжосьовою відстанню 92 мм — стандартними розмірами для ПВХ-дверей, тому ставиться в типовий паз профілю на місце зношеного механізму. Ролик тримає двері зачиненими без ключа, а ригель замикає їх двома поворотами ключа.

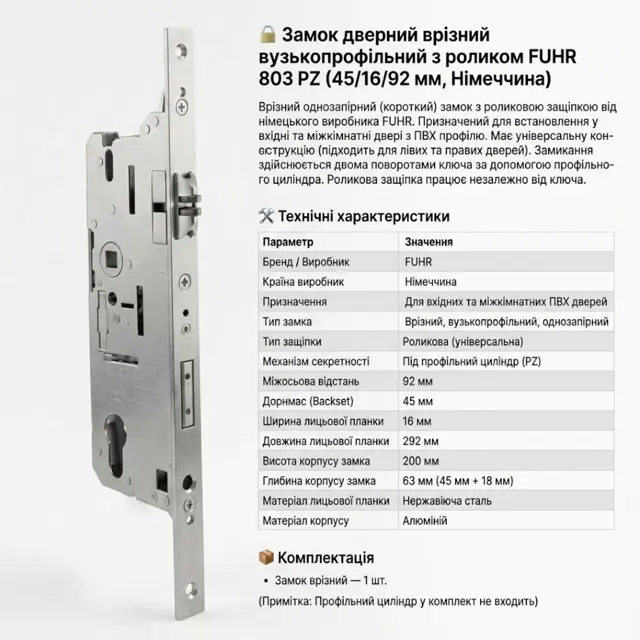

Корпус із алюмінію заввишки 200 мм, лицьова планка з нержавіючої сталі 292 мм завдовжки. Роликова защіпка підпружинена й універсальна: замок ставиться на ліві та праві двері без переробки. Дорнмас — відстань від планки до центру циліндра — обирають під глибину вашого профілю: у серії три варіанти, глибина корпусу дорівнює дорнмасу плюс 18 мм. У комплекті сам замок, циліндр докуповують окремо.

Це правильний вибір для дверей балкона, входу в магазин чи офіс, тамбура, де натискна ручка не потрібна: двері притягуються роликом і відчиняються за ручку-скобу, а замикаються ключем. Підходить і на заміну «короткого» замка з роликом у ПВХ-дверях, де стояв такий самий однозапірний механізм. Якщо у вас двері з натискною ручкою і язичком, беріть версію 803 з фалевою защіпкою.

Технічні характеристики

Кому підійде і як обрати

• Для вхідних дверей із ПВХ-профілю в магазин, офіс, під'їзд чи тамбур, які відчиняють за скобу і замикають ключем.
• Для балконних і міжкімнатних металопластикових дверей, де натискна ручка не потрібна — ролик тримає стулку зачиненою.
• На заміну зношеного однозапірного замка з роликом у ПВХ-дверях: планка 16 мм, міжосьова 92 мм і такий самий дорнмас — стає в готовий паз.
• Для лівих і правих дверей — одна модель, універсальна защіпка не залежить від сторони.
• Не варто брати, якщо у дверях стояв багатозапірний замок із довгою шиною на всю висоту — це інша категорія; і не для дверей із натискною ручкою і язичком — там потрібна версія з фалевою защіпкою.

Сумісність і монтаж

• Докупити: профільний циліндр PZ під товщину профілю з накладками (ключ-ключ або ключ-вертушка), ручку-скобу для ПВХ-дверей і накладки під циліндр із міжосьовою 92 мм. Підійде фурнітура для ПВХ-дверей більшості виробників.
• Звірте перед покупкою: ширину паза під планку — 16 мм, міжосьову — 92 мм, дорнмас старого замка — від планки до центру циліндра (у серії три варіанти), довжину планки 292 мм по отворах кріплення і висоту корпусу 200 мм по кишені в профілі.
• Заміна — до півгодини: викрутити гвинти планки, витягнути старий замок із паза, вставити новий, прикрутити, поставити циліндр через торцевий гвинт, звірити ролик із відповідною планкою на рамі. Інструмент — хрестова викрутка; профіль не свердлять, якщо розміри збігаються.
• Не впевнені в дорнмасі — надішліть фото торця стулки з планкою і лінійкою, підкажемо, який із трьох варіантів FUHR 803 брати.

Як виміряти дорнмас і планку у ПВХ-дверях і обрати варіант FUHR 803

Дорнмас (бексет) — відстань від зовнішньої площини лицьової планки до центру отвору під циліндр. Викрутіть планку старого замка, витягніть його і прикладіть лінійку нулем до планки — цифра до центру круглого отвору PZ і є дорнмасом. У ПВХ-профілях він залежить від глибини камери, тому серія 803 має три варіанти; глибина корпусу кожного дорівнює дорнмасу плюс 18 мм — саме стільки місця має бути в профілі.

Далі звірте ширину планки — 16 мм, вона має лягти в паз профілю, і довжину 292 мм: отвори під гвинти мають збігатися зі старими або хоча б потрапляти в метал армування. Міжосьова 92 мм — відстань між квадратом і циліндром — стандартна для ПВХ-дверей, під неї підходять типові накладки. Якщо старий замок мав іншу міжосьову, накладки теж доведеться міняти.

Роликова защіпка чи фалева: коли брати замок із роликом

Роликова защіпка не має скошеного язичка — замість нього підпружинений ролик, який заходить у виїмку відповідної планки і притримує стулку. Двері відчиняються потягом за скобу, без натискання ручки, і так само зачиняються поштовхом. Це вибір для дверей, які постійно відчиняють руками, зайнятими пакетами: вхід у магазин, кафе, під'їзд, тамбур, балкон.

Фалева защіпка — класичний язичок, який відводить натискна ручка; вона тримає двері міцніше на протягах і потрібна там, де є ручка з квадратом. Якщо на ваших дверях стоїть скоба і двері закриваються доводчиком або рукою — беріть ролик, як у цій моделі. Якщо стоїть натискна ручка і двері мають «клацати» — у серії FUHR 803 є версія з фалевою защіпкою з тими самими розмірами.

Як замінити замок у металопластикових дверях самому

Відчиніть стулку, викрутіть гвинти по довжині лицьової планки і торцевий гвинт циліндра, витягніть циліндр, а потім сам замок із паза профілю. Вставте FUHR 803 у той самий паз, прикрутіть планку — гвинти йдуть у армування профілю, тож закручуйте без надмірного зусилля. Вставте профільний циліндр і зафіксуйте його торцевим гвинтом.

Перевірте ролик: при зачиненні він має заходити у відповідну планку на рамі з легким клацанням, а не впиратися в її край; якщо впирається — зсуньте планку або підкладіть під неї прокладку. Потім замкніть двері на два повороти ключа й переконайтеся, що ригель заходить у раму повністю. Уся робота — хрестова викрутка і хвилин п'ятнадцять.
