Замок врізний вузькопрофільний із защіпкою для ПВХ дверей FUHR 803 PZ 25/16/92 мм Німеччина

Замок для ПВХ дверей FUHR 803 PZ із фалевою защіпкою — вузькопрофільний однозапірний механізм під ручку і профільний циліндр для вхідних і міжкімнатних дверей із металопластикового профілю. Це класична схема входу: ззовні защіпку втягує ключ, зсередини — натискна ручка, а замикають двері двома поворотами ключа. Німецька збірка, планка 16 мм і міжосьова 92 мм — стандарт ПВХ-дверей, тому замок стає у типовий паз профілю.

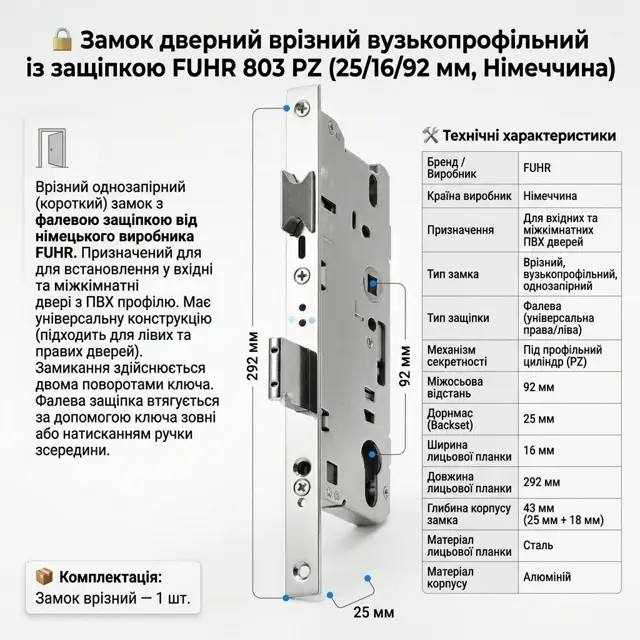

Лицьова планка сталева, 16 мм завширшки і 292 мм завдовжки, корпус алюмінієвий. Фалева защіпка універсальна — перевертається під ліві та праві двері. Дорнмас (відстань від планки до центру циліндра) обирають під глибину профілю: у серії три варіанти, глибина корпусу дорівнює дорнмасу плюс 18 мм. У комплекті лише замок: циліндр і ручку докуповують під свої двері.

Правильний вибір для вхідних металопластикових дверей квартири, будинку, офісу, де ззовні стоїть скоба, а зсередини — ручка: вийти можна, натиснувши ручку, зайти — ключем. Підходить і для міжкімнатних ПВХ-дверей із натискними ручками з обох боків, і на заміну зношеного короткого замка з язичком. Якщо на дверях немає натискної ручки і потрібен ролик — у серії 803 є версія з роликовою защіпкою.

Технічні характеристики

Кому підійде і як обрати

• Для вхідних ПВХ-дверей квартири чи будинку: ззовні скоба і ключ, зсередини ручка.
• Для дверей офісу або магазину з металопластикового профілю, які мають зачинятися на язичок і замикатися ключем після роботи.
• Для міжкімнатних і балконних ПВХ-дверей із натискними ручками з обох боків.
• На заміну зношеного однозапірного замка з язичком: планка 16 мм, міжосьова 92 мм і такий самий дорнмас — у готовий паз без переробки профілю.
• Не варто брати замість багатозапірного замка з довгою шиною — це інший тип; і не для дверей без натискної ручки, які відчиняють лише потягом, — там потрібна версія з роликом.

Сумісність і монтаж

• Докупити: профільний циліндр PZ під товщину профілю з накладками, ручку для ПВХ-дверей — натискну зсередини і скобу або натискну ззовні — та накладки під циліндр із міжосьовою 92 мм. Підійде фурнітура для металопластикових дверей більшості виробників зі стандартним квадратом.
• Звірте: ширину паза під планку 16 мм, довжину планки 292 мм по отворах, міжосьову 92 мм, дорнмас старого замка — від планки до центру циліндра — і глибину камери профілю: корпус займає дорнмас плюс 18 мм.
• Заміна — до півгодини хрестовою викруткою: викрутити планку і торцевий гвинт циліндра, витягнути циліндр і старий замок, вставити новий, перевернути защіпку під свій бік, прикрутити, поставити циліндр, ручки і накладки, перевірити хід язичка у відповідну планку рами.
• Надішліть фото торця стулки з планкою і лінійкою — підкажемо, який дорнмас із трьох брати і яку довжину циліндра.

Фалева защіпка: ззовні ключем, зсередини ручкою — для яких дверей

Фалева защіпка — це скошений язичок, який при зачиненні дверей ковзає по відповідній планці і западає в її отвір. Зсередини його відводить натискна ручка через квадрат; ззовні у FUHR 803 його втягує поворот ключа в циліндрі — тобто зовнішня натискна ручка не потрібна, вистачає скоби. Це типова схема вхідних дверей у ПВХ: ззовні заходять ключем, зсередини виходять ручкою.

Порівняно з роликом язичок тримає двері жорсткіше — вони не відчиняться від протягу і не «дихатимуть» на вітрі, але для відчинення завжди треба або ручка, або ключ. Тому для дверей, які постійно відчиняють поштовхом чи потягом руками з пакетами, більше пасує ролик, а для вхідних дверей житла, офісу, кабінету — саме фалева защіпка, як у цій моделі.

Як виміряти міжосьову 92 мм і дорнмас у ПВХ-дверях

Міжосьова відстань — від центру квадратного отвору під ручку до центру отвору під циліндр. У ПВХ-дверях це майже завжди 92 мм, і саме така вона у FUHR 803; звірте на старому замку або на накладці ручки, вісь у вісь. Якщо ваша ручка на планці має інший розмір, її доведеться замінити разом із замком.

Дорнмас — від зовнішньої площини лицьової планки до центру циліндра — залежить від глибини камери профілю, тому в серії три варіанти. Витягніть старий замок, прикладіть лінійку нулем до планки і зніміть цифру до центру отвору PZ. Пам'ятайте, що корпус іде вглиб профілю на дорнмас плюс 18 мм — стільки місця має бути в камері. Ширина планки 16 мм і довжина 292 мм мають збігатися з пазом і отворами.

Які ручки й циліндр підходять і як поставити замок самому

Ручка — будь-яка для ПВХ-дверей зі стандартним квадратом і накладкою PZ під міжосьову 92 мм: зсередини натискна, ззовні скоба або теж натискна. Циліндр — профільний, довжиною під товщину профілю з накладками, щоб торці не стирчали. Для вхідних дверей квартири зручна ключ-вертушка, для дверей із великим склом — ключ-ключ.

Установлення: викрутіть планку старого замка і торцевий гвинт циліндра, витягніть усе з паза. Переверніть защіпку нового замка скосом до рами, вставте його, прикрутіть планку в армування, поставте циліндр і зафіксуйте гвинтом, потім ручки з накладками. Зачиніть двері: язичок має западати у відповідну планку з клацанням, ключ — робити два повороти без зусилля. Якщо туго — циліндр стоїть із перекосом, ослабте гвинт.
