Петля токарна приварна з проточкою Ǿ21-L 120 мм пара

Петля токарна приварна з проточкою Ø 21 мм — сталева петля для воріт, хвірток і металевих дверей, у якої на корпусі виточена кільцева канавка. Усередині, як і в решти токарних петель, стоїть опорна кулька: полотно спирається на неї і йде плавно, без скреготу. Нижню половину зі штирем варять до стовпа, верхню з гніздом — до рами стулки. У комплекті пара, 2 шт.

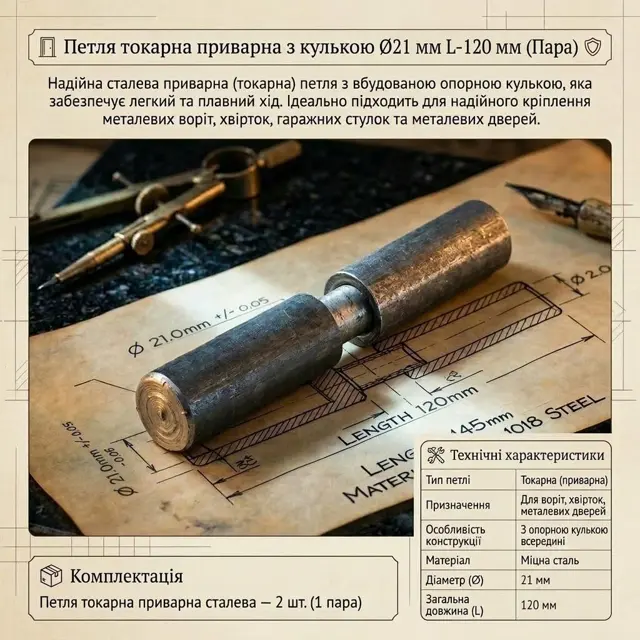

Корпус зі сталі, діаметр 21 мм, повна довжина 120 мм. Проточка ділить корпус візуально і дає чіткий орієнтир, де закінчується нерухома частина і починається рухома, — по ній зручно вести шов, не підходячи впритул до стику. Розмір розрахований на середньоважке полотно: хвіртка з ковкою, стулка невеликих воріт, металеві двері з утепленням.

Такі петлі беруть, коли конструкцію варять один раз і надовго: тут немає різьблення, яке послаблюється, і накладок, які відриваються від полотна. Від тонших корпусів у ряду цей відрізняється більшим перерізом штиря, від найбільших — компактністю: на невеликій хвіртці масивна ворітна петля виглядає непропорційно й ускладнює вивірку.

Технічні характеристики

Кому підійде і як обрати

• Для хвіртки з кованим заповненням або декоративними елементами, де вага полотна вища за звичайну ґратчасту.
• Для стулки невеликих розпашних воріт і гаражних дверцят із рамою з профільної труби.
• Для металевих дверей із утепленням: полотно важче за просту сталеву панель, а коробка зварена з кутника.
• На заміну зношених приварних петель того самого діаметра, коли з'явився люфт і стулка стала чіпляти поріг.
• Не варто ставити на широкі важкі в'їзні ворота з суцільною обшивкою — там працює більший діаметр, а цей піде на хвіртку поруч.

Сумісність і монтаж

• Підходить до будь-якого металевого стовпа і каркаса: профільна труба, кутник, швелер, кругла стійка, закладна деталь у цегляному стовпі. З інструменту потрібні зварювальний апарат, електроди, шліфмашина і рівень.
• Під заміну виміряйте діаметр корпусу старої петлі штангенциркулем і повну висоту зібраної деталі. Тут це 21 мм і 120 мм. Проточка на розміри не впливає — це технологічна канавка, а не посадкове місце.
• Монтаж: розмітили вісь, поставили полотно на підкладки із зазором 3–5 мм, прихопили кожну половину в 2 точках, перевірили хід і проварили суцільним швом, не заходячи на проточку. Далі зачистка, ґрунт і фарба.
• Не знаєте, який діаметр брати під ваші ворота — надішліть фото стулки, стовпа і старої петлі з прикладеним штангенциркулем, підкажемо розмір і кількість.

Що дає проточка на корпусі петлі

Проточка — це кільцева канавка, виточена на корпусі поруч зі стиком половин. Практичної роботи вона виконує три. Перша й головна — розмітка для зварника: за канавкою одразу видно, де закінчується нерухома половина, тож шов кладуть з відступом і не заплавляють рухомий стик.

Друга робота — утримання мастила. У канавці залишається змазка, яка поступово підтягується в стик і не дає воді стояти в зазорі. Третя — візуальний контроль зносу: коли петля розбивається, зазор у стику збільшується і це видно по канавці, ще до того, як з'явиться помітний люфт.

На міцність самого вузла проточка не впливає: робочий переріз штиря залишається тим самим, а канавка виточена по зовнішньому корпусу в зоні, де навантаження мінімальне.

Як приварити петлю, щоб її не повело від нагріву

Головне правило — розібрати перед зварюванням. Зніміть верхню половину зі штиря і варіть частини окремо: у гніздо не потраплять бризки, а кулька й мастило не приймуть тепло.

Друге правило — не гріти в одному місці. Кладіть шов короткими ділянками, чергуючи боки корпусу: трохи зліва, трохи справа, потім знову зліва. Між проходами дайте металу охолонути до температури, коли до нього можна піднести руку.

І третє — перевірка після охолодження. Зберіть петлю, прокрутіть, відчиніть стулку на весь хід. Якщо з'явилося закусування, зазвичай допомагає легка зачистка напливів шва в зоні стику; переварювати доводиться рідко, якщо шов від початку клали з відступом від проточки.

Скільки петель на важку стулку і де їх ставити

База — 2 петлі на стулку, і саме пара йде в комплекті. Третю додають, коли полотно високе, широке або обшите суцільно: вона забирає частину навантаження з верхньої петлі й не дає рамі скручуватися в площині.

Розташування задають не сантиметрами, а конструкцією: петлі ставлять навпроти поперечок каркаса, де метал жорсткіший, і трохи відступивши від торця, щоб залишилося місце під шов. Третю петлю зміщують ближче до верхньої третини полотна, бо саме верх працює на виривання.

Обов'язкова умова для будь-якої кількості — одна вертикальна вісь. Натягніть шнур уздовж стовпа або перевірте рівнем: якщо хоча б одна петля стоїть із відхиленням, стулку заклинить у середині ходу, а навантаження ляже на дві петлі з трьох.
