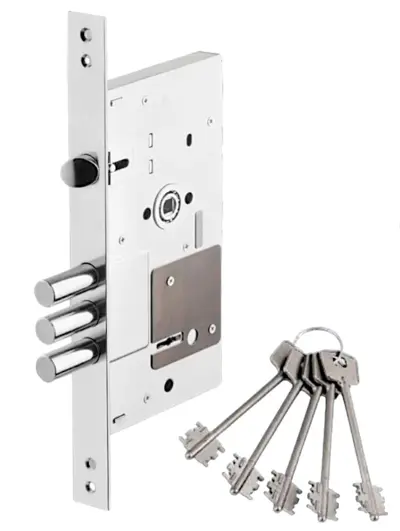

1/6Замок врізний додатковий сувальдного типу 3 ригеля CLASS 04( аналог ЕЛЬБОР 1.04.04) 5 ключів
Чому обирають цю модель
Бексет 53,5 мм, планка 143 × 25 мм, кріпильні отвори на 124 мм і корпус 83 × 86 × 18 мм повторюють посадку 1.04.04. Старий замок викрутили, CLASS 04 вставили, ключовий отвір і гвинти збіглися — без різання металу і без нового свердління.
Висота корпусу 83 мм і глибина 86 мм — це одна з найменших кишень серед сувальдних замків для вхідних дверей. Такий корпус стає у вузькі металеві двері, у дерев'яне полотно без ослаблення торця і поруч із основним замком, коли місця обмаль.
Три сталеві ригелі діаметром 12 мм рознесені по корпусу і замикають полотно в трьох точках одразу. Виліт 21,5 мм заходить у коробку із запасом при нормальному зазорі, і полотно не відтиснути в одному місці, як із одноригельним замком.
Секрет замка — у пакеті сувальд усередині сталевого корпусу, а не в личинці, яку можна висвердлити. Ключ із двобічною борідкою робить два оберти, і ригелі виходять на повний хід. П'ять ключів у комплекті — на всю родину, один запасний.
Кріплення через лицьову планку однаково працює в кишені металевих дверей і в пазу дерев'яного полотна. Тонкий корпус 18 мм не вимагає товстого полотна, тому замок ставлять і на дачні дерев'яні двері, і на легкі металеві в тамбур.
Що в коробці
- Корпус врізного замка — 1 шт.
- Ключі сувальдні — 5 шт.
Опис і характеристики
Врізний сувальдний замок CLASS 04 — додатковий замок для металевих і дерев'яних вхідних дверей, зроблений як точний аналог ЕЛЬБОР Кремінь 1.04.04. Це компактна модель верхнього замка: короткий бексет, невеликий корпус і три ригелі, які замикаються ключем сейфового типу. Її беруть, коли старий 1.04.04 зносився і треба поставити новий у ту саму кишеню, не чіпаючи полотно.

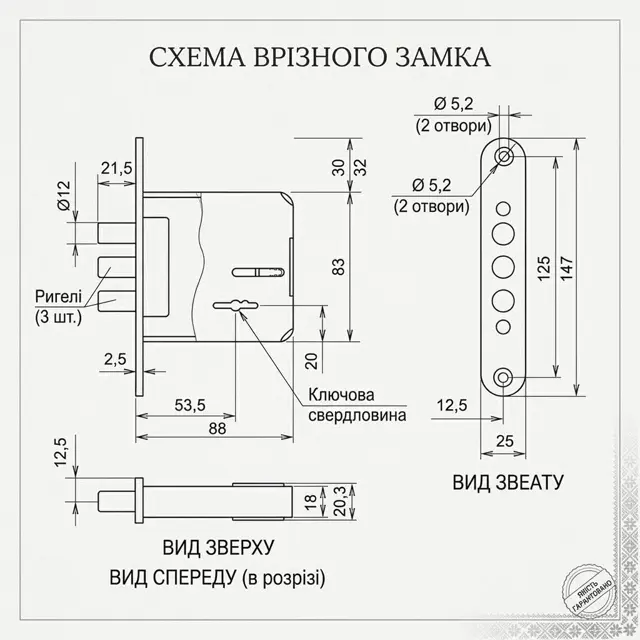

Бексет 53,5 мм — ключовий отвір ближче до краю дверей, ніж у великих сувальдних замків, тому модель стає в неширокі полотна. Корпус 83 × 86 × 18 мм, лицьова планка 143 × 25 мм завтовшки 2,5 мм, відстань між кріпильними отворами 124 мм. Три ригелі діаметром 12 мм виходять на 21,5 мм. У комплекті корпус і 5 сувальдних ключів; накладки на ключовий отвір підбираються окремо.
Правильний вибір для металевих дверей квартири, де верхній замок саме такої посадки, і для дерев'яних дверей будинку чи дачі, у яких великий корпус не помістився б. Від більших сувальдних замків він відрізняється габаритами й вильотом ригелів, тому для дверей із широким зазором до коробки перед покупкою варто перевірити, чи вистачить 21,5 мм.
Технічні характеристики
| Бренд | CLASS |
| Модель | 04 |
| Аналог | ЕЛЬБОР Кремінь 1.04.04 |
| Тип | Врізний, додатковий |
| Механізм | Сувальдний |
| Призначення | Металеві та дерев'яні двері |
| Ригелі | 3, Ø12 мм |
| Виліт ригелів | 21,5 мм |
| Бексет | 53,5 мм |
| Відстань між кріпильними отворами | 124 мм |
| Корпус (В × Г × Т) | 83 × 86 × 18 мм |
| Лицьова планка | 143 × 25 мм, товщина 2,5 мм |
| Ключі | 5 |
Кому підійде і як обрати
- Для металевих вхідних дверей квартири як верхній додатковий замок у парі з основним, що має ручку і клямку.
- На заміну зношеного ЕЛЬБОР 1.04.04: та сама кишеня, ті самі отвори під гвинти, той самий ключовий отвір у полотні.
- Для дерев'яних дверей будинку або дачі, де корпус 83 × 86 мм не ослаблює торець, а короткий бексет 53,5 мм тримає ключовий отвір подалі від лиштви.
- Для дверей комори, підсобки, майстерні — простий сувальдний замок без ручки, який замикають нечасто, але надійно.
- Не варто брати як єдиний замок на двері, якими користуються щодня: клямки під ручку тут нема, кожен вихід — це два оберти ключа. І не для дверей із зазором до коробки більшим за виліт ригелів 21,5 мм.
Сумісність і монтаж
- Докупити треба накладки на ключовий отвір під сувальдний ключ із двох боків — вони не входять у комплект; для нової коробки — зустрічну планку під три ригелі. Ручка не потрібна.
- Перед покупкою виміряйте на старому замку бексет — від планки до центру ключового отвору, має бути 53,5 мм; відстань між центрами гвинтів на планці — 124 мм; планку — 143 × 25 мм. Ці три цифри збігаються з ЕЛЬБОР 1.04.04.
- У готову кишеню ставиться за пів години хрестовою викруткою: викрутити планку, витягти старий корпус, вставити CLASS 04, закріпити, перевірити ключ на два оберти з обох боків, поставити накладки. У дерев'яне полотно врізається дрилем і стамескою за годину.
- Сумніваєтесь, чи посадка та сама — надішліть фото торця дверей із лінійкою вздовж планки і фото ключового отвору, підкажемо, чи стане CLASS 04.
Бексет 53,5 мм: як виміряти і чому в компактного замка він менший
Бексет — відстань від зовнішньої площини лицьової планки до центру ключового отвору. У CLASS 04 це 53,5 мм: приставте лінійку до торця дверей і виміряйте до середини щілини під ключ на старому замку. Якщо цифра та сама — новий замок стане в готовий отвір; якщо відрізняється хоч на кілька міліметрів — ключ упиратиметься в край отвору, і полотно доведеться розточувати.
Короткий бексет у компактного замка не випадковість: корпус завглибшки 86 мм не заходить далеко в полотно, тому й ключовий отвір ближче до торця. Для дерев'яних дверей це навіть плюс: між отвором і краєм лишається достатньо деревини, а накладка не наїжджає на лиштву. Для металевих дверей важливо лише, щоб посадка збігалася зі старим замком.
Компактний сувальдний замок: куди він стає і де його не вистачить
Корпус 83 × 86 × 18 мм — це кишеня, яка є майже в кожних металевих дверях під верхній замок, і паз, який без проблем вибирається в дерев'яному полотні. Тому CLASS 04 ставлять там, де великий сувальдний замок не влізе: у вузькі тамбурні двері, у дерев'яні двері дачі, поруч із масивним основним замком, коли між ними лишилося небагато місця.
Межа компактності — виліт ригелів 21,5 мм і діаметр 12 мм. Для дверей із рівним зазором до коробки цього досить, але якщо полотно просіло і зазор став широким, ригелі триматимуть лише кінчиками. Перевірте перед покупкою: зачиніть двері й виміряйте зазор у зоні замка. І пам'ятайте, що це додатковий замок: клямки під ручку тут нема, тож для щоденних дверей його ставлять у парі з основним.
Як замінити верхній замок ЕЛЬБОР 1.04.04 на CLASS 04 самому
Відчиніть двері, викрутіть гвинти на лицьовій планці старого замка й витягніть корпус із кишені; якщо він сидить щільно, легко підважте планку викруткою. Зніміть накладки з ключового отвору з обох боків. Вставте CLASS 04 у кишеню так, щоб ключовий отвір корпусу став навпроти отвору в полотні, і прикрутіть планку в старі отвори на 124 мм.
Перевірте ключем: він має вільно входити з обох боків і робити два повні оберти, ригелі — виходити на 21,5 мм без зусилля. Якщо ключ туго йде — корпус стоїть із перекосом, послабте гвинти й вирівняйте. Поставте накладки, зачиніть двері й переконайтеся, що всі три ригелі входять у зустрічні отвори коробки. Уся робота — пів години, інструмент — хрестова викрутка.
Відгуки покупців
Ваш відгук
Дивіться також · CLASS
Питання перед покупкою
Чи є CLASS 04 повним аналогом ЕЛЬБОР 1.04.04?
Так, за посадковими розмірами: бексет 53,5 мм, планка 143 × 25 мм, кріпильні отвори на 124 мм, корпус 83 × 86 × 18 мм. Він стає в кишеню від 1.04.04, а ключовий отвір у полотні збігається.
Чи підходить цей замок для дерев'яних дверей?
Так, для металевих і дерев'яних. У дерев'яне полотно корпус завтовшки 18 мм врізається без ослаблення торця, а короткий бексет 53,5 мм лишає ключовий отвір на зручному місці.
Що таке бексет 53,5 мм?
Відстань від лицьової планки до центру ключового отвору. Вимірюється лінійкою по торцю дверей: якщо у старого замка так само 53,5 мм, новий стане в готовий отвір.
Скільки ригелів у CLASS 04 і на скільки вони виходять?
Три сталеві ригелі діаметром 12 мм із вильотом 21,5 мм. Перед покупкою перевірте, що зазор між полотном і коробкою не з'їдає більшу частину цього вильоту.
Чи потрібна ручка до цього замка?
Ні. Це додатковий замок без клямки і квадрата: він лише замикає двері ригелями, а відчиняють двері ручкою основного замка. На ключовий отвір ставлять накладки.
Які накладки підходять до замка CLASS 04?
Накладки під сувальдний ключ — із вертикальною щілиною під борідку, не під циліндр. У комплекті їх нема; для вуличних дверей зовні краще взяти сталеву захисну накладку, всередину — декоративну.
