Замок врізний додатковий сувальдного типу 3 ригеля CLASS S-257L-CR Китай

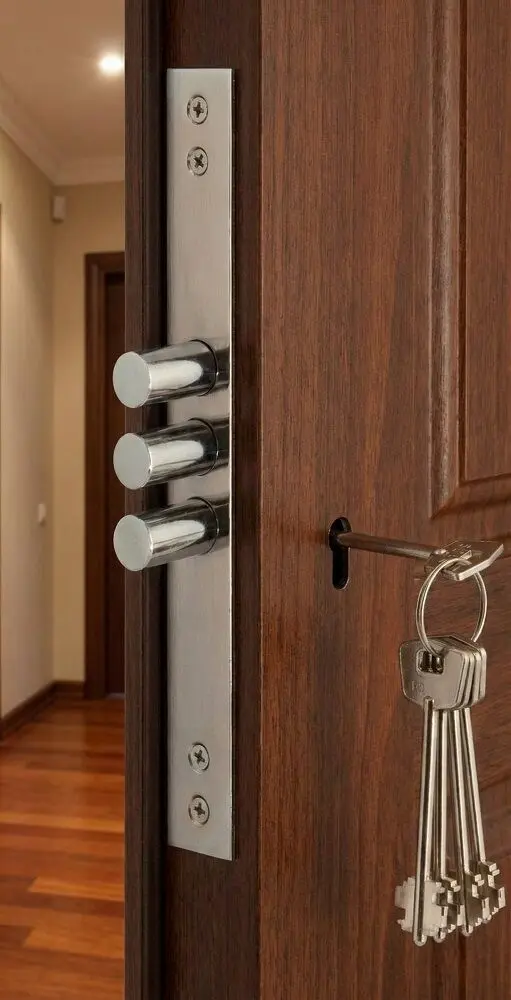

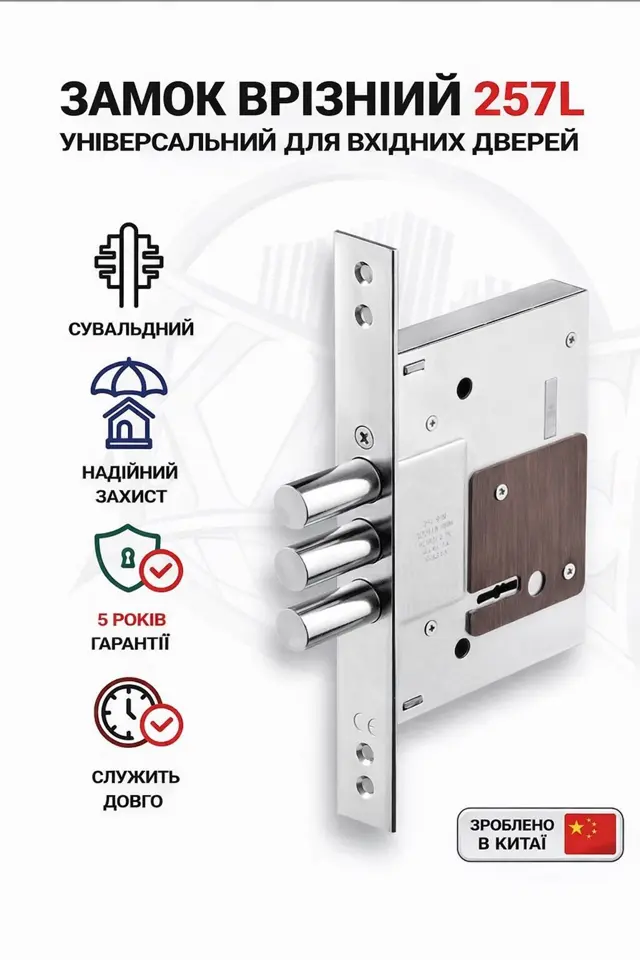

Врізний замок сувальдного типу CLASS S-257L-CR — додатковий, тобто верхній механізм для вхідних металевих і посилених дерев'яних дверей. Защіпки й отвору під ручку в ньому немає: уся конструкція працює лише на силове запирання. Секрет сувальдний, ключ із борідкою, у комплекті 5 ключів.

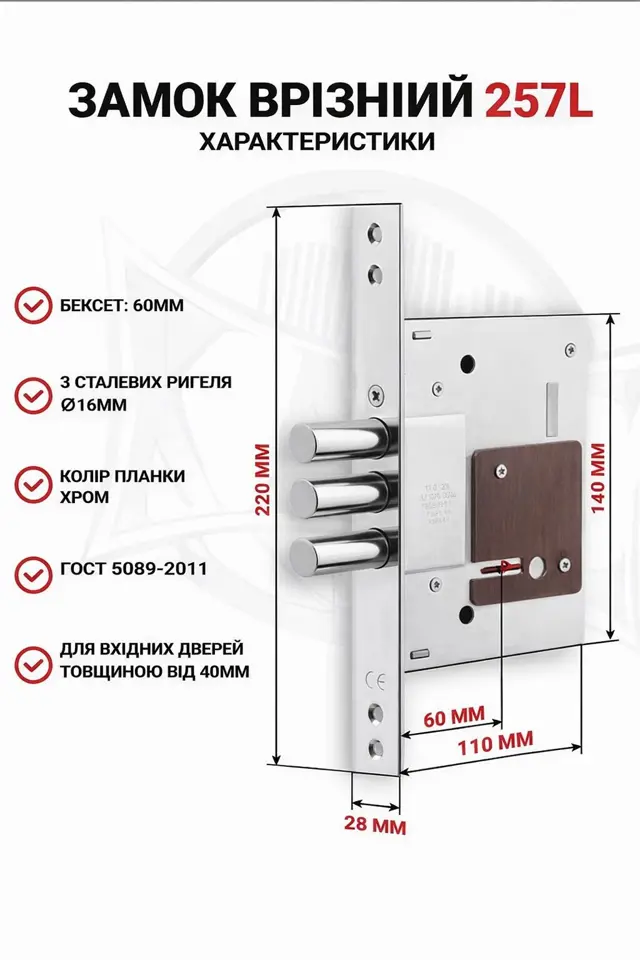

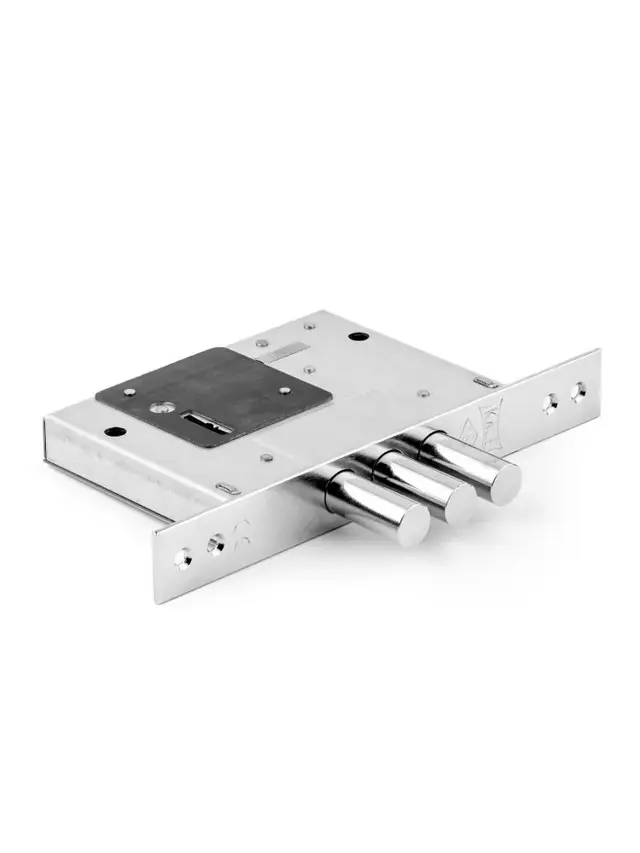

Три сталеві циліндричні ригелі мають діаметр 16 мм і за 4 півоберти ключа виходять із корпусу на 36 мм. Бексет — 60 мм, це відстань від кромки полотна до центру ключового отвору. Корпус 140 × 110 мм, лицьова планка 220 × 28 мм завтовшки 3 мм, відстань між її кріпильними отворами 166 мм. Планка хромована, на що вказує індекс CR.

Модель побудована за кресленням поширеної серії 257L, тому в більшості випадків стає на місце старого замка без переробки полотна. Сувальдний механізм добре переносить пил, вологу й мороз, тож його часто ставлять на двері під'їзду, тамбура чи будинку, де замок працює в холоді. Виробництво — Китай.

Технічні характеристики

Кому підійде і як обрати

• Як верхній замок вхідних металевих дверей у пару до основного нижнього механізму із защіпкою.
• На заміну зношеного сувальдного замка серії 257L із такими ж посадковими розмірами.
• Для дверей у неопалюване приміщення — тамбур, гараж, господарська прибудова: сувальдний секрет байдужий до вологи й морозу.
• Не підійде як єдиний замок на дверях: без защіпки полотно не тримається зачиненим, поки не повернути ключ.
• Не для міжкімнатних дверей — глибина корпусу 110 мм розрахована на металеве або посилене полотно.

Сумісність і монтаж

• Докуповувати нічого не треба: замок працює власним ключем, циліндр йому не потрібен. Знадобляться хіба що декоративні накладки на ключовий отвір, якщо старі не збереглися.

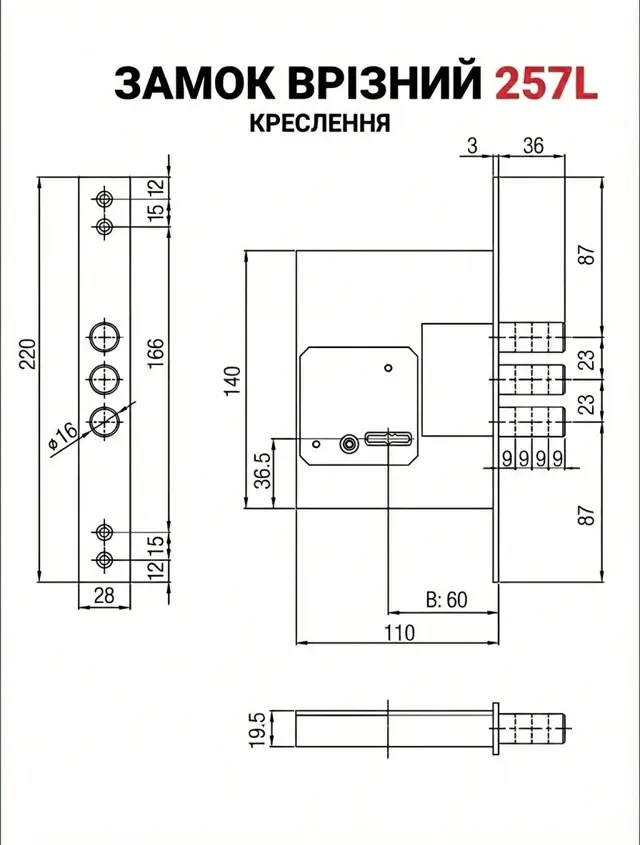

• Перед покупкою звірте зі старим замком бексет 60 мм, планку 220 × 28 мм і 166 мм між її кріпильними отворами. Бексет міряють від кромки полотна до центру ключового отвору.
• Установлення займає близько години: витягти старий корпус, завести новий, прикрутити планку і перевірити хід ригелів при відчинених дверях. Інструмент — хрестова викрутка і напилок для підгонки гнізд.
• Не знаєте, який замок стоїть у ваших дверях, — надішліть фото лицьової планки і ключа, підкажемо, чи збігаються посадкові розміри.

Скільки ригелів потрібно для вхідних дверей

Важлива не кількість ригелів сама по собі, а скільки точок фіксації має полотно по висоті. Один ригель тримає двері в одній точці, і досить прикласти зусилля вище чи нижче — зазор між полотном і коробкою збільшується. Три ригелі в одному корпусі, як тут, розкладають навантаження в межах свого замка.

Для металевих вхідних дверей робоча схема — основний замок унизу та додатковий угорі: полотно притиснуте і знизу, і зверху. Саме тому механізм і називається додатковим — він закриває ту частину дверей, яку основний не тримає.

Другий параметр разом із кількістю — виліт. Тут 36 мм за 4 півоберти ключа. Ригель повинен заходити в гніздо коробки на всю довжину: якщо гнізда прорізані мілко, зусилля при повороті ключа лягає на механізм, а не на метал коробки.

Чим відрізняється защіпка від замка

Защіпка — це скошений язичок, який утримує двері зачиненими без повороту ключа. Вона є в основному замку вхідних дверей: зачинили двері, язичок клацнув, полотно тримається. Замок додає до цього ригелі, що виходять від ключа й фіксують двері жорстко.

У цій моделі защіпки немає взагалі, і це не недолік, а призначення. Додатковий замок не повинен тримати двері в притворі — цим займається нижній механізм. Його задача інша: коли ви йдете з дому і повертаєте ключ, три ригелі виходять у коробку і замикають полотно.

Практичний висновок: як єдиний замок на дверях він не працює — двері без повороту ключа просто стоятимуть притуленими. Тому його завжди комбінують із основним замком, у якого є і защіпка, і ручка.

Що робити, якщо ригелі не потрапляють у гнізда планки

Спочатку перевірте замок окремо від дверей. При відчиненому полотні поверніть ключ на всі 4 півоберти: ригелі мають виходити плавно, на однакову довжину і без хрускоту. Якщо тут усе добре, а при зачинених дверях ключ іде важко — справа не в механізмі, а в гніздах коробки.

Далі мітка. Змастіть торці ригелів крейдою, зачиніть двері й поверніть ключ до першого опору. Сліди на планці коробки покажуть, куди упираються ригелі. Метал знімають напилком по цих мітках, потроху.

Якщо ригелі впираються посередині гнізд, але не заходять на повну глибину, гнізда прорізані мілко. А коли слід зміщений однаково по всіх трьох, полотно просіло на петлях — тоді регулюють петлі, а не розбивають гнізда.
