Замок врізний сувальдного типу СПЕЦЗАХИСТ 3 ригелі БАРЬЕР-ПРЕМЬЕР 63 мм Правий

Сувальдний врізний замок БАРЬЕР-ПРЕМЬЕР — замок підвищеного захисту для металевих вхідних дверей правого відкривання. Це модель серії Спецзахист із важливою конструктивною особливістю: у корпусу немає лицьової (торцевої) планки, тому замок ставиться вкладним методом — усередину полотна, а не притягується планкою до торця. Секрет сувальдний, змінного циліндра в механізмі не передбачено.

Замикання виконують три сталеві ригелі з ходом 33,5 мм; центри ригелів рознесені на 25 мм, тобто працюють вони компактною групою. Бексет (дорнмас) — 63 мм. Габарити корпусу — 140 × 130 × 31 мм: це три виміри, а не два, бо при вкладному монтажі товщина корпусу так само критична, як висота й глибина.

Такий замок ставлять у металеві двері, конструкція яких від початку розрахована на вкладний механізм — переважно це двері заводського виготовлення з внутрішньою рамою й знімною декоративною панеллю. Позиція випускається під конкретну сторону: ця — права. Перед покупкою обов'язково перевірте, у який бік відчиняється ваше полотно, бо переставити корпус на інший бік не вийде.

Технічні характеристики

Кому підійде і як обрати

• Металеві вхідні двері правого відкривання, конструкція яких розрахована на вкладний замок без лицьової планки.
• Двері заводського виготовлення з внутрішньою рамою і знімною декоративною панеллю, де до механізму є доступ зсередини полотна.
• Заміна старого вкладного сувальдного замка з бексетом 63 мм і корпусом 140 × 130 × 31 мм — стає на штатне місце.
• Двері, де потрібен саме сувальдний механізм: без циліндра, тобто без деталі, яку можна висвердлити.
• Не для дверей лівого відкривання і не для полотна, у якому замок кріпиться торцевою планкою: конструкції несумісні.

Сумісність і монтаж

• На отвір під ключ потрібні накладки під сувальдний ключ (тип BB) з обох боків полотна; зовнішню краще з поворотною шторкою. Накладки в комплект не входять і підбираються під колір фурнітури.
• Перед покупкою звірте три виміри корпусу — 140 × 130 × 31 мм — із посадковим місцем усередині полотна, бексет 63 мм від торця до центра отвору під ключ і крок ригелів 25 мм відносно отворів у коробці.
• Монтаж вкладного замка вимагає доступу до внутрішньої частини полотна: знімається декоративна панель, старий корпус викручується з кріплень, новий стає на його місце. Роботи приблизно на годину, інструмент — хрестова викрутка й ключі до кріплення панелі.
• Не впевнені у стороні або в типі монтажу — надішліть фото дверей ззовні з петлями в кадрі й фото знятої панелі зсередини, підкажемо, чи підійде саме ця модель.

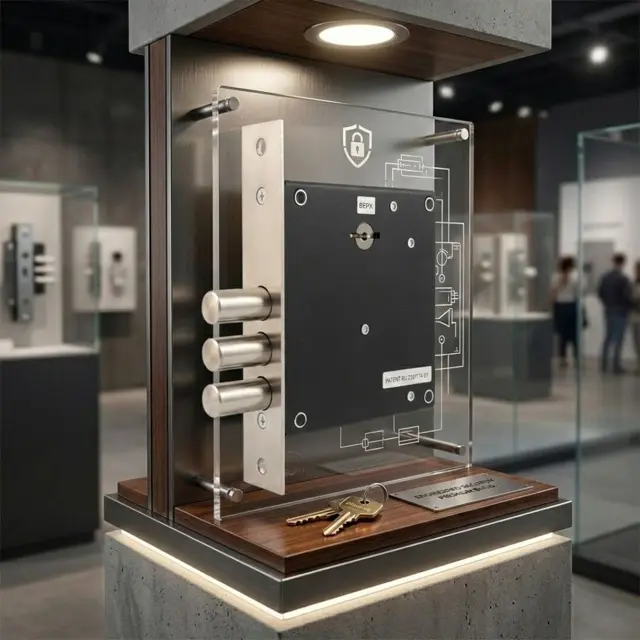

Вкладний замок без лицьової планки: чим відрізняється монтаж

У звичайного врізного замка є торцева планка: корпус заводять у кишеню й притягують цією планкою до торця дверей двома гвинтами. У вкладного, як БАРЬЕР-ПРЕМЬЕР, планки немає зовсім — корпус кріпиться всередині полотна на власні точки кріплення, а торець закриває штатна деталь самих дверей. Саме тому в характеристиках вказано три габарити: 140 × 130 × 31 мм, де 31 мм — товщина корпусу.

Практичний наслідок один: такий замок не поставити в довільні двері. Полотно має бути розраховане на вкладний механізм — це, як правило, металеві двері з внутрішньою рамою і знімною декоративною панеллю, під якою й живе замок. Якщо у ваших дверях старий замок притягнутий планкою до торця, ця модель не підійде, скільки б розміри не збігалися.

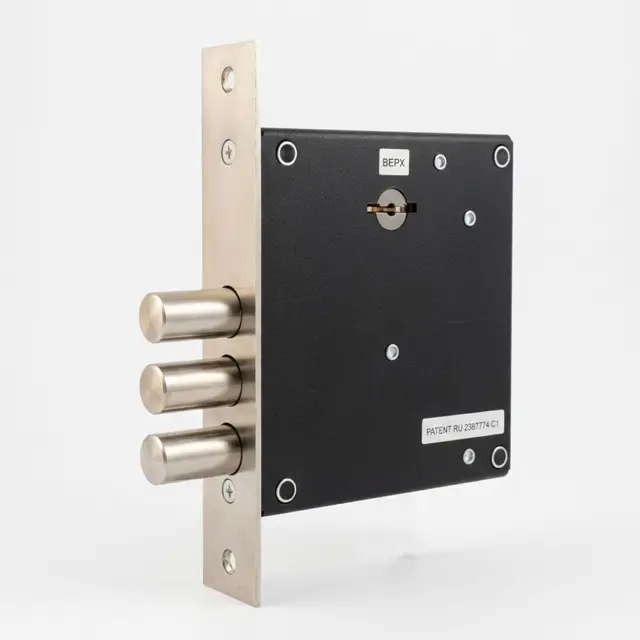

Чому правий замок не переставляється на ліві двері

Сторонність задається на заводі й закладена в саму механіку: напрямок, у який повертається ключ, положення ключового отвору відносно корпусу і розташування ригелів розраховані на короб конкретної руки. Перевернути корпус не вийде — ключовий отвір опиниться не там, де він просвердлений у полотні, а ригелі підуть повз отвори в коробці.

Визначають сторону так: станьте з вулиці, тобто з того боку, звідки двері відчиняють ключем, обличчям до зачиненого полотна. Петлі праворуч — двері праві, ліворуч — ліві. Ця позиція права. Якщо міняєте старий замок, є ще одна перевірка: подивіться, у який бік провертається ключ у робочому замку, і порівняйте з фото цієї моделі. Сумніваєтесь — сфотографуйте двері ззовні так, щоб петлі потрапили в кадр.

Бексет 63 мм і габарити 140 × 130 × 31 мм: як звірити посадкове місце

Заміри роблять на знятому старому замку. Бексет — 63 мм від площини торця дверей до центра отвору під ключ: це число визначає, чи потрапить ключ у механізм через уже готовий отвір у полотні. Далі висота 140 мм і глибина 130 мм — вони показують, чи вміститься корпус у наявне посадкове місце всередині рами.

Третій розмір, 31 мм, при вкладному монтажі не менш важливий: це товщина корпусу, і вона має пройти між зовнішнім та внутрішнім листом полотна разом із кріпленням. Окремо перевірте коробку: три отвори під ригелі мають бути рознесені з кроком 25 мм і мати глибину під виліт 33,5 мм. Якщо крок інший, отвори доведеться свердлити заново — на металевій коробці це робота для майстра.
