Замок врізний сувальдний під ручку з нічною засувкою BORDER ЗВ9-8 МКЗ/15 5 ключів

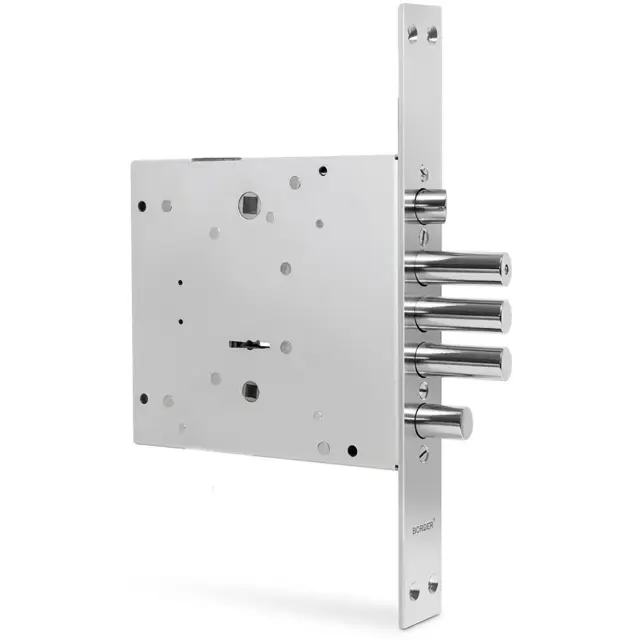

Сувальдний врізний замок під ручку з нічною засувкою BORDER ЗВ9-8 МКЗ/15 — основний замок для вхідних дверей, у якому три робочі вузли працюють незалежно: три сталеві ригелі під ключ сейфового типу, клямка під натискну ручку і окрема нічна засувка, що замикає полотно зсередини без ключа. Замок бордер розрахований саме на щоденну роботу вхідних дверей, а не на роль додаткового верхнього.

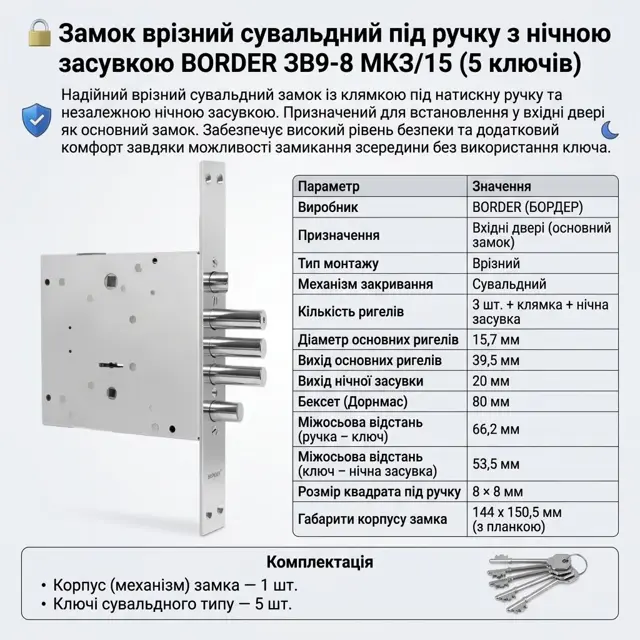

Основні ригелі діаметром 15,7 мм виходять із торця на 39,5 мм — це один із найбільших вилетів серед врізних замків такого формату. Нічна засувка має хід 20 мм. Бексет (дорнмас) — 80 мм, міжосьова відстань ручка – ключ 66,2 мм, ключ – нічна засувка 53,5 мм, квадрат під ручку 8 × 8 мм. Габарити корпусу з планкою — 144 × 150,5 мм. У коробці механізм і 5 ключів сувальдного типу.

Великий бексет 80 мм відразу вказує, для яких дверей створено цю модель: важке металеве полотно з широким профілем і накладними панелями, де отвір під ключ відсунутий далеко від торця. Ставлять такий замок туди, де потрібен один потужний механізм на всі задачі — ручка для щоденних заходів, ключ для замикання на ригелі й нічна засувка, коли в квартирі чи будинку хтось залишається.

Технічні характеристики

Кому підійде і як обрати

• Металеві вхідні двері квартири з широким профілем полотна — бексет 80 мм розрахований саме на них.
• Вхідні двері приватного будинку, де замок має закривати всі задачі: щоденний вхід через ручку, замикання ключем і нічна засувка ввечері.
• Житло, у якому регулярно хтось залишається сам удома: закрита нічна засувка не дає відчинити двері ззовні навіть своїм ключем.
• Заміна старого основного замка з бексетом 80 мм і міжосьовими 66,2 та 53,5 мм — стає в готову кишеню без нової розмітки.
• Не для тонкого полотна: під бексет 80 мм і корпус із планкою 144 × 150,5 мм у дверях має бути глибока кишеня.

Сумісність і монтаж

• Потрібні ручки під квадрат 8 × 8 мм, накладки під сувальдний ключ (тип BB) з обох боків полотна і поворотник нічної засувки зсередини. Зовнішню накладку краще брати з поворотною шторкою, яка закриває отвір від пилу й вологи.
• Фурнітуру підбирайте під міжосьові цього замка: 66,2 мм між ручкою і ключем, 53,5 мм між ключем і нічною засувкою. Отвори в планці чи розетках мають збігтися з отворами в полотні до міліметра.
• Перед покупкою зніміть старий замок і зміряйте бексет — від площини планки до центра отвору під ключ має бути 80 мм. Окремо перевірте, що кишеня приймає корпус із планкою 144 × 150,5 мм, а отвори в коробці розраховані на виліт ригелів 39,5 мм.
• Надішліть фото торця дверей із відкрученою планкою і фото полотна зсередини — звіримо бексет, міжосьові й глибину кишені, щоб не довелося переробляти двері.

Бексет 80 мм: коли потрібен такий глибокий замок

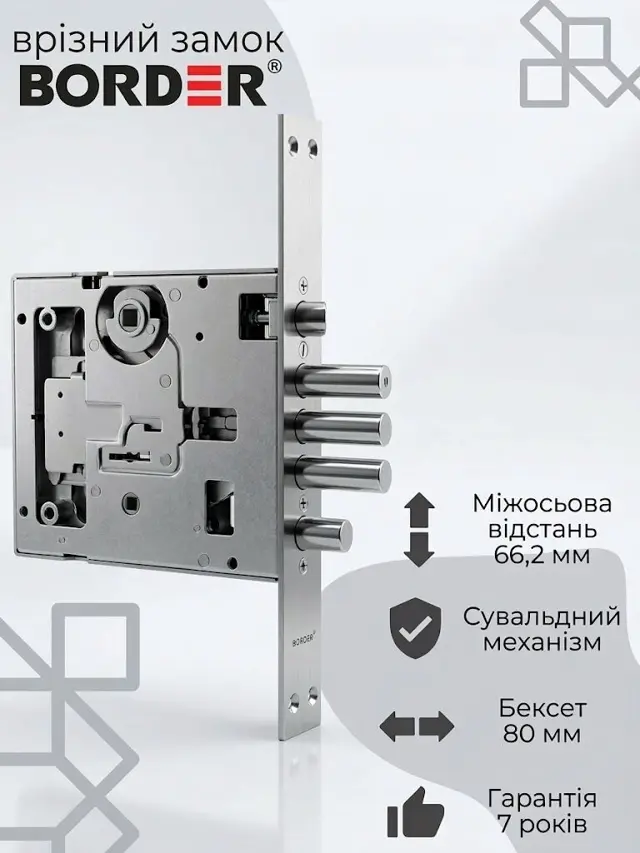

Бексет, він же дорнмас, — це відстань від площини торцевої планки до центра отвору під ключ. У цій моделі вона дорівнює 80 мм, і це помітно більше, ніж у звичайних врізних замків. Такий розмір роблять під важкі металеві двері, де полотно складається з профілю, утеплювача й накладних панелей: отвір під ключ там фізично не може бути ближче до торця.

Практичний висновок один: бексет не підганяється. Якщо у вашому старому замку інше число, новий механізм або не дістане ключем до отвору в полотні, або впреться в задню стінку кишені. Тому міряють завжди на знятому замку й до покупки. І перевіряють глибину самої кишені — корпус із планкою тут 144 × 150,5 мм, він потребує місця.

Виліт ригелів 39,5 мм: навіщо такий великий хід

Виліт — це на скільки міліметрів ригель виходить із торця дверей у коробку. У ЗВ9-8 МКЗ/15 він становить 39,5 мм при діаметрі ригеля 15,7 мм. Чим глибше сталь заходить у відповідні отвори, тим більший запас на люфт: двері з часом трохи просідають, коробка веде від температури, і замок із малим вилетом починає ловити ригелем край отвору.

Є й зворотний бік — отвори в коробці мають бути достатньо глибокими. Якщо ви міняєте замок із меншим вилетом, ригелі можуть упертися в дно старих отворів і не дійти до кінця ходу. Перевіряється це просто: при відчинених дверях проверніть ключ на повний оберт, подивіться, наскільки вийшли ригелі, і приміряйте їх до отворів у коробці перед тим, як зачиняти полотно.

Розмітка під фурнітуру: міжосьові 66,2 і 53,5 мм

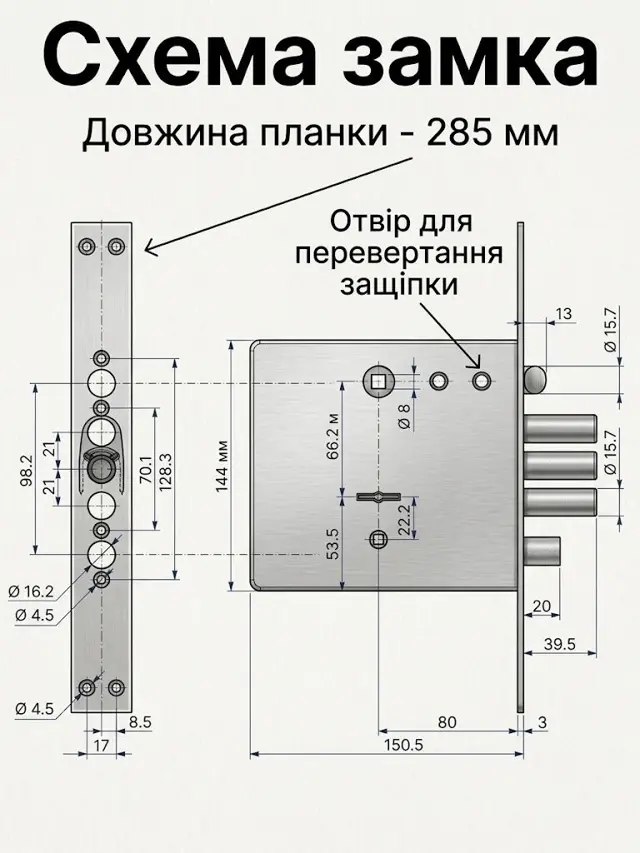

У цього замка три отвори на полотні: під ручку, під ключ і під поворотник нічної засувки. Відстань між центром ручки і центром ключа — 66,2 мм, між ключем і нічною засувкою — 53,5 мм. Ці числа не округлюють: якщо накладка чи планка зроблена під інший крок, отвори не збіжаться, а на металевих дверях кожен зайвий отвір видно.

Тому фурнітуру підбирають після замка, а не навпаки. Для металевих дверей зручніше суцільна планка, у якій усі отвори вже рознесені як треба, — вона закриває фрезеровку й виглядає охайно. Якщо ставите окремі розетки й накладки, спершу зробіть розмітку на картоні за реальним замком, приміряйте її до полотна й тільки потім свердліть.
