Замок врізний сувальдного типу під ручку 55мм аналог БОРДЕР ЗВ9-6/13 3 ключі

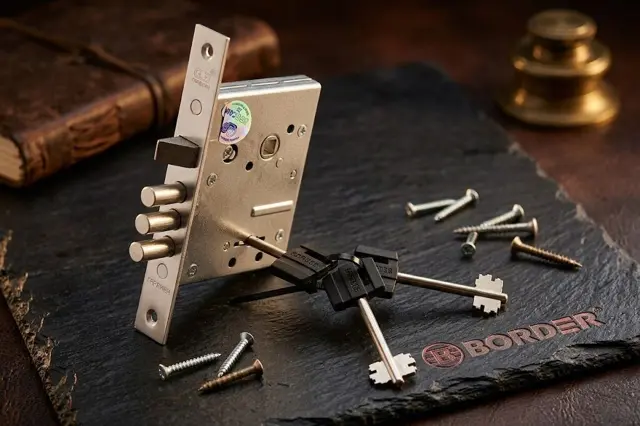

Врізний замок сувальдного типу під натискну ручку — якісний аналог моделі БОРДЕР ЗВ9-6/13 для металевих і дерев'яних вхідних дверей. Це основний замок: ручка відкриває засувку, а ключ сейфового типу висуває три сталеві ригелі в планку коробки. Циліндр тут не потрібен взагалі — секрет схований усередині корпусу, у наборі сувальд, які ключ переставляє своїми борідками.

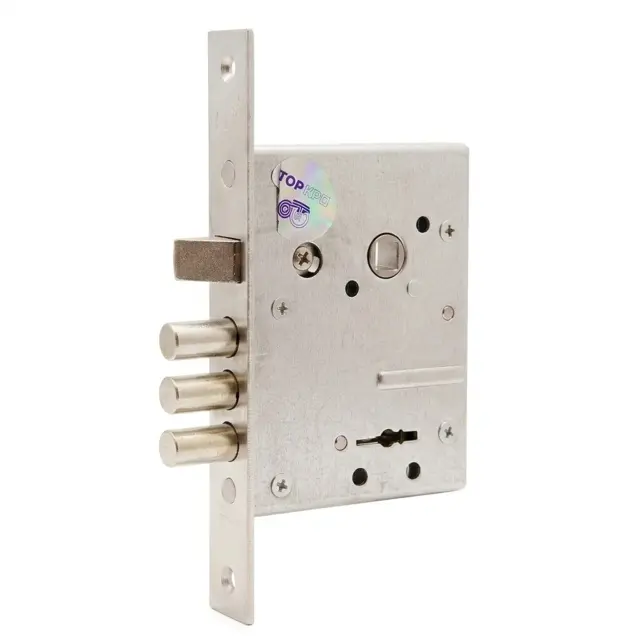

Міжосьова відстань від осі ручки до ключового отвору — 55 мм, бексет (дорнмас) — 48,5 мм. Корпус компактний, 108 × 81 мм, торцева планка 170 × 22 мм, відстань між її кріпильними отворами — 148 мм. Ригелі круглі, діаметром 11 мм, виходять із корпусу на 21 мм. Квадрат під ручку стандартний, 8 × 8 мм, у коробці — сам механізм і 3 ключі сувальдного типу.

Такий механізм беруть, коли в дверях уже стоїть замок під сувальдний ключ і треба замінити його «один в один», або коли на вході свідомо не хочуть циліндра — щоб не було виступаючої серцевини, яку зривають чи висвердлюють. Порівняно з великими багаторигельними моделями цей замок невеликий і легко стає в стандартний паз, а порівняно з механізмами під євроциліндр — не вимагає докуповувати серцевину.

Технічні характеристики

Кому підійде і як обрати

• На заміну зношеного сувальдного замка з міжосьовою 55 мм: ключ почав закушувати, ригелі виходять не на повний хід або загубилася зв'язка і треба змінити секрет.
• Для металевих вхідних дверей квартири, тамбура чи офісу, де потрібен основний замок із ручкою і без виступаючого циліндра.
• Для дерев'яних вхідних дверей приватного будинку, дачі, прибудови — компактний корпус легко врізається в полотно під планку 22 мм завширшки.
• Не варто брати, якщо у ваших дверях стоїть механізм під євроциліндр: там інший отвір у полотні й інша міжосьова.

Сумісність і монтаж

• Докуповувати серцевину не треба — секрет у самому корпусі. Знадобляться натискна ручка з квадратом 8 мм і накладка під сувальдний ключ: або ручка на суцільній планці з відповідним отвором, або окрема ручка на розетці плюс декоративна накладка на ключовий отвір.
• Перед покупкою звірте три розміри старого замка: міжосьову між ручкою і ключем (має бути 55 мм), бексет від планки до осі ключового отвору (48,5 мм) і торцеву планку 170 × 22 мм з отворами через 148 мм. Найпростіше — витягнути старий корпус і покласти поруч із лінійкою.
• Заміна займає до години: зняти ручку й накладку, викрутити планку, витягнути старий корпус, поставити новий і при відчинених дверях прокрутити ключ на повний хід. Інструмент — хрестова викрутка, для нового паза ще дриль і напилок.
• Сумніваєтесь, чи стане замок у ваші двері — надішліть фото торця дверей із лінійкою і старого механізму, підкажемо за розмірами.

Як виміряти міжосьову відстань і бексет сувальдного замка

У сувальдного замка міряють два ключові розміри. Перший — міжосьова відстань: від центру квадрата ручки до центру ключового отвору. У цій моделі вона 55 мм. Виміряти можна прямо на дверях лінійкою по зовнішній накладці або точніше — на витягнутому корпусі, від середини квадрата до середини отвору під ключ. Саме за цим числом підбирають ручку на планці: якщо міжосьова не збігається, отвори в полотні доведеться свердлити наново.

Другий розмір — бексет (дорнмас), відстань від зовнішньої площини торцевої планки до осі ключового отвору; тут 48,5 мм. Він показує, наскільки глибоко замок сидить у полотні. Заміряйте його на старому механізмі лінійкою від планки до центру отвору. Третє, що варто звірити, — сама планка: 170 × 22 мм із кріпильними отворами через 148 мм. Якщо всі три числа збігаються, новий корпус стає в готовий паз, і залишиться тільки прикрутити планку.

Сувальдний чи циліндровий замок: що обрати для вхідних дверей

У циліндровому замку секрет знаходиться в окремій змінній серцевині, яка виходить на обидва боки полотна. Це зручно: загубили ключі — поміняли тільки серцевину. Але саме ця деталь виступає назовні, і на вуличних дверях її прикривають броненакладкою. У сувальдному замку, як у цій моделі, весь секрет усередині корпусу: назовні дивиться лише вузький ключовий отвір, який закривають декоративною накладкою або поворотною шторкою.

Практичний висновок простий: якщо в дверях уже стоїть сувальдний механізм із міжосьовою 55 мм, міняйте на такий самий — це найшвидша заміна без переробки полотна. Якщо ж ставите замок із нуля і хочете можливість швидко змінювати ключі — беріть модель під євроциліндр.

Які ручки й накладки підходять до цього замка

Квадрат під ручку — 8 × 8 мм, найпоширеніший розмір для врізних замків, тому вибір натискних ручок для вхідних дверей практично не обмежений. Головне — врахувати міжосьову 55 мм. Найпростіший варіант: ручка на довгій планці, в якій одразу є отвір під сувальдний ключ на потрібній відстані. Другий варіант: ручка на розетці плюс окрема накладка на ключовий отвір — так виглядає акуратніше, але накладку доведеться ставити рівно по осі.

Накладка на ключовий отвір потрібна не лише для вигляду: вона закриває щілину в полотні від пилу й вологи, а моделі зі шторкою ще й перекривають отвір, коли ключ вийнято. Ручку і накладку беріть в одному покритті — так фурнітура виглядатиме комплектом.
