Девіатор врізний (додаткова точка замикання вхідних дверей) KEDR 861

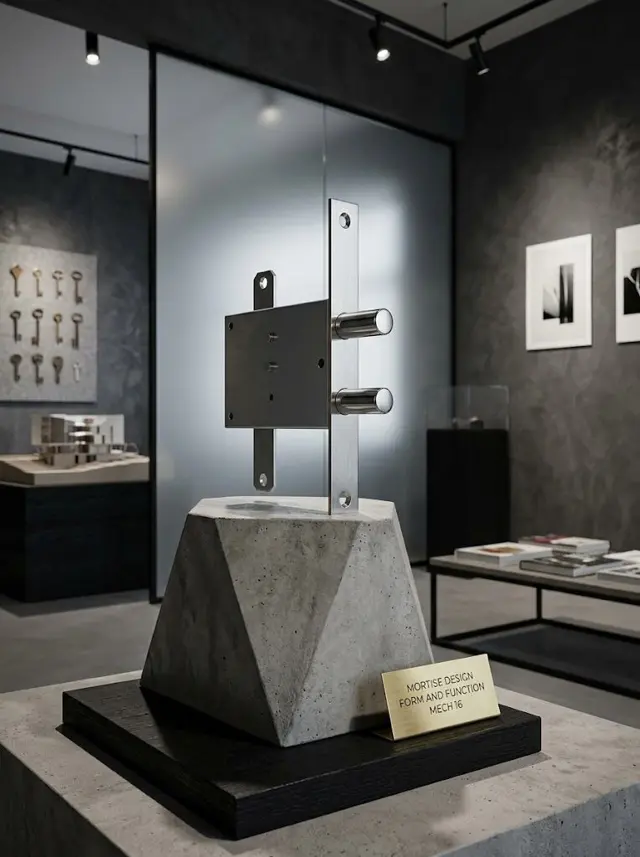

Врізний девіатор KEDR 861 — додаткова точка замикання для металевих вхідних дверей, яка працює від тяг основного замка. Власного ключа в нього немає: коли ви повертаєте ключ у замку, тяга рухає механізм девіатора, і два сталеві ригелі виходять у коробку зверху або знизу полотна. Це найпростіший спосіб додати дверям точки замикання там, куди основний замок не дістає.

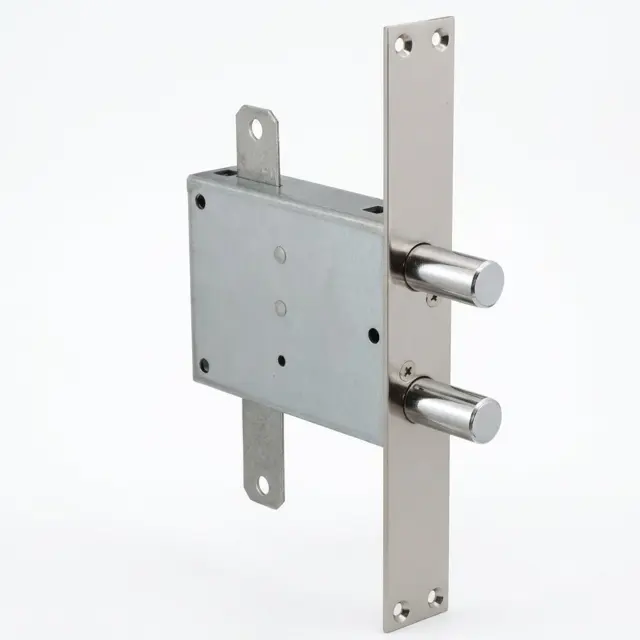

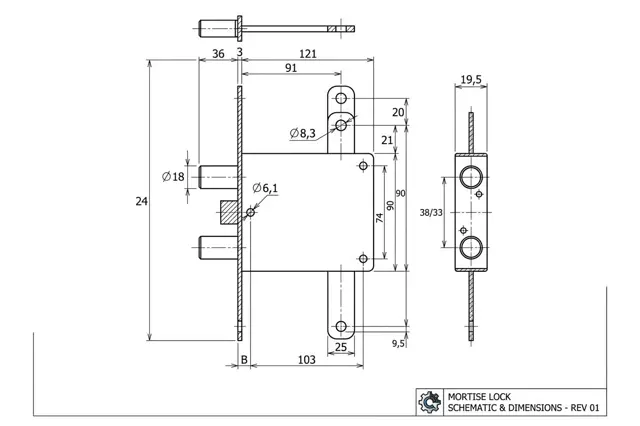

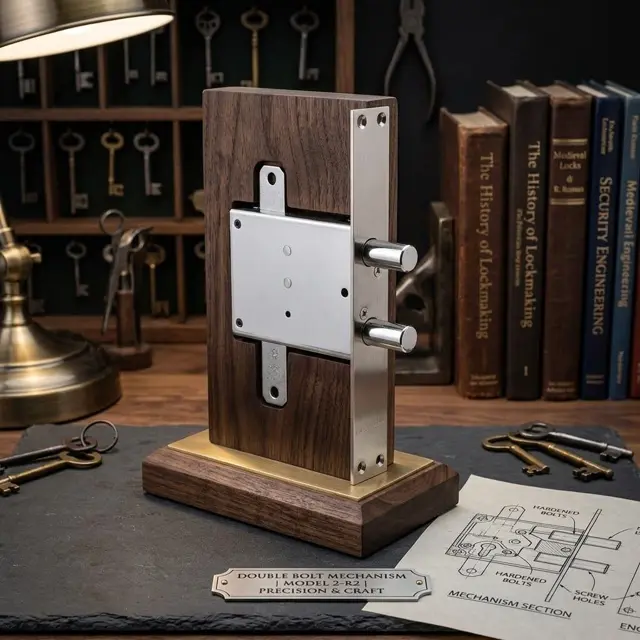

Ригелі круглі, сталеві, діаметром 18 мм, із ходом 36 мм. Корпус компактний — 120,5 × 90 мм, висота торцевої планки 245 мм. На корпусі є вушка для кріплення тяг, тому механізм стикується з приводом основного замка без перехідних деталей. Модель універсальна: ставиться і на ліві, і на праві двері, а також у верхню або нижню частину полотна.

Девіатори ставлять там, де двері можна відтиснути важелем чи домкратом — зверху й знизу, далеко від основного замка. Кожна така точка додає час, потрібний для силового відкривання, і не дає вигнути полотно. Механізм підходить не лише для квартирних дверей: його ставлять в офіси, на склади і в гаражні ворота, де полотно високе, а замок один.

Технічні характеристики

Кому підійде і як обрати

• Для металевих вхідних дверей квартири чи будинку, у яких основний замок має вихід під тяги, а верх і низ полотна нічим не тримаються.
• Для офісних, складських і технічних дверей із високим полотном, де одна точка замикання посередині залишає довгі незакриті ділянки.
• Для гаражних воріт і дверей у господарські приміщення, які треба закрити зверху й знизу без другого замка з окремим ключем.
• На заміну зношеного девіатора, у якого ригелі стали виходити не на повний хід або механізм заклинює при повороті ключа.
• Не варто брати, якщо ваш основний замок не має приводу під тяги: девіатор не працює сам по собі і власного ключа не має.

Сумісність і монтаж

• Тяги в комплект не входять — їх підбирають за висотою дверей і за типом кріплення основного замка. Знадобиться також відповідна планка чи отвори в коробці під два ригелі Ø18 мм.
• Перед покупкою перевірте головне: чи має ваш основний замок вихід під вертикальний привід. Якщо тяги вже стоять і потрібно замінити тільки девіатор — звірте корпус 120,5 × 90 мм і висоту планки 245 мм із наявним пазом.
• Установлення складніше за звичайний замок: треба врізати корпус, підрізати й закріпити тягу, а потім виставити хід так, щоб ригелі виходили на повні 36 мм одночасно з ригелями основного замка. Роботи — кілька годин, зручніше вдвох.
• Не впевнені, чи підійде девіатор до вашого замка, — надішліть фото основного механізму з боку торця і фото дверей зсередини з тягами, підкажемо за конструкцією.

Що таке девіатор і навіщо він потрібен у дверях

Девіатор — це додатковий механізм замикання без власного секрету. Усередині нього тільки ригелі й привід: коли основний замок повертає тягу, тяга штовхає девіатор, і два ригелі виходять у коробку. Ключа до нього не роблять і не потрібно — усі точки замикаються одним поворотом основного ключа. Саме тому девіатор не називають замком, хоча тримає двері він не гірше.

Сенс у геометрії. Основний замок стоїть посередині полотна, і саме там двері тримаються надійно. Верх і низ залишаються вільними: туди заводять важіль або домкрат і відгинають кут. Девіатор закриває цю зону — після його встановлення полотно тримається принаймні у трьох рознесених точках, і відтиснути одну з них уже не дає сусідня.

Куди ставити девіатор і скільки їх потрібно

Класична схема — два девіатори: один у верхній частині полотна, другий у нижній, обидва якнайдалі від основного замка. Модель універсальна, тому в обидва місця йде однаковий механізм. Якщо ставите тільки один, обирайте ту зону, де двері найлегше відтиснути: зазвичай це верх, бо там менше жорсткості й до нього легше дістатися.

Дивіться також на бік. Найчастіше девіатори ставлять із того ж боку, що й основний замок, — навпроти петель, бо саме туди прикладають зусилля. У високих дверях складу чи гаражних воріт має сенс і третя точка. Головне обмеження — конструкція полотна: корпус 120,5 × 90 мм має вміститися між ребрами жорсткості, тому місце розмічають після того, як подивилися, де ці ребра проходять.

Як під'єднати тягу і відрегулювати хід ригелів

Порядок роботи такий: спершу врізають корпус девіатора і прикручують планку, потім міряють відстань до виходу тяги на основному замку і підрізають тягу під цей розмір. Кріплять її до вушок на корпусі. Обов'язково залишайте невеликий запас на регулювання: тягу завжди легше вкоротити ще раз, ніж подовжити.

Далі найважливіше — виставити хід. При відчинених дверях повільно поверніть ключ основного замка на повний оберт і подивіться, чи вийшли ригелі девіатора на всі 36 мм і чи роблять вони це одночасно з основними ригелями. Якщо девіатор спрацьовує із запізненням або не доходить, регулюють довжину тяги. Тільки після цього розмічають отвори в коробці — по відбитку висунутих ригелів, а не на око.
