Замок врізний двухсистемний з защіпкою та допоміжним замком 4 ригелі Mottura 54797TBSR56 5 ключів лівий

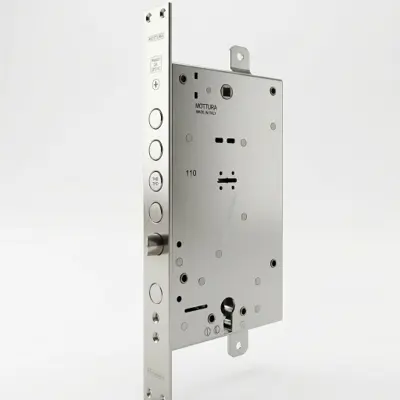

Врізний двосистемний замок Mottura 54797TBSR56 — моноблок італійського виробництва для важких металевих і броньованих вхідних дверей. В одному корпусі поєднані два незалежні механізми: основний сувальдний із власними ключами і допоміжний під євроциліндр. Плюс засувка під натискну ручку, яка тримає двері зачиненими вдень. Це рішення для дверей, де один замок має закривати одразу два різні типи секрету.

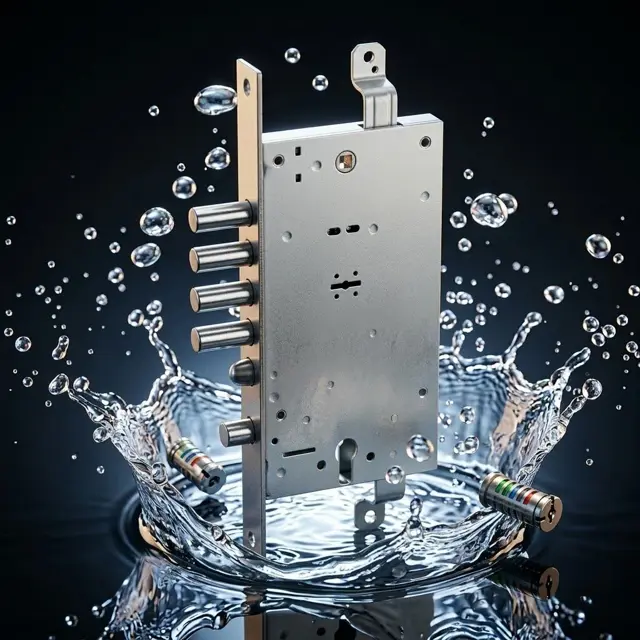

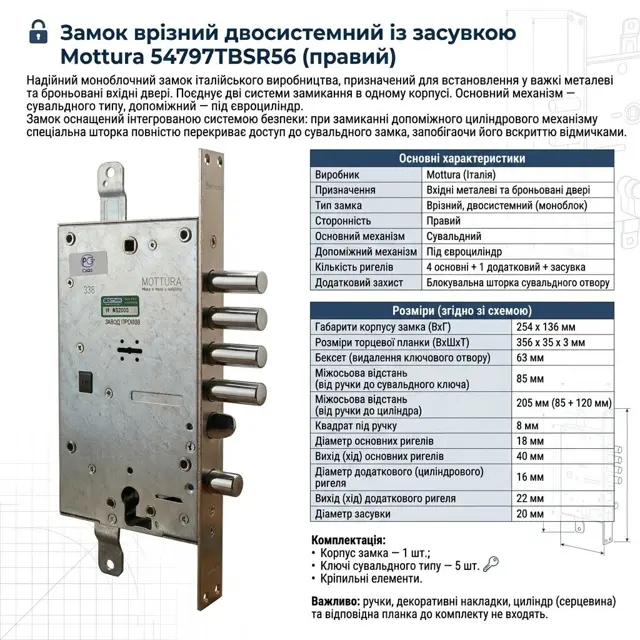

Основні ригелі — 4 штуки діаметром 18 мм із ходом 40 мм, додатковий циліндровий ригель має діаметр 16 мм і хід 22 мм, засувка — 20 мм. Корпус великий, 254 × 136 мм, торцева планка 356 × 35 мм завтовшки 3 мм. Бексет 63 мм, міжосьова від ручки до сувальдного ключа — 85 мм, а від ручки до циліндра — 205 мм, тобто на 120 мм вище. Квадрат під ручку — 8 мм, у комплекті 5 сувальдних ключів і кріплення.

Головна особливість — інтегрована блокувальна шторка. Коли ви замикаєте допоміжний циліндровий механізм, шторка перекриває доступ до сувальдного отвору, і дістатися до основного механізму відмичкою вже неможливо. Виходить не просто два замки в одному корпусі, а система, де один захищає інший. Євроциліндр і фурнітура купуються окремо, під розміри ваших дверей.

Технічні характеристики

Кому підійде і як обрати

• Для важких вхідних металевих і броньованих дверей, де в одному корпусі потрібні два незалежні механізми з різним типом секрету.
• На заміну зношеного моноблока з бексетом 63 мм і міжосьовими 85 і 205 мм — новий корпус стає у вже готовий паз під довгу планку.
• Для дверей приватного будинку, офісу чи приміщення з цінностями, де важливо, щоб основний сувальдний механізм був фізично закритий шторкою.
• Коли в полотні є місце лише під один замок, а хочеться і сувальдний ключ, і циліндр — окремих корпусів у такому разі не поставити.
• Не варто брати для легких дверей і міжкімнатного полотна: під корпус 254 × 136 мм і планку 356 мм потрібні масивні двері з підготовленим пазом.

Сумісність і монтаж

• Окремо купують євроциліндр профілю DIN під допоміжний механізм, натискну ручку з квадратом 8 мм, накладку на сувальдний ключовий отвір і накладку або броненакладку на циліндр.
• Довжину циліндра рахують за товщиною полотна разом із накладками з обох боків — серцевина не має виступати назовні більш ніж на пару міліметрів. Найточніше виміряти стару, від центру кріпильного отвору до кожного торця.
• Перед покупкою звірте зі старим замком бексет 63 мм, обидві міжосьові — 85 мм до ключа і 205 мм до циліндра — та габарити корпусу 254 × 136 мм із планкою 356 × 35 мм. Розміри в полотні мають збігтися всі одразу.
• Сторонність такого замка обов'язково уточнюють до покупки: надішліть фото дверей зсередини і торця зі старим механізмом, звіримо виконання й посадкові розміри.

Як працює двосистемний замок: сувальдний ключ і циліндр разом

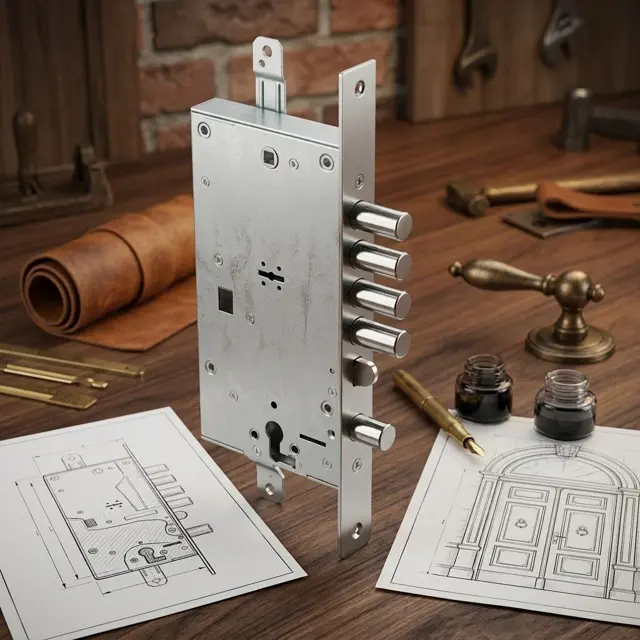

Усередині одного корпусу тут два незалежні механізми. Основний — сувальдний: довгий ключ із борідками переставляє пластини всередині й рухає чотири ригелі діаметром 18 мм на 40 мм у коробку. Допоміжний працює від євроциліндра і має власний ригель діаметром 16 мм із ходом 22 мм. Кожен механізм має свій ключ і свій отвір у полотні, тому й накладок на дверях буде дві.

У побуті це виглядає так: виходячи ненадовго, ви замикаєте один механізм, а йдучи надовго — обидва. Засувка під ручку працює окремо і тримає двері зачиненими вдень. Важливо привчити себе довертати ключі до упору: ригелі мають вийти на повний хід, інакше двері тримаються в проміжному положенні, з якого їх легше відтиснути.

Блокувальна шторка: навіщо замикати циліндровий механізм

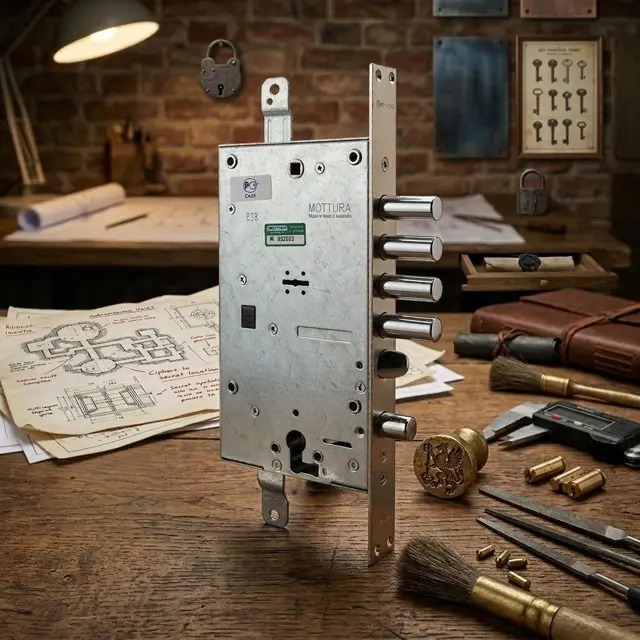

Слабке місце будь-якого сувальдного замка — сам ключовий отвір: він відкритий, і через нього працюють відмичками. У цьому моноблоці проблему вирішили механічно. Коли ви замикаєте допоміжний циліндровий механізм, усередині корпусу зсувається шторка й повністю перекриває сувальдний отвір. Інструмент туди просто не заходить, а спроба щось вставити ні до чого не веде.

З цього випливає практичне правило користування: залишаючи дім надовго, замикайте саме циліндровий механізм, навіть якщо основний сувальдний уже замкнено. Багато хто з часом починає користуватися лише одним ключем — і тоді сенс конструкції втрачається. Другий висновок: циліндр, який купують до цього замка, має бути не найпростішим, бо тепер саме він прикриває основний механізм.

Дві міжосьові й бексет: як звірити розміри перед покупкою

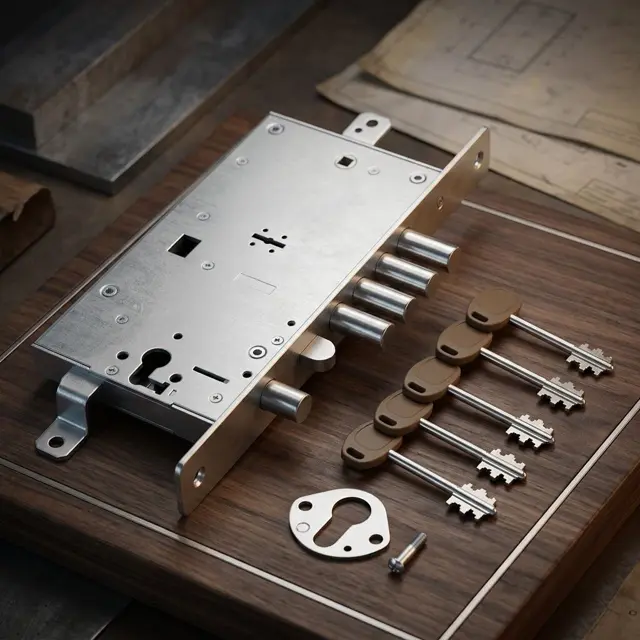

У звичайного замка одна міжосьова відстань, тут їх дві. Перша — 85 мм від центру квадрата ручки до сувальдного ключового отвору. Друга — 205 мм від того ж квадрата до осі циліндра, тобто циліндр стоїть на 120 мм вище за ключ. Обидва числа заміряють на витягнутому старому замку лінійкою; на самих дверях їх видно по отворах у полотні під накладки.

Третє число — бексет 63 мм, глибина від зовнішньої площини торцевої планки до осі ключового отвору. Він визначає, чи потраплять отвори полотна в механізм. І нарешті габарити: корпус 254 × 136 мм має вільно входити в паз, а планка 356 × 35 мм при товщині 3 мм — лягати врівень із торцем. Якщо хоча б одне з чотирьох чисел не збігається, заміна «один в один» не вийде — краще звірити все до покупки.
