Замок врізний двухсистемний з защіпкою та допоміжним замком 4 ригелі Mottura 54797TBDR56 5 ключів правий

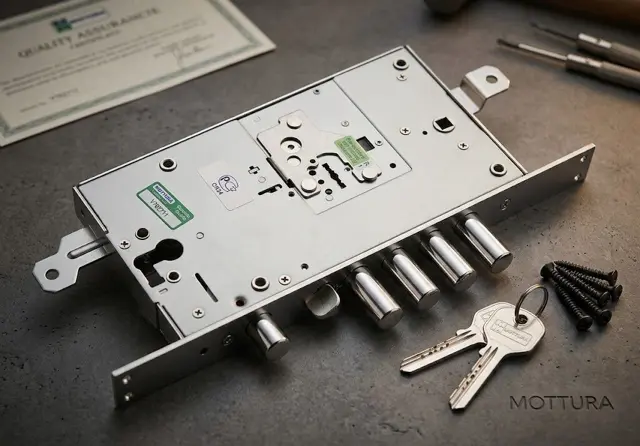

Врізний двосистемний замок Mottura 54797TBDR56 — моноблочний корпус для важких металевих і броньованих вхідних дверей правого відкривання. В одному механізмі поєднані сувальдна частина, яка керує основними ригелями, і циліндрова, що працює від окремого євроциліндра. Під ручкою стоїть засувка, тому це повноцінний основний замок для щоденного користування, а не лише запір на ніч.

Розміри в паспорті прописані до міліметра: корпус 254 × 136 мм, торцева планка 356 × 35 × 3 мм, бексет 63 мм, міжосьова від ручки до сувальдного ключа 85 мм, а від ручки до циліндра — 205 мм. Квадрат під ручку стандартний, 8 мм. Основні ригелі діаметром 18 мм виходять на 40 мм, додатковий циліндровий — 16 мм із ходом 22 мм, засувка діаметром 20 мм.

Головна ідея моделі — зв'язка двох систем: коли замикається циліндрова частина, усередині зсувається шторка й повністю перекриває доступ до сувальдного отвору. Замок беруть на серйозні двері, де в полотні є місце під великий моноблок і де хочуть один потужний вузол замість двох окремих механізмів. У комплекті корпус, 5 сувальдних ключів і кріплення; серцевину купують окремо.

Технічні характеристики

Кому підійде і як обрати

• У броньовані та важкі металеві вхідні двері правого відкривання, де є місце під корпус висотою 254 мм.
• Коли хочуть один потужний вузол замість двох окремих замків: одна ніша в полотні, дві незалежні системи запирання.
• На заміну старого моноблока з такими самими посадковими розмірами — бексет 63 мм, міжосьові 85 і 205 мм.
• У двері приватного будинку чи тамбур, де важлива не лише секретність, а й опір силовому зламу по всій висоті полотна.
• Не варто брати для лівих дверей і для тонких полотен: корпус великий, планка завдовжки 356 мм, і в легке полотно такий моноблок просто не сяде.

Сумісність і монтаж

• Докупити треба євроциліндр для допоміжної частини — довжину рахують за товщиною дверей із накладками — ручку з квадратом 8 мм і накладки: на сувальдну щілину та на серцевину. На циліндр варто поставити броненакладку.
• Перед покупкою звіряють чотири розміри: бексет 63 мм від площини планки до центру ключового отвору, міжосьову 85 мм від ручки до сувальдного ключа, 205 мм від ручки до циліндра і габарит ніші під корпус 254 × 136 мм. Міряти зручніше за все на знятому старому замку.
• Встановлення — робота приблизно на годину-півтори, якщо ніша готова: завести корпус через торець, притягнути планку, поставити циліндр і ручку, перевірити хід обох ключів при відчинених дверях, потім підігнати відповідні планки в коробці. Інструмент — викрутка, шестигранник, рулетка.
• Не впевнені, чи стане моноблок у ваші двері, — надішліть фото знятого старого замка з лінійкою і фото торця полотна по всій висоті замка: підкажемо по габаритах і міжосьових.

Габарити корпусу 254 × 136 мм: як перевірити, чи стане замок у нішу

Моноблок відрізняється від звичайного замка передусім розміром: це один великий корпус на 254 мм по висоті і 136 мм углиб полотна. Тому перша перевірка — не бексет, а саме габарит. Зніміть старий замок і покладіть його на стіл; виміряйте висоту й глибину корпусу, а потім довжину торцевої планки, тут вона 356 мм. Якщо ніша менша хоча б по одному з цих розмірів, потрібна переробка полотна.

На металевих і броньованих дверях переробка — це вже серйозна робота: зняти обшивку, різати внутрішні ребра, наново свердлити отвори під ключі й ручку. Тому послідовність завжди така: спершу міряють нішу, а вже потім обирають модель. Якщо у ваших дверях раніше стояв замок такої самої серії, шанси на заміну «один в один» високі — розміри корпусів у ній повторюються.

Дві міжосьові — 85 і 205 мм: як підібрати ручку й накладки

У цього замка три отвори на полотні: квадрат під ручку, щілина під сувальдний ключ і отвір під циліндр. Від ручки до сувальдного ключа — 85 мм, від ручки до циліндра — 205 мм. Обидві цифри треба знати перед тим, як купувати фурнітуру: суцільна планка з іншими відстанями просто не сяде на наявні отвори.

Найпростіший шлях — ручка на роздільних розетках плюс окремі накладки на кожен отвір: тоді міжосьова взагалі не має значення, кожна деталь кріпиться сама по собі, і на дверях можна поєднати накладку з броненакладкою на серцевину. Якщо ж хочеться суцільної планки, шукайте виконання під ці ж міжосьові й обовʼязково перевіряйте квадрат — тут потрібен 8 мм.

Порядок замикання двосистемного замка: що крутити першим

Логіка проста: спершу сувальдний ключ, потім циліндровий. Сувальдною частиною ви виводите основні ригелі на 40 мм, а вже потім циліндром додаєте нижній ригель і одночасно зачиняєте шторку, яка перекриває сувальдний отвір. У зворотному порядку шторка заважатиме — і це не поломка, а закладена в конструкцію послідовність.

Кілька практичних дрібниць. Замикайте завжди до чіткого упору: недокручений ригель труться об планку й з часом розбиває паз. Не тягніть двері за ключ, поки ригелі не сховалися повністю. І перевіряйте роботу спершу при відчинених дверях: якщо на весу обидва ключі йдуть легко, а на причинених — туго, справа не в замку, а в геометрії полотна чи відповідних планках у коробці.
