1/4Механізм-защіпка HSYM-01 SN
Чому обирають цю модель

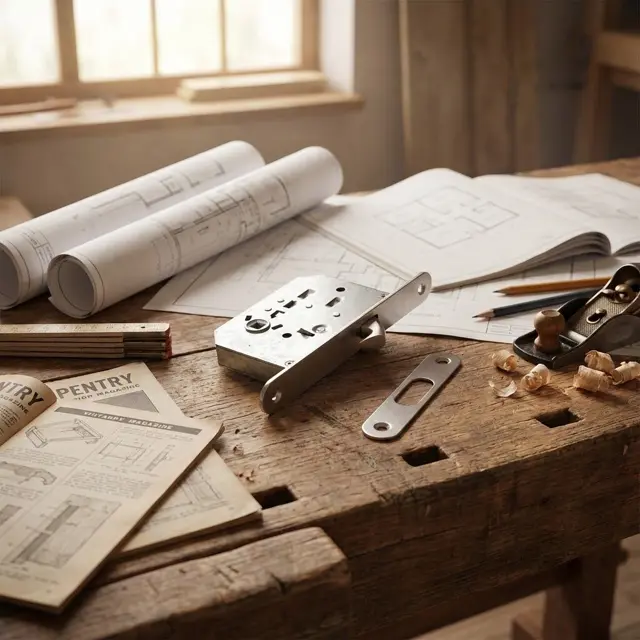

Запірний елемент виходить із корпусу вгору і зачіпається за планку на стійці, тому зусилля вздовж полотна його не виштовхує. Звичайний скошений язичок у розсувних дверях просто вискакує з паза, а гачок працює саме на зсув — це головна відмінність механізмів для дверей-купе.
Від краю торцевої планки до центру квадратного отвору — 50 мм. Це поширений розмір, тож у більшості випадків механізм стає в паз замість старого без розширення гнізда. Розмір варто перевірити на знятому механізмі ще до покупки.

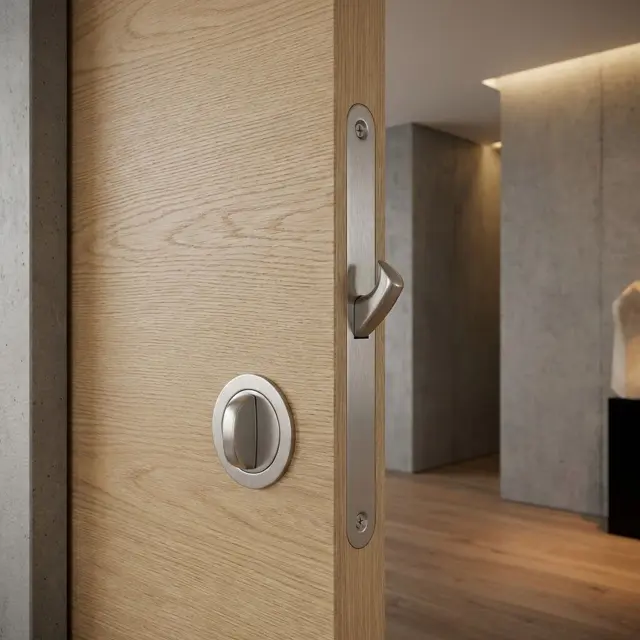

Гачок висувається поворотом фіксатора: зачинилися зсередини — полотно заблоковане, повернули назад — двері вільно їдуть по напрямній. Механіка проста й наочна, тому нею без пояснень користуються діти й гості.

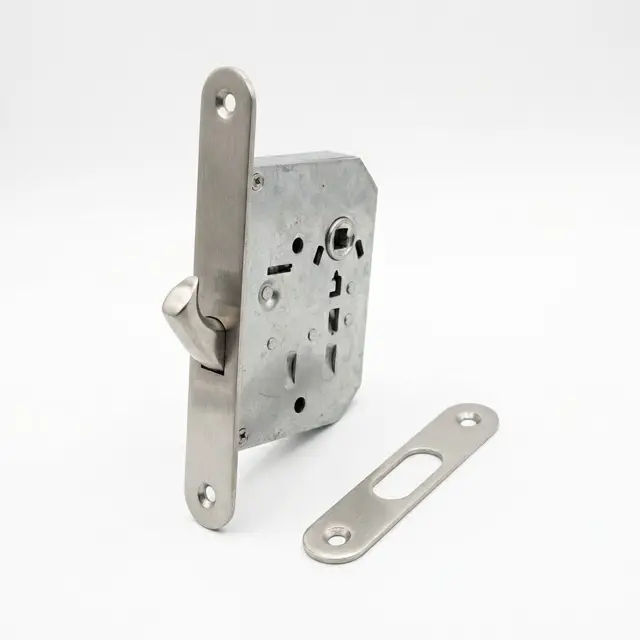

Корпус і запірний гачок зроблені з металу — сталі та цинкового сплаву. Це важливо саме для розсувних дверей: полотно часто зупиняють різким рухом, і вся сила приходиться на гачок та відповідну планку.
У коробці, крім корпусу, є планка під гачок і кріплення. Планку прикручують на стійку або на другу стулку строго навпроти механізму — від точності цієї розмітки залежить, чи буде гачок заходити мʼяко, без заїдання.
Що в коробці
- Корпус механізму з гачком
- Відповідна планка для гачка
- Кріпильний комплект
Опис і характеристики
Врізний механізм HSYM-01 SN — це замок із гачком для розсувних міжкімнатних дверей і перегородок. На відміну від звичайної защіпки, тут запірний елемент має форму гачка: при повороті фіксатора він виходить із корпусу й заходить за відповідну планку на стійці, тому полотно неможливо відсунути вбік. Саме через це для дверей-купе потрібен окремий тип механізму, а не звичайний міжкімнатний замок.
Бексет механізму — 50 мм: стільки від краю торцевої планки до центру отвору під квадрат. Корпус і гачок виконані з металу — сталь і цинковий сплав, тому вузол витримує зусилля, з яким смикають розсувне полотно. Колір SN (Satin Nickel) — сатин, матовий нікель без блиску: універсальне покриття, що поєднується з ручками в нікелі, хромі й сатині.
Такий замок ставлять у двері-купе ванної кімнати, гардеробної, спальні або в розсувну перегородку між кімнатами — там, де полотно рухається вздовж стіни й звичайний язичок нічого не тримає. У комплекті корпус із гачком, відповідна планка й кріплення. Для розпашних дверей ця модель не підходить: там потрібен механізм зі скошеним язичком.
Технічні характеристики
| Модель | HSYM-01 |
| Тип | Врізний замок для розсувних дверей |
| Тип замикання | Гачкоподібний запірний елемент (гачок) |
| Принцип роботи | Поворот фіксатора висуває гачок і блокує полотно |
| Призначення | Розсувні міжкімнатні двері, двері-купе, перегородки |
| Бексет | 50 мм (від краю планки до центру отвору під квадрат) |
| Матеріал | Сталь, цинковий сплав ZAMAK |
| Колір | SN (Satin Nickel) — сатин, матовий нікель |
| Комплект | Корпус із гачком, відповідна планка, кріплення |
Кому підійде і як обрати
- Для розсувних міжкімнатних дверей — одинарних і подвійних, що ходять по верхній напрямній.
- Для дверей-купе ванної, гардеробної, спальні, де полотно треба замикати зсередини.
- Для розсувних перегородок між кімнатами й для дверей, що заїжджають у пенал.
- На заміну зношеного механізму з гачком: гачок перестав виходити на всю довжину або не потрапляє в планку.
- Не підходить для розпашних дверей і для вхідних: там працюють інші типи механізмів.
Сумісність і монтаж
- До механізму беруть врізну фурнітуру для розсувних дверей — заглиблені ручки-ракушки з отвором під фіксатор, які не виступають за площину полотна і не заважають дверям заходити в стіну чи пенал.
- Перед покупкою зніміть старий механізм і виміряйте бексет від краю торцевої планки до центру отвору, висоту й ширину корпусу та довжину планки. Гачку потрібне вільне місце у верхній частині паза — перевірте, чи вистачає глибини гнізда.
- Установлення: механізм врізається в торець полотна, планка кріпиться на стійку навпроти нього. Розмітку роблять по зачинених дверях — гачок має входити в отвір планки по центру, без перекосу й без натягу.
- Не впевнені, чи стане механізм у ваші двері, — надішліть фото торця полотна зі старим замком і фото стійки з планкою, підкажемо за розмірами.
Замок для розсувних дверей: чим гачок відрізняється від язичка
У розпашних дверях полотно притискається до одвірка, і скошений язичок утримує його поперек руху. У розсувних усе інакше: полотно їде вбік, тому язичок із такого паза просто виходить. Гачок вирішує цю задачу — він виходить із корпусу й зачіпається за перемичку планки, і чим сильніше тягнути двері вбік, тим щільніше він упирається.
Через це для дверей-купе не можна взяти звичайну міжкімнатну защіпку, навіть якщо збігається бексет. Дивитися треба саме на форму запірного елемента: гачок (іноді його називають гарпуном) або поворотний засув. HSYM-01 — механізм першого типу, розрахований на бічний рух полотна.
Як врізати механізм у полотно-купе
Розмітьте торець полотна: намалюйте контур корпусу і по центру — гніздо потрібної глибини. Паз вибирають фрезером або серією отворів свердлом із подальшим вирівнюванням стамескою. Тоді прикладіть механізм: торцева планка має лягти врівень із торцем полотна, без виступу, інакше двері не дійдуть до стійки.
Далі свердлять наскрізний отвір під квадрат фіксатора і врізають ручки-ракушки з обох боків. Планку розмічають в останню чергу: зачиніть двері, поверніть фіксатор так, щоб гачок вийшов, і позначте, куди він упирається. Виберіть під нього гніздо в стійці, прикрутіть планку й перевірте хід — гачок має заходити вільно, без стуку об край.
Яка ручка потрібна для розсувних дверей
Звичайна натискна ручка на розсувні двері не годиться: вона виступає за полотно, бʼється об стіну і не дає дверям зайти в пенал. Ставлять врізні ручки — заглиблені «ракушки», які втоплюють урівень із полотном. Для механізму з гачком потрібна ракушка з отвором під квадрат фіксатора, а не глуха.
Кількість ракушок рахуйте за сценарієм: дві на одне полотно (з обох боків) плюс одна торцева, якщо двері заїжджають у стіну і за неї треба чимось витягнути полотно. Покриття добирайте в один колір із торцевою планкою механізму, щоб фурнітура виглядала комплектом.
Відгуки покупців
Ваш відгук
Дивіться також
Питання перед покупкою
Чим замок для розсувних дверей відрізняється від звичайного?
Замість скошеного язичка в ньому гачок: він виходить із корпусу й чіпляється за планку на стійці. Такий запір працює проти бічного руху полотна, а звичайний язичок у дверях-купе не тримає.
Який бексет у цього механізму?
50 мм — від краю торцевої планки до центру отвору під квадрат фіксатора. Виміряйте цей розмір на старому механізмі: якщо збігається, новий стане у вибраний паз.
Чи можна поставити його на звичайні розпашні двері?
Ні. Гачок розрахований на полотно, що рухається вбік, і в розпашних дверях він або не зачепиться за планку, або заважатиме зачиненню. Для таких дверей беруть механізм зі скошеним язичком.
Як замикаються двері з таким механізмом?
Поворотом фіксатора зсередини: гачок висувається і блокує полотно на стійці. Зворотний поворот прибирає гачок у корпус, і двері знову вільно їдуть по напрямній.
Яка фурнітура потрібна до нього?
Врізні ручки-ракушки для розсувних дверей з отвором під квадрат фіксатора. Накладні натискні ручки не підходять — вони виступають за площину полотна.
Чи підійде механізм на тонке полотно?
Треба міряти. Корпусу потрібна певна глибина паза в торці, а гачку — вільне місце над ним. Виміряйте товщину полотна і глибину наявного гнізда, і надішліть фото — підкажемо, чи вистачить місця.
